U70 U100 Système d'échantillonnage pour l'étude géotechnique du site et l'échantillonnage du sol

ÉCHANTILLONNEUR U100

Système d'échantillonneur U100 pour l'étude géotechnique du site et l'échantillonnage du sol

Étude géotechnique du site et échantillonnage du sol

Ces derniers temps, les machines de forage et d'échantillonnage compactes et légères sont devenues très populaires.

Plusieurs entreprises fabriquent d'excellentes machines d'échantillonnage de sol compactes, notamment :

Échantillonneur U100 L'équipement pour cette méthode de pénétration du sol et d'échantillonnage peut être rapidement déployé sur une remorque derrière un véhicule 4×4 ou à l'intérieur d'un fourgon.


Les machines généralement à chenilles en caoutchouc peuvent se déplacer rapidement autour d'un site, causant des dommages de surface minimes tout en obtenant des échantillons représentatifs de bonne qualité des strates sous le site, généralement à des profondeurs d'environ 10 mètres, bien que dans des conditions favorables, cette profondeur puisse être considérablement augmentée.


Geotechnical Exploration Services réalise ces travaux à l'aide d'engins équipés d'un marteau-pilon rapidement remplaçable par une tête de forage rotative permettant de pénétrer dans la roche y compris le carottage à 50mtr.


Une gamme d'outils de coupe et d'échantillonnage a été conçue pour être utilisée avec ce type d'investigation de terrain peu profond.



Barils de carottage en béton


Sur de nombreux sites, il est nécessaire de couper à travers le béton ou le tarmac et d'autres matériaux artificiels afin d'accéder au sol qui doit être étudié.Un baril de coupe/carottage de béton est utilisé pour cela et se compose d'un tube avec un sabot imprégné de diamant facilement capable de couper les matériaux les plus durs, y compris le béton armé.Le haut du tube est équipé d'un émerillon à eau permettant d'injecter de l'eau pour refroidir le trépan et dégager les déblais de forage.



Tubes d'échantillonnage avec fenêtre et sans fenêtre


Les tubes d'échantillonnage de fenêtre mesurent généralement 1 à 2 mètres de long.Ils ont un sabot de coupe sur le bord d'attaque et des fentes ou des fenêtres sur le côté qui donnent un accès direct à l'échantillon.Ils sont enfoncés dans le sol par une masselotte ou un marteau hydraulique.Le tubage est avancé pendant l'échantillonnage lorsque cela est nécessaire pour stabiliser les strates qui s'effondrent.


D'autres types similaires de tubes d'échantillonnage n'ont pas de fenêtre (sans fenêtre) mais ont des revêtements en plastique transparent amovibles qui peuvent être scellés pour maintenir l'intégrité, puis coupés sur toute leur longueur dans le laboratoire où ils sont enregistrés, analysés et les échantillons sont testés donnant d'excellentes informations représentatives sur le site étudié.


D'autres informations géotechniques peuvent être recueillies au cours de ce type d'étude de terrain.



Tests de pénétration standard (SPT) selon BS1377B
Un test pour estimer le degré de compacité du sol en place en comptant le nombre de coups nécessaires pour enfoncer une cuillère d'échantillonnage standard de 1′ (0,3 mètre) en utilisant un poids de 140 livres (64 kilogrammes) tombant de 30″ (0,8 mètre).



Sondage dynamique (BS 1377 partie 9)

Ce test est réalisé pour déterminer la résistance à la pénétration du sol et consiste à faire tomber un marteau sur une enclume sur une distance de 300 mm et à une cadence comprise entre 20 et 60 coups par minute.L'enclume est directement reliée par des tiges rigides à la sonde qui repose sur les strates au fond d'un trou.Les coups sont comptés et enregistrés pour chaque 100 mm de pénétration.

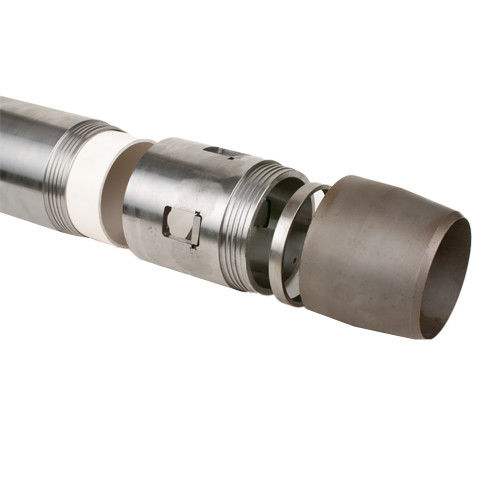

Échantillonnage U100
Il s'agit d'une méthode d'échantillonnage par laquelle un tube d'échantillonnage est enfoncé dans le sol (généralement un matériau de type argileux).Les échantillons sont retenus dans le tube par des doigts à la base qui saisissent lorsque le tube est soulevé de la base du trou.Il existe plusieurs systèmes d'échantillonneurs U100 - le système standard U100, le système de revêtement en plastique U100 et le système à paroi mince U100.
