Système d'échantillonnage U100, échantillonneurs U100 pour les analyses de sol
Échantillonneur U100 pour les analyses de sol
Système d'échantillonnage U100, échantillonneurs U100
Échantillonneurs U100 (U4) et U70 - utilisés pour obtenir des échantillons non perturbés dans la plupart des sols et certaines roches fragiles.L'échantillonneur U100 donne un échantillon de diamètre nominal de 100 mm (4") et le U70 donne un échantillon de diamètre nominal de 70 mm.

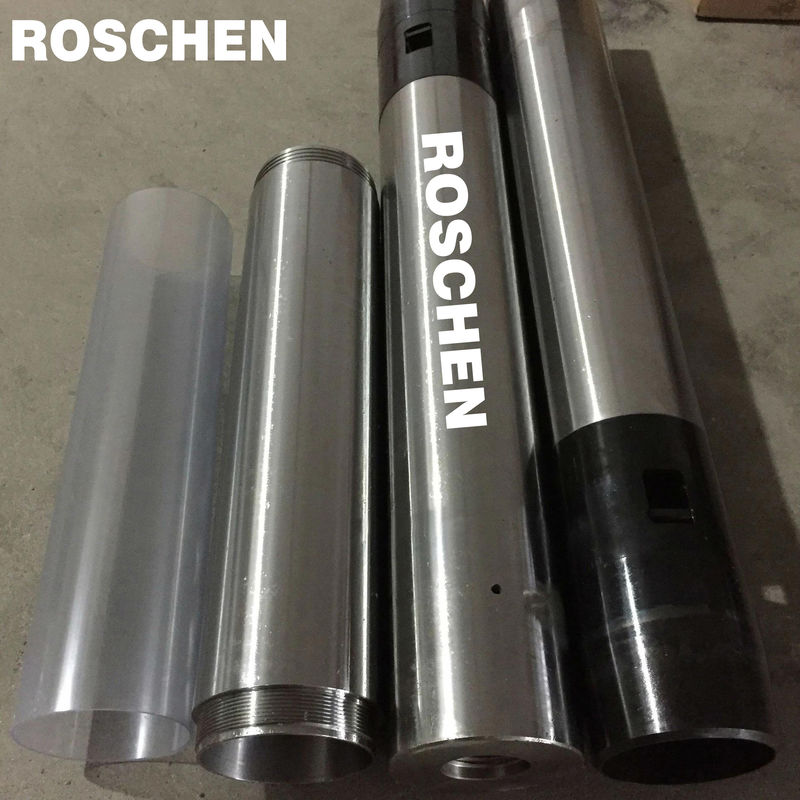

Systèmes d'échantillonnage U100
L'équipement Roschen U100 Sampling Systems est conçu pour obtenir des échantillons non perturbés dans la plupart des sols et certaines roches faibles telles que la craie et la marne.L'échantillonneur produit une carotte de sol d'un diamètre nominal de 100 mm (4") et d'une longueur d'environ 450 mm (18").
Le tube d'échantillon avec sabot de coupe attaché est enfoncé dans le sol au moyen d'un marteau coulissant.
Une tête d'entraînement (ou cloche) s'insère entre le marteau coulissant et le tube d'échantillon et contient un "espace de surmultiplication" et un robinet à tournant sphérique.Le clapet à bille permet à l'air d'être libéré lorsque le tube est enfoncé dans le sol.
Deux types de système de prélèvement U100 sont couramment utilisés :
Système standard
Se compose d'un tube d'échantillon en acier ou en aluminium, d'un sabot de coupe et de sabots de coupe Corecatche en option, cémentés et pouvant avoir un bord uni ou dentelé.Des embouts en plastique ou en alliage sont disponibles pour s'adapter aux tubes d'échantillons et une cire à cacheter spéciale est utilisée pour le stockage à long terme des échantillons.
Système de doublure en plastique
Se compose d'un tube de corps en acier, qui renferme une doublure en plastique remplaçable.Des chaussures de coupe simples ou dentelées se fixent sur la base du tube de corps, et un Corecatcher et un anneau d'espacement en option (requis lorsqu'un Corecatcher est utilisé).Des embouts en plastique sont disponibles pour s'adapter aux revêtements en plastique.
Bien que l'utilisation de revêtements en plastique réduise le coût global d'obtention et de stockage des échantillons, le sabot de coupe est nécessairement plus épais et donc l'échantillon beaucoup plus perturbé par rapport au système standard.
Pour les deux systèmes, des connecteurs sont disponibles pour joindre deux ou plusieurs tubes d'échantillon en série.
Structures du système d'échantillonnage U100 | ||
Diamètre extérieur maximal(mm) | 118.6 | |
Identification minimale (mm) | 104.4 | |
Rapport de surface | 29% | |
Article | La description | |
1 | Tube d'échantillonnage en aluminium | |
1 | Échantillon Tube-acier | |
2 | Attrape noyau | |
3 | Chaussure de coupe | |
4 | Embouts en plastique pour tube échantillonneur | |
5 | Doublure de noyau en plastique |
