Systèmes de l'échantillonnage U100 utilisés pour le forage environnemental d'échantillons de sol

Échantillonneur U100 pour l'essai de sol

U100 prélevant des systèmes, cet équipement est conçu pour obtenir les échantillons non remaniés dans la plupart des sols et certaines roches faibles telles que la craie et la marne. L'échantillonneur produit un noyau nominal de sol de diamètre de 100 millimètres (4"), approximativement 450 millimètres (18") longtemps. Le tube témoin avec la chaussure de coupure jointe est conduit dans le sol à l'aide d'un marteau coulissant.

Système de l'échantillonneur U100 pour l'essai de sol

Échantillonneur U100 pour l'essai de sol

Échantillonneur U100 pour l'essai de sol

Système de l'échantillonnage U100, échantillonneurs U100

L'échantillonneur d'U 70 a employé pour le forage environnemental d'échantillons de sol

U100 l'échantillonneur pour le sol examinant, échantillonneur d'U 70 a employé pour le forage environnemental d'échantillons de sol

Systèmes de l'échantillonnage U100 utilisés pour le forage environnemental d'échantillons de sol

Système de l'échantillonnage U100, échantillonneurs U100

Échantillonneurs U100 (U4) et U70 - utilisés pour obtenir les échantillons non remaniés dans la plupart des sols et quelques roches faibles. L'échantillonneur U100 donne un échantillon nominal de diamètre de 100 millimètres (4") et l'U70 donne un échantillon nominal de 70 millimètres de diamètre.

U100 prélevant des systèmes

Cet équipement est conçu pour obtenir les échantillons non remaniés dans la plupart des sols et certaines roches faibles telles que la craie et la marne. L'échantillonneur produit un noyau nominal de sol de diamètre de 100 millimètres (4"), approximativement 450 millimètres (18") longtemps.

Le tube témoin avec la chaussure de coupure jointe est conduit dans le sol à l'aide d'un marteau coulissant.

Une tête d'entraînement (ou le logement de Bell) s'adapte entre le marteau coulissant et le tube témoin et contient un « espace de vitesse surmultipliée » et un robinet à tournant sphérique. Le robinet à tournant sphérique permet à l'air d'être libéré pendant que le tube est conduit dans le sol.

Deux types de système de l'échantillonnage U100 sont d'usage courant :

Système standard
Se compose d'un en acier ou le tube en aluminium témoin, coupant la chaussure et le Corecatche facultatif coupant des chaussures sont cimentés et peuvent avoir un bord simple ou dentelé. Les montures de plastique ou d'alliage sont disponibles pour adapter des tubes témoin et une cire de scellage spéciale est employée pour l'entreposage à long terme des échantillons.

Système en plastique de revêtement
Se compose d'un tube de corps en acier, qui enferme un revêtement en plastique remplaçable. Simple ou dentelé coupant les chaussures attachent sur la base du tube de corps, et un anneau facultatif de Corecatcher et d'entretoise (requis quand un Corecatcher est employé). Les montures en plastique sont disponibles pour adapter les revêtements en plastique.

Bien que l'utilisation des revêtements en plastique réduit le coût global d'obtenir et de stocker des échantillons, la chaussure de coupure est nécessairement plus épaisse et l'échantillon sensiblement plus a dérangé ainsi comparé au système standard.

Pour les deux systèmes les connecteurs sont disponibles pour joindre deux tubes ou plus témoin ensemble en série.

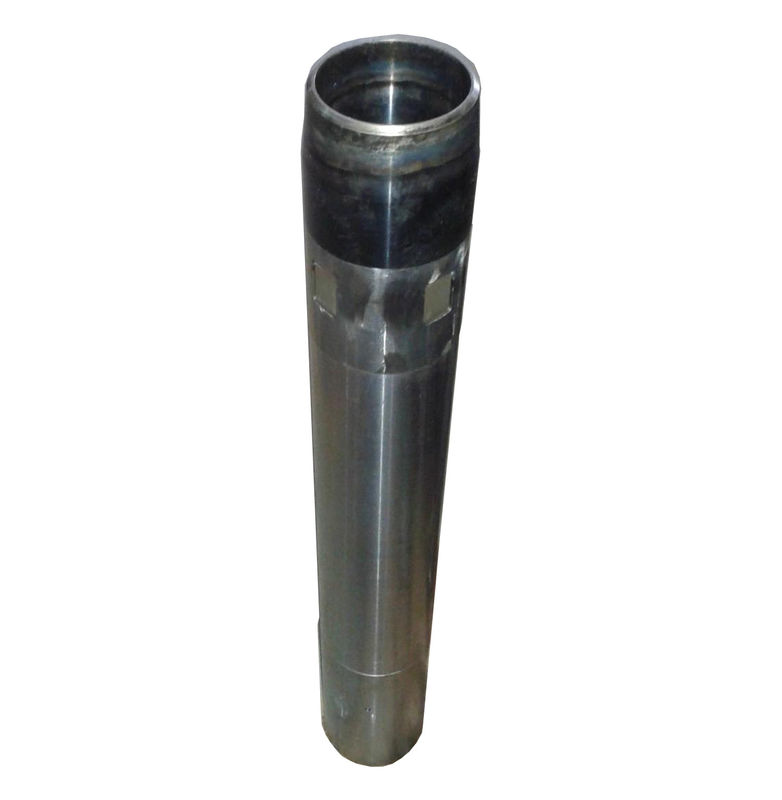

Photos détaillées
