Échantillonneurs U100
La classe de qualité de l'échantillon nécessaire pour se conformer aux exigences de test du client doit dicter la catégorie d'échantillon utilisée » (BS5930:2015 Ch20.1).Le rapport longueur/diamètre doit être inférieur à 1:20 pour être conforme.
La série U100 comprend plusieurs composants qui, selon leur sélection, fournissent des échantillons de classe 1, 2 et 3 conformément à la norme BS EN ISO 22475-1 et à l'Eurocode 7.
Dans les sols fins, l'échantillonnage non perturbé est souvent réalisable en utilisant l'outillage suivant pour permettre de prélever des échantillons pour tester la résistance et la rigidité.
Les trois types de systèmes d'échantillonnage sont les suivants :
1. Système standard U100 (OS-TK/W)
2. Système de revêtement en plastique U100 (OS-TK/W)
3. Système U100T (OS-T/W)
Caractéristiques:
Taper | DO max * | Min.DI* (mm) | Rapport de surface |
Système standard | 118.6 | 104.4 | 29% |
Système de doublure en plastique | 123,8 | 101.6 | 48% |
Affichage de 1 à 2 sur 2 enregistrements
* Dimensions mesurées sur le sabot de coupe
Veuillez consulter le diagramme.

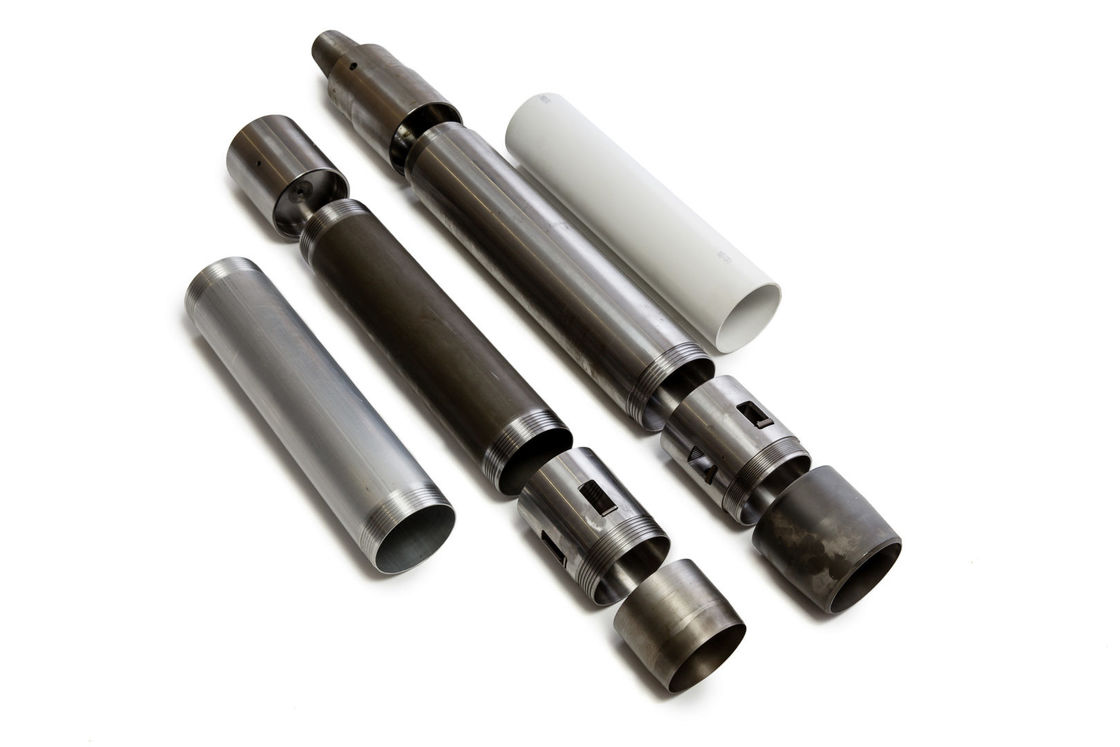

Système standard :
1. Tube échantillon (acier cadmié ou aluminium).
2. Corecatcher (optionnel)
3. Sabot de coupe (bord uni ou dentelé)
Système de doublure en plastique
4. Tube de corps en acier (enfermant une doublure en plastique).
5. Corecatcher (optionnel)
6. Anneau d'espacement
7. Sabot de coupe (bord uni ou dentelé)
