Échantillonneur de SPT d'essai de pénétration de sol avec la poussée directe, utilisation géologique d'enquête
Échantillonneur standard d'essai de pénétration
Échantillonneur de SPT, échantillonneur standard 2" d'essai de pénétration pour l'échantillonnage géotechnique de sol et essai avec la poussée directe
Description de produit détaillée :

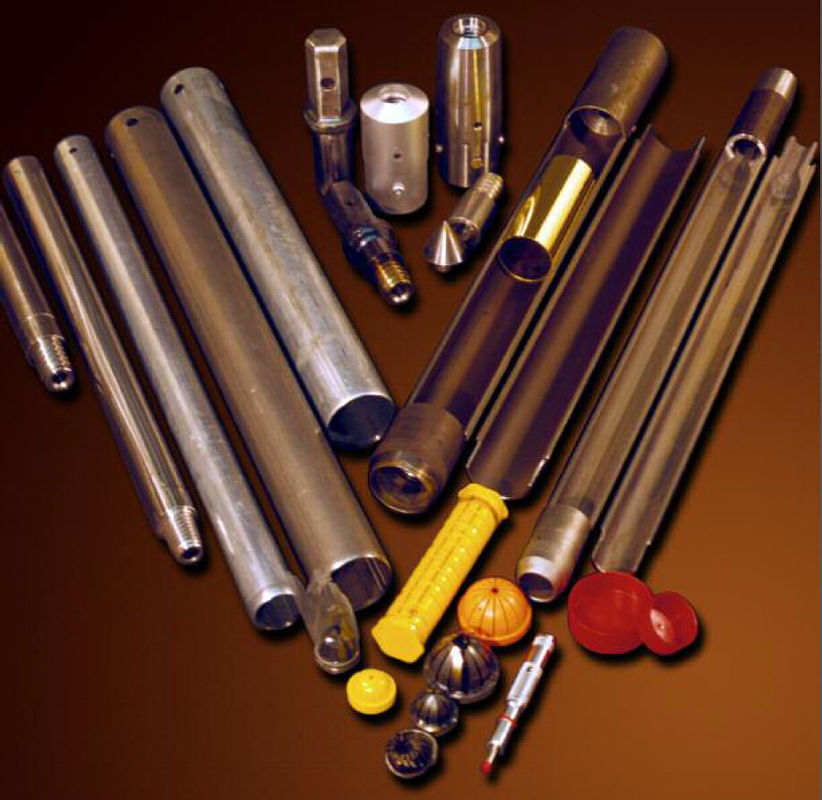

L'échantillonneur fendu de tube de SPT est pour faire l'essai de pénétration standard (SPT). Nous le fabriquons selon les BS 1377 : Partie 9 : 1990. Un adaptateur supérieur de robinet à tournant sphérique, une paire de cuillères de fente, et une chaussure ouverte de SPT composent un ensemble complet d'échantillonneur de SPT. Le type en plastique et le type arrêtoirs d'acier de panier sont disponibles. L'adaptateur de robinet à tournant sphérique empêche l'échantillon d'être lavé hors de l'échantillonneur quand l'échantillonneur est retiré du forage. Une ogive de 60 degrés et une longue tige solide avec le point de 60 degrés sont disponibles aussi bien. La connexion de vis sur l'adaptateur supérieur dépend du type de tiges de perceuse étant employées pour conduire l'échantillonneur, mais est le plus souvent 1.1/2" B.S. Whitworth, NWY Rod, BW ou aw Rod.
La cuillère fendue composent de tête de cuillère témoin, tube fendu, adaptateur de SPT, chaussure de SPT, arrêtoir de panier.
Standard fente tube échantillonneur est 2" (50,8 millimètres) OD X 1.3/8" (34,9 millimètres) identification X 18") (de 457mm/24" (610 millimètres) longtemps. Pour des conditions de conduite lourdes, la conception résistante de « Tuflok » est disponible.
Applications :
Échantillonnage géotechnique et essai avec la poussée directe
Le tube de Shelby est avancé hydrauliquement et capture un échantillon de sol relativement non remanié. Les murs minces et le tranchant pointu du tube de Shelby exige peu d'effort de pousser dans le sol. Non recommandé pour forer par le gravier ou l'argile dur.
Les échantillonneurs de tube de Shelby se composent d'un tube en acier en un seul morceau, à parois minces, creux avec un ouvert qui a été aiguisé à un tranchant. Le but principal de l'échantillonneur de tube de Shelby est de récupérer des échantillons de sol relativement non remanié appropriés aux essais en laboratoire des propriétés d'ingénierie telles que la force, la compressibilité, la perméabilité, et la densité. Elles sont très utiles pour le rassemblement des sols qui sont particulièrement sensibles à la perturbation de échantillonnage, y compris les sols et les argiles cohésifs fins, à condition que le sol n'ait pas été troublé en descendant le forage et soit exempt de grandes particules.
Les avantages incluent :
• Tuyauterie d'acier sans couture
• Collection de bonne qualité, échantillons pratiquement non remaniés pour la description lithologique et analyse chimique
• Efficace in fine, sols cohérents
• 2" des échantillonneurs sont idéal pour l'usage par 3 1/2 » géotechniques dirigent la page de systèmes de poussée (doubles tube) 95 et 2 1/4" des foreuses de tige de cavité d'identification
• 3" des échantillonneurs sont idéal pour l'usage par 4 foreuses creuses de tige d'identification de 1/2 »
|
Échantillonneur
Dehors
Diamètre
|
Baril fendu à l'intérieur de diamètre
|
Longueur de baril fendu
|
Fils par pouce
|
Poids d'Assemblée
|
Tête ou sous-marin (arrière)
Boîte de Rod de perceuse
Connexion
|
Numéro de la pièce d'Assemblée
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
24-inch (609.6mm)
|
4-TPI
|
17-Pounds (7,7 kilogrammes)
|
Aw
|
26006
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
24-inch (609.6mm)
|
4-TPI
|
17-Pounds (7,7 kilogrammes)
|
AWJ
|
26007
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
24-inch (609.6mm)
|
8-TPI
|
17-Pounds (7,7 kilogrammes)
|
Aw
|
26177
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
24-inch (609.6mm)
|
8-TPI
|
17-Pounds (7,7 kilogrammes)
|
AWJ
|
26064
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
18-inch (609.6mm)
|
4-TPI
|
20-Pounds (9 kilogrammes)
|
CR-50
|
26171
|
|
de deux pouces (50.8mm)
|
1-3/8-inch (35mm)
|
24-inch (609.6mm)
|
4-TPI
|
25 livres de ‐ (11,3 kilogrammes)
|
AWJ
|
26182
|
|
Diamètre extérieur de nasse en plastique
|
Chaussure en dehors de diamètre
|
Chaussure à l'intérieur de diamètre
|
Numéro de la pièce d'Assemblée
|
|
1-1/2-inch (38.1mm)
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
26014
|
|
Diamètre extérieur de chaussure (pointue émoussez)
|
Chaussez (pointu/émoussez) le diamètre intérieur
|
Fils par pouce
|
Numéro de la pièce d'Assemblée
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
4-TPI
|
26013
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
8-TPI
|
26065
|
|
de deux pouces (50.8mm)
|
1-3/8-inch (35mm)
|
4-TPI
|
26180
|
|
Baril fendu en dehors de diamètre
|
Baril fendu à l'intérieur de diamètre
|
Longueur de baril fendu
|
Fils par pouce
|
Numéro de la pièce d'Assemblée
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
18-inch (609.6mm)
|
4-TPI
|
26133
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
24-inch (609.6mm)
|
4-TPI
|
26134
|
|
de deux pouces (50.8mm)
|
1-1/2-inch (38.1mm)
|
24-inch (609.6mm)
|
8-TPI
|
26062
|
|
Tête (arrière) ou sous diamètre extérieur
|
Tête (arrière) ou sous connexion de boîte de Rod de perceuse
|
Numéro de la pièce d'Assemblée
|
|
de deux pouces (50.8mm)
|
Aw
|
26060
|
|
de deux pouces (50.8mm)
|
AWJ
|
26061
|
|
de deux pouces (50.8mm)
|
‐ 50 de CR
|
26178
|
