Installation de perceuse souterraine de Copco d'atlas géotechnique de matériel de forage utilisée pour le perçage souterrain

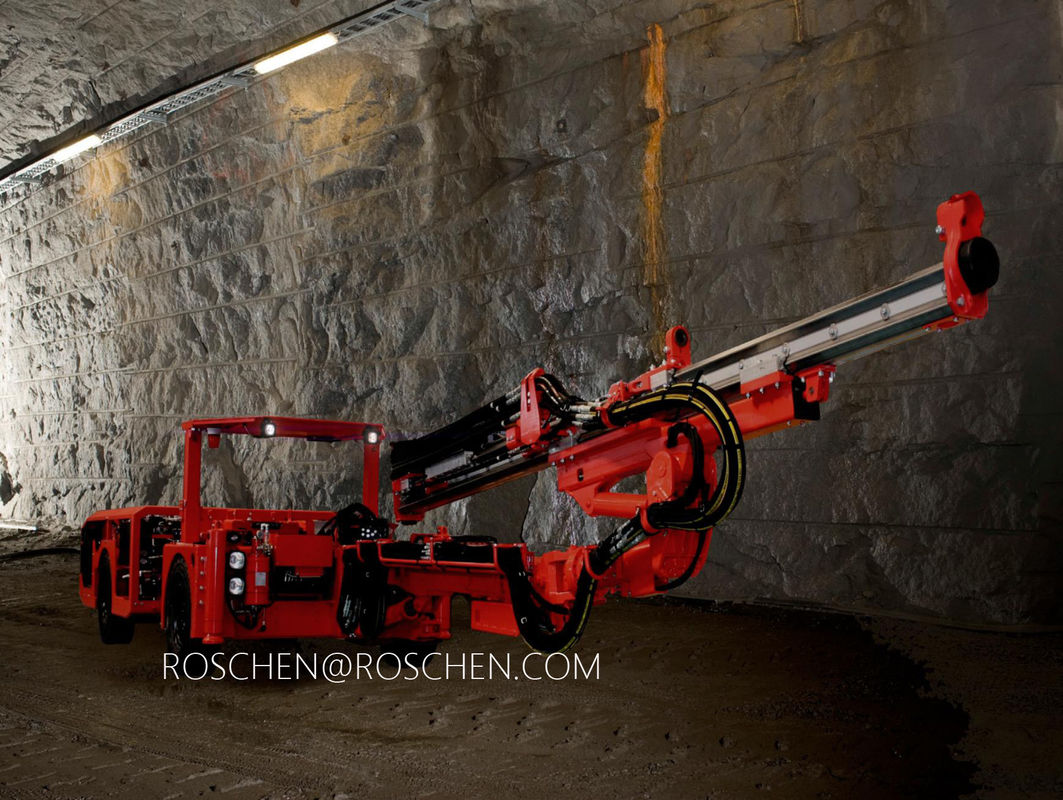

L'installation de perceuse de Roschen est foreuse hydraulique de boom simple de profil bas une électro conçue pour travailler dans les excavations avec l'espace libre aussi bas que 1,7 M.
Le boom universel robuste a une couverture formée grand par optimum, une rotation 360° et un parallélisme complètement automatique pour le perçage rapide et facile de visage. Le boom peut également être employé pour crosscutting, la disposition de tuyau est spécifiquement conçu pour maximiser la protection dans de bas titres. La disposition exceptionnelle de forme de « V » est conçue pour la visibilité de bon et l'équilibre, ceci et le transporteur articulé par four-wheeldrive puissant assurent rapide et le coffre-fort manoeuvrant même en bas états d'espace libre.
Le système de perçage de haute performance permet des résultats élevés de perçage avec la bonne économie d'acier de perceuse et la fiabilité élevée de machine.
L'environnement d'opérateur et les fonctions automatiques supplémentaires permettent à l'opérateur de se concentrer sur sûr, rapidement et le perçage précis.
Tous les points de service sont bien protégés mais facile à accéder.
Paramètres techniques :
PERCEUSE DE ROCHE HYDRAULIQUE | ||
Perceuse de roche | HLX5 | |
Puissance de percussion | 20 kilowatts | |
Pression de percussion | Barre du maximum 220 | |
Taux de percussion | 67 hertz | |
Vitesse de rotation | Maximum 250 t/mn (avec OMS80) | |
Couple de rotation | 400 nanomètre (avec OMS80) | |
Taille de trou (dérivant | 43 - 64 millimètres | 1.7 - 2,5 po |
Taille de trou (trou de coupe) | 76 -127 millimètres | 2.9 - 5 po |
Rod recommandé | T38 - R32 | |
T38 - alpha 330 | ||
T38 - R35 | ||
Adaptateur de jambe | T38 (mâle) | |
Poids | 210 kilogrammes | 462,9 livres |
Longueur | 955 millimètres | 37,6 po |
Taille de profil | 87 millimètres | 3,4 po |
Dispositif de lubrification de jambe | Brume air/huile, KVL10-1 | |
Compresseur de lubrification de jambe | CT10, 1m3/min (7bar) | |
Consommation d'air | 250 - 350 l/min | |
Consommation pétrolière | 180 - 250 g/h |
BOOM | ||
Boom | B26XL-F | |
Boom* | B26S-NV, B26XL-NV | |
Couverture parallèle | 35 m2 | 376,74 pi2 |
Parallélisme | Hydraulique automatique | |
Extension de boom | 1700 millimètres | 66,92 po |
Poids de boom, filet | 2100 kilogrammes | 4630 livres |
Angle supplémentaire | 360º |
ALIMENTATION | ||
Alimentation | TF500-12 | |
Force d'alimentation | KN du maximum 25 | |
Extension d'alimentation | 1600 millimètres | 5,24 pi |
Lengths* d'alimentation de TF | 4256, 4864 millimètres | 14, 16 pi |
Feed* télescopique | TFX6/12. 8/14 |
DIMENSIONS D'ALIMENTATION | ||||
Alimentation TF500 | Longueur totale | Longueur de trou | Longueur de Rod | Poids net |
12 pi | 5270 millimètres | 3440 millimètres | 3700 millimètres | 500 kilogrammes |
207,4 po | 135,4 po | 145,6 po | 1102 livres | |
14 pi | 5880 millimètres | 4050 millimètres | 4305 millimètres | 530 kilogrammes |
231,4 po | 159,4 po | 169,4 po | 1168 livres | |
16 pi | 6490 millimètres | 4660 millimètres | 4915 millimètres | 560 kilogrammes |
255,5 po | 183,4 po | 193,5 po | 1234 livres |
