En bas de l'ingénierie de marteau/tunnel de perceuse de trou en bas des outils de trou

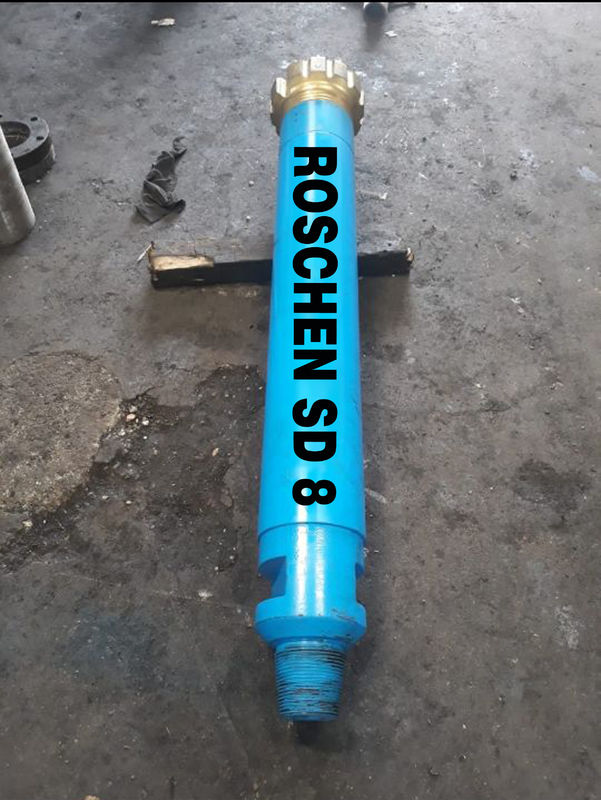

En bas du forage de roche de marteau du marteau SD8 de trou/d'ingénierie de tunnel en bas des outils de trou
En bas de l'introduction de marteau de perceuse de trou
Les marteaux de la circulation RC et le peu de perceuse de forage inverses de marteau fournissent la représentation exceptionnelle avec la fiabilité et la simplicité exceptionnelles. Nos marteaux inverses de circulation conviennent à n'importe quel procédé d'exploration et de contrôle de catégorie pour obtenir un échantillon précis sans la contamination. Le perçage de RC martèle peut dans la plupart des exemples effectuent la collection continue témoin dans une fraction du temps nécessaire avec le dénoyautage conventionnel ou de câble.
En bas des dimensions de spécifications de marteau de perceuse de trou
ROSCHEN DTH martèle des spécifications techniques | |||||||
Taille de marteau | A mordu la jambe | Code de ROSCHEN | Fil de connexion | Peu approprié | Pression d'utilisation | Consommation d'air | |
2" | BR2 | ROS 11 ROS 22 | Boîte RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | Api 2 3/8" repérage | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | Api 2 3/8" repérage | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | Api 2 3/8" repérage repérage d'api 3 1/2 » | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | Repérage d'api 3 1/2 » | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | Repérage d'api 4 1/2 » | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | Api 6 5/8" repérage | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | Api 6 5/8" repérage | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa 120 | 2.4Mpa | 78m3/min | |||||
15" | Numa 150 | ROS 150 | Api 6 5/8" repérage | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1150 | 1.8Mpa | 56m3/min | |||||
QL150 | 2.5Mpa | 78m3/min | |||||
18" | Numa 180 | ROS 180 | Api 6 5/8" repérage | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1180 | 1.8Mpa | 56m3/min | |||||
QL180 | 2.5Mpa | 78m3/min | |||||
24" | Numa 240 | ROS 240 | Api 6 5/8" repérage | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
QL 240 | 1.8Mpa | 56m3/min | |||||
Écart-type 24 | 2.5Mpa | 78m3/min | |||||
Notes : | |||||||
N'importe quelle cannelure est disponible | |||||||
Api, Metzke, Remet, fil de Fabe est disponible ! | |||||||
N'importe quelle jambe de type particulier de marteau de DTH sera disponible par des demandes. |
Spécifications de marteau de la plus basse pression DTH | |||||||
Modèle | Diamètre de forage (millimètres) | Enveloppe OD (millimètres) | Longueur (millimètres) | Poids (kilogrammes) | Pression de travail (MPA) | Consommation d'air (m3/min) | Fréquence d'impact (T/min) |
marteau de 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
marteau de 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
marteau de 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
Marteau de 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
marteau de 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
Marteau de 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
Marteau de 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
marteau de 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Marteau de DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Marteau de DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Marteau de DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
En bas des détails de marteau de perceuse de trou
Précautions d'opération de marteau de perceuse de Downhole de CIR110A :
1. En états normaux de forage de roche, le marteau est entretenu et nettoyé et rassemblé toutes les 200 heures d'opération. Des trous de forage ou la scorification de boue est exécutés toutes les 100 heures.
2. La lubrification du marteau est réalisée par le dispositif d'huilage sur le moteur principal. Par conséquent, il est nécessaire de s'assurer que le dispositif d'huilage est rempli de l'huile avant le début de chaque décalage, et il y a toujours un excédent avant que le prochain décalage commence. L'huile lubrifiante est no. mécanique 20 d'huile en été et huile mécanique de no. 5-10 en hiver. Avant que le marteau soit installé sur la garniture de forage, la soupape d'échappement est actionnée pour enlever les débris dans la garniture de forage et pour vérifier s'il y a d'huile dans la garniture de forage. Vérifiez le dispositif d'impact après s'être relié.
3. Le marteau de DTH et la tige de perceuse ne doivent pas être renversés dans le trou pour empêcher des accidents. En cours de perçage en bas du trou, si vous voulez cesser le forage, vous ne devriez pas arrêter l'alimentation en air au marteau immédiatement. Vous devriez soulever la perceuse et la souffler, et arrêtez l'approvisionnement en gaz quand il n'y a plus de roche et de poudre de roche dans le trou. , Puis cessez la rotation.
