perçage excentrique de terrains de recouvrement de Atlas Copco
SYSTÈME D'ODS
Système de perçage de terrains de recouvrement
Le système de l'ODS de Roschen est un système excentrique en deux parties prouvé de perçage de terrains de recouvrement conçu pour le perçage et l'enveloppe simultanés des trous, par des conditions au sol instables.
Fonctionnalités clé :
. Disponible pour enfermer des tailles de 114mm (4 1/2 ») à la conception en deux parties simple de diamètre de 273mm (¾ 10 ") pour un meilleur transfert d'énergie au visage de peu
. Représentation optimale de perçage en conditions au sol instables
. Le peu excentrique peut enlever facilement et rapidement pour le remplacement ou la rénovation
. « ouvert et fermé » le verrouillage de la disposition à l'intérieur du support ainsi de rien de peu peut empêcher le peu excentrique de la fermeture
. Le peu d'ODS a une conception pilote positive qui aide le guide le peu excentrique et produit un trou plus droit
Système d'enveloppe excentrique (système excentrique de perçage de terrains de recouvrement) | |||||||||
Type | Enveloppe Recom.Size (millimètres) | Diamètre intérieur minimum de sabot de cuvelage de Dia.of (millimètre) D | Alésage du diamètre (millimètre) C | MARTEAU DE DTH | Garniture de forage | Numéro de la pièce. | |||
Max.OD (a) | Min.ID (b) | Fil de connexion | O.D. (millimètre) | Clé plate (millimètres) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | Api 2 3/8" repérage | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | Api 2 3/8" repérage | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Mission 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | Api 2 3/8" repérage | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Mission 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | Repérage d'api 3 1/2 » | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Mission 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | Repérage d'api 3 1/2 » | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Mission 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | Repérage d'api 3 1/2 » | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Mission 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | Repérage d'api 4 1/2 » | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |

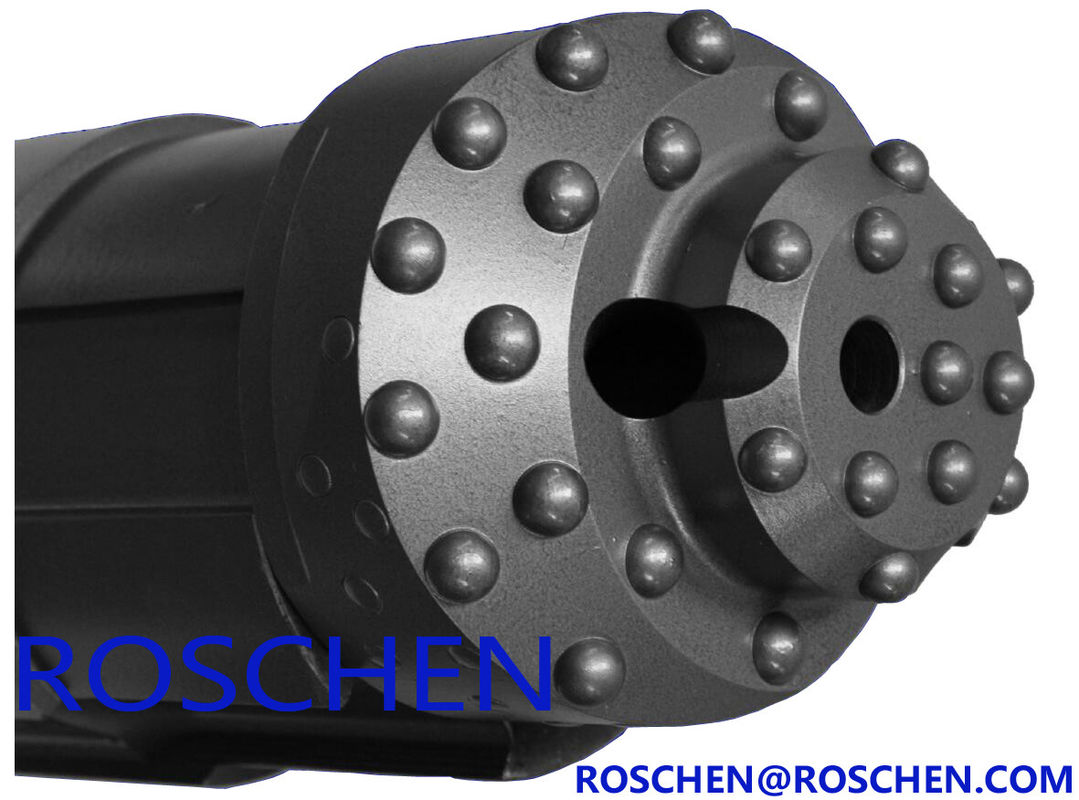

ODEX
ROSCHEN établit le système excentrique de perçage de terrains de recouvrement d'ODEX, commençant par l'ODEX90 à ODEX445. Ce système en trois pièces comporte du peu pilote, alésoir, dispositif de guide. Les systèmes de perçage de terrains de recouvrement de ROSCHEN ODEX sont très utilisés dans un grand choix d'applications du perçage et de l'exploitation bons pour basculer l'ancrage et l'enquête de site.
Advtanges :
- Retrait rapide des coupes ; Taux de pénétration élevé, particulièrement dans la formation de roche résistante ;
- Échantillonnage facile de sol et d'eaux souterraines pendant le perçage ;
- Possible de mesurer l'évaluation de rendement à la profondeur choisie dans la formation ;
- Avantageux dans des formations non consolidées avec un à haut risque de la spéléologie
Chaîne d'application :
Il convient aux puits d'eau de perçage, puits géothermiques, les piles courtes de mirco, trou de jointoiement de type mini moyen du projet de bâtiment, de barrage et de port.
1. En forant des débuts, l'alésoir balance et alèse le pilote-trou assez au loin pour que le tube d'enveloppe glisse vers le bas derrière l'ensemble de peu de perceuse.
2. Quand la profondeur exigée est atteinte, la rotation est renversée soigneusement, sur quoi l'alésoir balance dedans, permettant à l'ensemble de peu de perceuse d'être tiré vers le haut par l'enveloppe.
3. des tubes enfermants qui doivent pour être partis dans le forage devraient être scellés au fond du trou au moyen de coulis de ciment ou un autre agent de cachetage.
4. le forage continue à la profondeur désirée dans la roche en place utilisant un perçage conventionnel.
