Mèche Tricone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | ROSCHEN |
| Certification | ISO, API |
| Numéro de modèle | 4 | 48 POUCES |

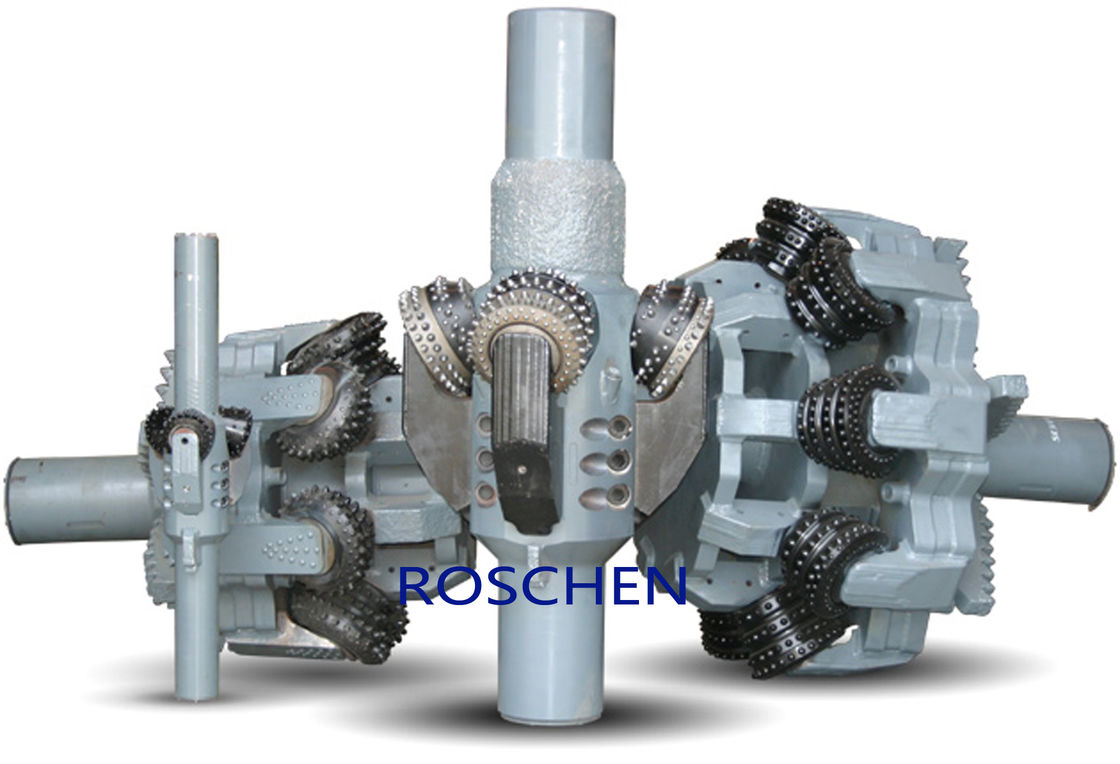

Alésoirs de roche pilote Hole Reamer vertsatile, ouvreur rentable de 4 pouces à 48 pouces de trou pour HDD
Fournisseurs de logiciel étant ennuyeux horizontaux de technologie de services de direction de câble de forage dirigé de Trenchless
Pas plus de redrills dus aux coupeurs dégageant le downhole.
L'alésoir de roche est l'ouvreur de trou vertsatile et le plus rentable pour HDD. La conception unique réduit au minimum l'inventaire sur place, abaissant le coût.
Le temps d'arrêt de coupes d'alésoir de roche aussi facilement que lui coupe la roche.
Pas plus de temps d'arrêt attendant sur de nouveaux outils/coupeurs quand la nécessité de pousser la rame se produit. Elle pousse ou tire avec le mêmes corps et coupeurs, et un corps s'ouvre à six tailles.
Avantages :
1. Plus forts que d'autres ouvreurs de trou.
2. accru temps tournant du sur-fond, réduit au minimum le coût de coupeur et le temps de voyage.
3. des coupeurs et les bras sont facilement changés dans le domaine sans torches et soudeuses.
Caractéristiques d'alésoir de roche
CORPS
| CORPS | MIN. PILOT HOLE | CONNEXION | POIDS | LONGUEUR |
| R4 | 4 1/2 » | 2 7/8" SI B X B | 135 LIVRES. | 42" |
| R6 | 6" | 3 1/2 » SI B X B | 346 LIVRES. | 52" |
| R6-20 | 20" | 4 1/2 » SI B X B | 1565 LIVRES. | 62" |
| R8 | 8 1/2 » | 4 1/2 » SI B X B | 730 LIVRES. | 65" |
| R17 | 17 1/2 » | 7 5/8" REPÉRAGE B X B | 1915 LIVRES. | 65" |
| R26 | 26" | 7 5/8" REPÉRAGE B X B | 2669 LIVRES. | 65" |
| R36 | 36" | 7 5/8" REPÉRAGE B X B | 2569 LIVRES. | 65" |
| R42 | 42" | 7 5/8" REPÉRAGE B X B | 3290 LIVRES. | 65" |
| R48 | 48" | 7 5/8" REPÉRAGE B X B | 3900 LIVRES. | 65" |
COUPEURS
| CORPS | NO. DU COUPEUR | TROU DE PILOTE | CONNEXION | GAMME S'OUVRANTE | |||||
| R4 | 3 | 4 1/2 » | 2 7/8" SI B X B | 8 1/2 » | 10" | 12" | |||
| CORPS | NO. DU COUPEUR | TROU DE PILOTE | CONNEXION | GAMME S'OUVRANTE | |||||
| aa | bb | cc | densité double | l'EE | |||||
| R6 | 3 | 6" | 3 1/2 » SI B X B | 12" | 14" | 16" | 18" | 20" | |
| R6-20 | 5 | 20" | 4 1/2 » SI B X B | 24" | 26" | 28" | 30" | 32" | |
| CORPS | NO. DU COUPEUR | TROU DE PILOTE | CONNEXION | GAMME S'OUVRANTE | |||||
| B | C | D | E | F | |||||
| R8 | 3 | 8 1/2 » | 4 1/2 » SI B X B | 16" | 18" | 20" | 22" | 24" | 26" |
| R17 | 3,4 | 17 1/2 » | 7 5/8" REPÉRAGE B X B | 24" | 26" | 28" | 30" | 32" | 34" |
| R26 | 3,5 | 26" | 7 5/8" REPÉRAGE B X B | 32" | 34" | 36" | 38" | 40" | 42" |
| R36 | 3,5 | 36" | 7 5/8" REPÉRAGE B X B | 42" | 44" | 46" | 48" | 50" | 52" |
| R42 | 4,5,7 | 42" | 7 5/8" REPÉRAGE B X B | 48" | 50" | 52" | 54" | 56" | 58" |
| R48 | 4,5,7 | 48" | 7 5/8" REPÉRAGE B X B | 54" | 56" | 58" | 60" | 62" | 64" |
COUPEURS ET POIDS
| R4 | R6 | B | C | D | E | F | ||||||||
| 8-1/2 » | 10" | 12" | aa | bb | cc | densité double | l'EE | |||||||
| LA TA | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Diagramme de retrait de formation
Employez ce diagramme pour calculer les pieds cubes approximatifs de matériel enlevés par pied foré. Pour calculer tous les yards cube de matériel à enlever, multipliez les pieds cubes par la tous les longueur et clivage par 27.
Comment changer des coupeurs
1. Placez le coupeur correct de taille dans la poche.
2. glissière le bras en place, fixant le coupeur.
3. Tighted les trois boulons selon le diagramme. (voir ci-dessous)
4. serrez les vis de serrure selon le diagramme. (voir ci-dessous)
5. répétition pour chaque coupeur.
| TAILLES | CLÉ ALLEN | COUPLE | VIS/COUPLE DE SERRURE |
| R8 par R-48 | 1" | 2000-2500 ft/lb | 5/8"/400-500 ft/lb |
| R4 | 5/8" | 400-500 ft/lb | 5/16"/40-60 ft/lb |
| R6 | 7/8" | 1000-1200 ft/lb | 3/8"/100-150 ft/lb |
