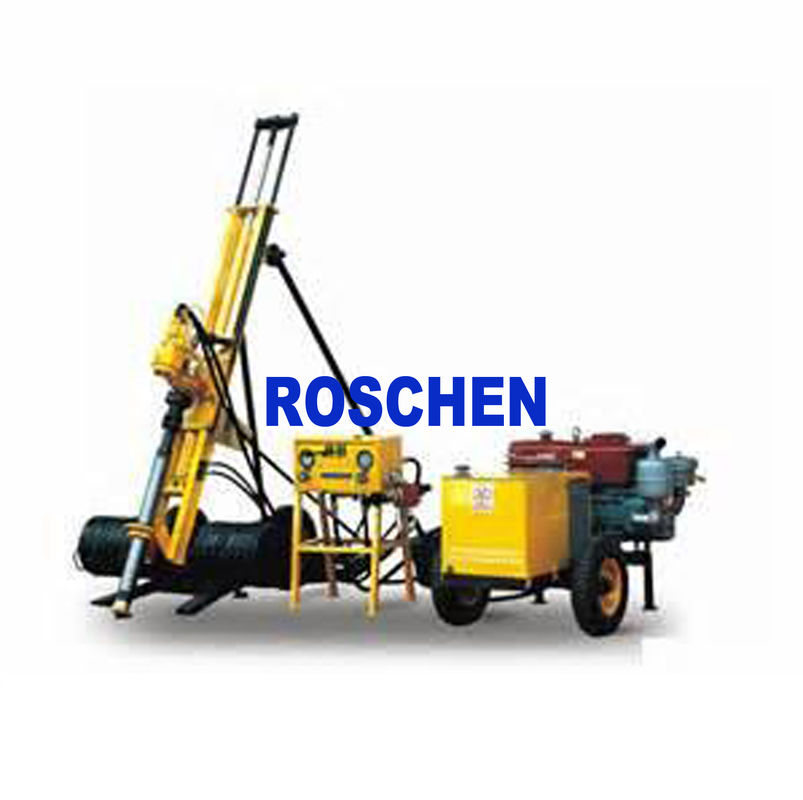

Plate-forme de forage géologique de noyau d'exploration utilisée pour l'échantillonneur standard d'essai de pénétration
TYPE PLATE-FORME DE FORAGE DE REMORQUE DE NOYAU
Des séries de type plates-formes de forage d'axe de noyau sont montées sur la remorque avec quatre crics hydrauliques, mât auto-droit par le contrôle hydraulique, qui sont principalement employés pour le perçage de noyau, la reconnaissance du sol, le petit puits d'eau et le perçage de trépan à diamants.
Avantages :
La dimension compacte et le poids léger de la transmission mécanique, le grand diamètre de la rotation, l'axe de l'unité, la longue distance de l'envergure de soutien et la bonne rigidité, Kelly hexagonale assurent le transfert de couple.
La remorque est équipée des pneus radiaux, et de quatre crics de soutien hydrauliques, qui est utilisée pour niveler la perceuse avant le travail et la force la stabilité de l'installation.
Le mât hydraulique se compose de mât principal et d'extension de mât, qui améliorent considérablement l'efficacité de fonctionnement, et est très facile pour le transport et l'opération. Comparé à la plate-forme de forage de tronc commun, le type plates-formes de forage de remorque de noyau ont mis la tour lourde et épargnent le coût.
Avec la vitesse tournante élevée et d'optimum, l'installation peut répondre à la diverse exigence du perçage de faible diamètre de diamant, perçage de carbure de grand diamètre et toutes sortes d'ingénierie trouent le perçage.
Pendant le processus de alimentation, le circuit hydraulique a pu ajuster la vitesse et la pression d'alimentation de répondre à des exigences du perçage dans divers stratums.
Un indicateur de pression de fond-trou est équipé pour surveiller la pression de perçage.
Le type transmission et embrayage d'automobile est équipé pour réaliser la bonne vulgarisation et l'entretien facile.
Le panneau de commande de contrôle centralisé rend l'opération commode.
L'axe octogonal de structure est plus approprié à la transmission dans le grand couple.
Paramètres techniques | |
No. de modèle : | Plate-forme de forage géologique de noyau de l'exploration RS-200 |
Type de puissance : Diesel | Moteur diesel de Cummins, moteur diesel de Deutz |
Diamètre de Rod : | 50mm | 114mm |
Angle de perçage : | 0-90 degré |
Puissance évaluée : | 20kw |
Couple de sortie maximum : | 1700N.m |
Utilisation : | Charbon, minerai, puits d'eau |
Type : | Plate-forme de forage de noyau |
Diamètre de perçage : | 60-500mm |
Profondeur de Driling : | 400m |
Poids d'installation : | 3320kg |
Unité de puissance : | Diesel |
Vitesse nominale : | 2200r/min |
Marque déposée : | ROSCHEN |
Code de HS : | 8430490000 |
Caractéristiques de plate-forme de forage géologique de noyau de remorque
Caractéristiques de plate-forme de forage géologique de noyau de remorque | ||||
Paramètres fondamentaux | ||||
Unité | RS-200 | RS-2B | RS-3B | |
Profondeur de perçage | m | 280 | 300 | 600 |
Diamètre de perçage | millimètre | 60-380 | 80-520 | 75-800 |
Diamètre de Rod | millimètre | 50 | 50/60 | 50 60 |
Angle de perçage | ° | 0-90 | 70-90 | 70-90 |
Dimension hors-tout | millimètre | 4460x1890x2250 | 4460x1890x2250 | 5000x2200x2300 |
Poids d'installation | kilogramme | 3320 | 3320 | 4120 |
Dérapage | / | / | ||
Unité de rotation | ||||
Vitesse d'axe | ||||
Co-rotation | r/min | 88, 197, 296, 399, 655, 888, | 70 146 179 267 370, 450,677,1145, |
75 135 160 280 355, 495,615,1030, |
Rotation inverse | r/min | 66, 147 | 70, 155 | 64 160 |
Course d'axe | millimètre | 510 | 550 | 550 |
Axe tirant la force | KN | 49 | 68 | 68 |
Force de alimentation d'axe | KN | 29 | 46 | 46 |
Couple de sortie maximum | N.m | 1700 | 2550 | 3500 |
Grue | ||||
Vitesse de levage | m/s | 0,31, 0,72, 1,06 | 0,64, 1,33, 2,44 | 0,31, 0,62, 1,18, 2,0 |
Capacité de levage | KN | 20 | 25, 15, 7,5 | 30 |
Diamètre de câble | millimètre | 12 | 15 | 15 |
Diamètre de tambour | millimètre | 170 | 200 | 264 |
Diamètre de frein | millimètre | 296 | 350 | 460 |
Largeur de bande de frein | millimètre | 60 | 74 | 90 |
Dispositif mobile de vue | ||||
Course mobile de vue | millimètre | 420 | 420 | 420 |
Distance à partir de trou | millimètre | 250 | 300 | 300 |
Pompe à huile hydraulique | ||||
Type | YBC12-125 (laissé) | CB-25 | CBW-E320 | |
Écoulement évalué | L/min | 18 | 40 | 40 |
Pression évaluée | MPA | 10 | 8 | 8 |
Vitesse de rotation évaluée | r/min | 2500 | ||
Unité de puissance | ||||
Moteur diesel | ||||
Type | L28 | N485Q | CZ4102 | |
Puissance évaluée | Kilowatt | 20 | 24,6 | 35,3 |
Vitesse nominale | r/min | 2200 | 1800 | 2000 |
