Inclinomètre Singleshot et MultiShot à faible coût
Inclinomètre Singleshot et MultiShot à faible coût pour l'orientation du noyau du trou de forage
RS-SMLT-01 (0~180°±0.2°)
1. Inclinaison : ±0.2° ;
2. Azimut : ±1.0° ;
3. Face de l'outil : ±0.5°.

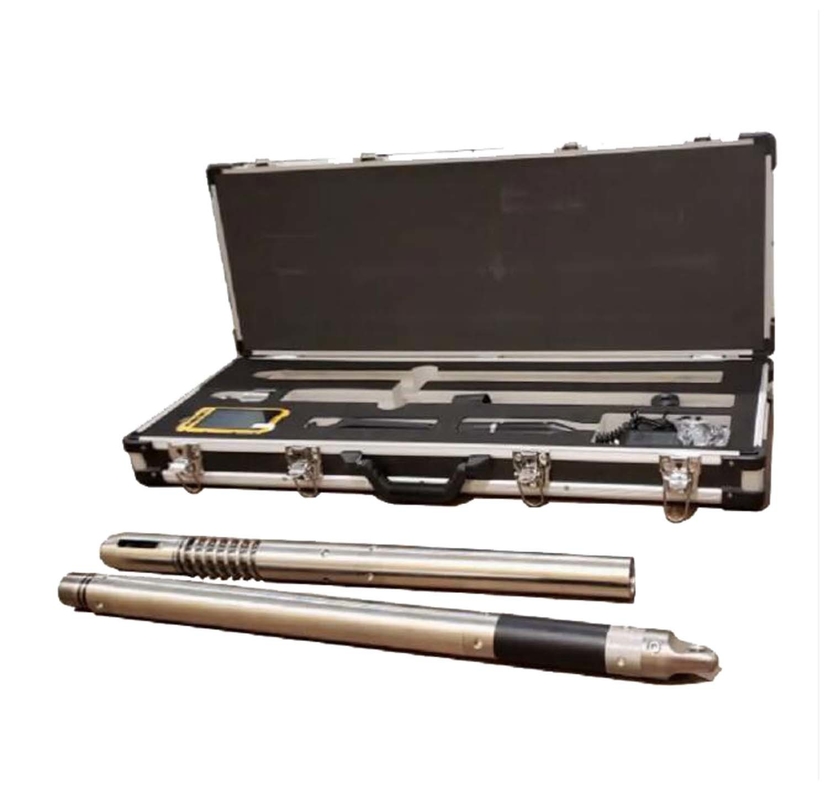

Inclinomètre Singleshot et MultiShot à faible coût RS-SMLT-01
Introduction
L'inclinomètre Singleshot et MultiShot à faible coût RS-SMLT-01 est utilisé pour mesurer l'angle d'inclinaison, l'angle d'azimut, l'orientation de la face de fonctionnement magnétique et l'orientation de la face de fonctionnement du côté haut à l'extrémité du trou de forage ou à une position spécifique pendant le forage.
Il est largement utilisé pour l'étude du forage de puits dans les domaines du pétrole, des mines de charbon et des établissements d'irrigation.
Caractéristiques
1. À des fins opérationnelles diverses :
Répondre à diverses fins d'étude, que ce soit pour une mesure en suspension ou une mesure flottante automatique une fois équipé de différents protecteurs externes
2. Haute précision et fiabilité :
En tant que partie essentielle de l'inclinomètre, le capteur d'accélération avec un accéléromètre antichoc présente des caractéristiques de haute linéarité, de faible dérive de température et de bonne récurrence, etc.
3. Protection contre la coupure de courant :
Une panne de courant causée par des secousses ou des pressions n'entraînerait pas d'interruption opérationnelle ou de perte de données.
4. Performance dynamique :
Excellente collecte et traitement des données en performance dynamique ou statique.
5. Résistance aux chocs et aux impacts :
Amortisseur externe multi-vibrations, à la fois radial et axial.
6. Environnement à basse température approprié :
Performance normale à -40℃
7. Mesure en puits profonds :
Équipé d'un protecteur d'isolation thermique, fonctionnement normal à 250℃, sous 125 MPa
Spécifications
Diamètre : Ф32 et Ф27
Inclinaison : 0~180°±0.2°
Azimut : 0~360° ±1.0° (Inclinaison du puits ≥6°)
Face de fonctionnement du côté haut : 0～360°±0.5° (Inclinaison du puits ≥6°)
Face de fonctionnement magnétique : 0～360°±1.0° (Inclinaison du puits ≤8°)
Plage de retard : 1~99min, minimum 1min
Plage d'intervalle : 1~99sec, minimum 1sec (uniquement pour le multi-shot)
Max. échantillonnage : 3600 points (uniquement pour le multi-shot)
Temps de travail continu : min 20 heures (uniquement pour le multi-shot)
Résistance aux chocs : ≤4.5 g, 10~100Hz
Résistance aux impacts : ≤2000 g, 0.5ms
Tension : DC6V~DC8V
Courant : sous DC5V, condition de veille ≤30 mA, collecte de données ≤150 mA
Température : -40℃~125℃ (max. 250℃ avec protecteur d'isolation thermique)
Batterie rechargeable
Pour un seul coup
Sortie de tension : DC 7.2V.
Sortie d'électricité : ≥500mAh
Température de fonctionnement : -40~125℃
Nombre de charges ou de décharges : ≥800 fois
Temps de charge : 2~4H
Temps de décharge : ≥30min
Pour plusieurs coups
Sortie de tension : DC6V
Sortie d'électricité : ≥2000mAh
Température de fonctionnement : -40~125℃
Nombre de charges ou de décharges : ≥800 fois
Temps de charge : 16~17H
Temps de décharge : ≥12h
