Foret de circulation inverse (RC) PR54 pour le forage à marteau RC Sandvik or
Foret de circulation inverse (RC) PR54
OUTILS DE PERFORMANCE DE CIRCULATION INVERSE
Le forage à circulation inverse (RC) est utilisé pour collecter des échantillons de roche rapidement et efficacement à l'aide d'une grosse foreuse rotative et d'un compresseur d'air. La vitesse élevée et le faible coût par mètre du forage RC le rendent idéal pour obtenir des échantillons de minéraux dans les premières phases d'un projet d'exploration.
Forage à circulation inverse
Principes de base du forage à circulation inverse
Le forage RC utilise des tiges avec des tubes intérieurs et extérieurs, les déblais de forage sont renvoyés à la surface à l'intérieur des tiges. Le mécanisme de forage est un piston alternatif pneumatique connu sous le nom de marteau entraînant un trépan en acier au tungstène.
Le forage RC utilise des appareils et des machines beaucoup plus grands et des profondeurs allant jusqu'à 500 mètres sont couramment atteintes. Le forage RC produit idéalement des copeaux de roche secs, car les gros compresseurs d'air sèchent la roche avant l'avancement du trépan.
Le forage RC est plus lent et plus coûteux, mais permet une meilleure pénétration que le forage RAB ou à carotte d'air ; il est moins cher que le carottage au diamant et est donc préféré pour la plupart des travaux d'exploration minière.
La circulation inverse est obtenue en soufflant de l'air dans l'espace annulaire de la tige, la pression différentielle créant une élévation pneumatique de l'eau et des déblais dans le tube intérieur qui se trouve à l'intérieur de chaque tige. Il atteint le déflecteur en haut du train de tiges, puis se déplace à travers un tuyau d'échantillon qui est fixé en haut du cyclone.
Les déblais de forage se déplacent à l'intérieur du cyclone jusqu'à ce qu'ils tombent à travers une ouverture en bas et soient collectés dans un sac d'échantillon. Pour tout trou de forage, il y aura un grand nombre de sacs d'échantillons, chacun étant marqué pour enregistrer l'emplacement et la profondeur de forage à laquelle l'échantillon a été obtenu.
La série collectée de déblais de sacs d'échantillons est ensuite prélevée pour analyse afin de déterminer la composition minérale du trou de forage. Les résultats d'analyse de chaque sac individuel représentent la composition minérale à un point d'échantillon particulier dans le trou de forage. Les géologues peuvent ensuite étudier l'analyse du sol foré et prendre des décisions concernant la valeur du gisement minéral global.
Pour la fourniture de tiges et d'équipements de forage RC, veuillez consulter nos sponsors, ROSCHEN GROUP LIMITED sur roschen.en.made-in-china.com
Nous sommes un fabricant leader d'outils de forage de roche, comme les marteaux et les trépans DTH, les tiges de forage DTH, les marteaux et les trépans RC, les trépans à boutons tophammer, les raccords, les trépans en croix, les tiges de forage situés en Allemagne, en Chine (coentreprise).
Nous avons une riche expérience dans ce domaine des marteaux et des trépans DTH depuis 60 ans.
Spécifications du produit : Trépans RC RE545
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
Données techniques des trépans à marteau RC ROSCHEN :
Spécifications des trépans de circulation inverse ROSCHEN | ||||||||
Trépans RC RE531 | ||||||||
Code ROSCHEN : ROS RC 30 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
Trépans RC RE004 | ||||||||
Code ROSCHEN : ROS RC 40 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
114 | 4 1/2 | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
Code ROSCHEN : ROS RC 50 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
Code ROSCHEN : ROS RC 50 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
Code ROSCHEN : ROS RC 50 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
PR40 RC bit | ||||||||
Code ROSCHEN : ROS RC 50 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
PR52 RC bit | ||||||||
Code ROSCHEN : ROS RC 55 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
Trépan RC RE547 | ||||||||
Code ROSCHEN : ROS RC 55 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
Code ROSCHEN : ROS RC 55 | ||||||||
Diamètre | Non x Diamètre du bouton mm | Angle du bouton | Trous de rinçage | Diamètre du manchon mm | Poids (kgs) | Référence | ||
mm | pouce | Boutons de jauge | Boutons avant | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
Remarques : | ||||||||
Metzke, le filetage Remet est disponible ! | ||||||||
Toute taille spéciale de trépans de circulation inverse sera disponible sur demande. |
La tige peut être disponible :
1). Trépans RC 4 '' : Diamètre (104 mm-127 mm) ; Type de tige : RE004/RE004R ; RE542
2). Trépans RC 5 '' : Diamètre (113 mm-146 mm) ; Type de tige : RE543, RE545, RE547 ; PR40, PR52, PR54 ; MX5456
3). Trépans RC 6 '' : Diamètre (152-190 mm) ; Type de tige : RC62/RC62R ;
4). Trépans RC 8 '' : Diamètre (190-250 mm) ; Type de tige : RC82/RC82R ;
5). Trépans RC 10 '' : Diamètre (250-370 mm) ; Type de tige : RC100/RC100R.
D'autres tailles peuvent être adaptées aux exigences du client
Nous pouvons également fournir des produits connexes, des marteaux DTH, des systèmes ODEX, des systèmes symétriques, des systèmes de forage à blocs coulissants, etc. et des tiges de forage DTH pour divers filetages API REG, API IF, BECO, etc.

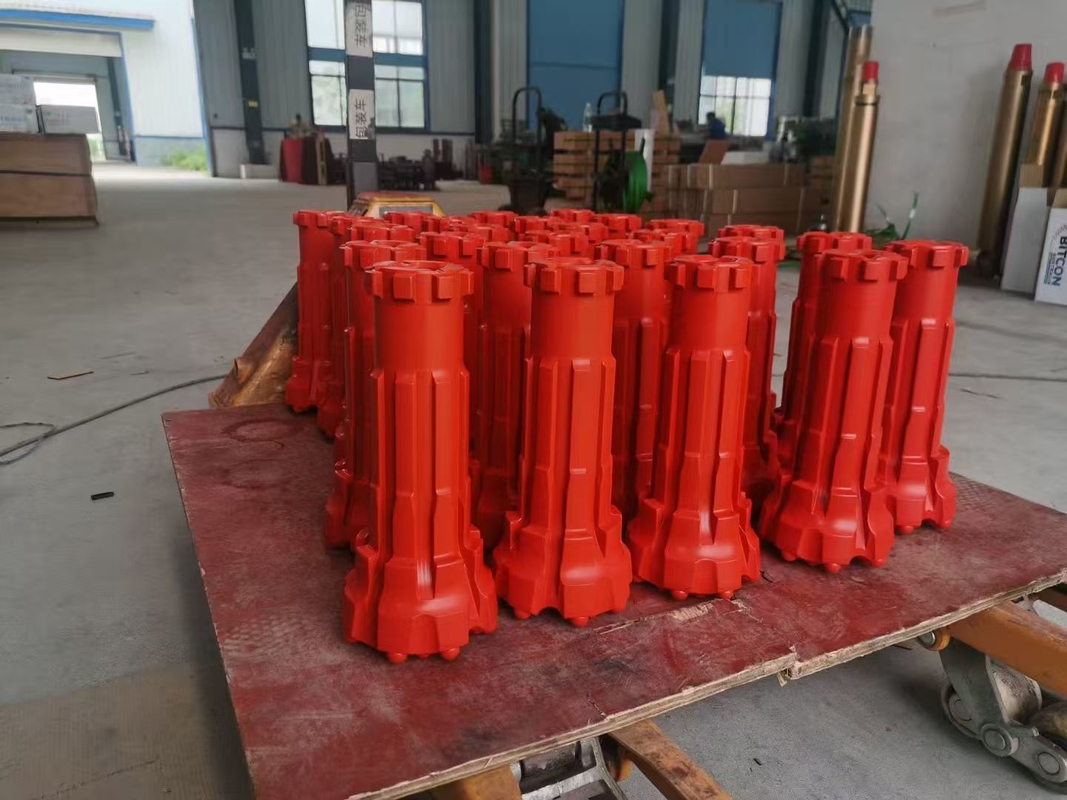

Photos du produit
Garantie de qualité :
Nos produits sont fabriqués en acier de haute qualité et toutes les pièces de rechange sont strictement inspectées avant l'expédition. Nous avons des réponses rapides à vos réclamations et suggestions.
Emballage :
Utilisation de caisses et de palettes en bois contreplaqué pour l'emballage afin de protéger les produits et d'éviter les dommages pendant le transport. Nous pouvons également personnaliser l'emballage en fonction de vos demandes spéciales.
Temps de production :
Généralement, il faut 15 à 25 jours
Transport :
Par avion, par express ou par mer selon vos demandes.
Foret de circulation inverse (RC) PR54
Forets inversés Napa
Foret inversé
Ordre inverse des forets
Forets à filetage gauche
Ensembles de forets à gauche
Vente de forets inversés
Ensemble de forets inversés
Forets inversés Home Depot
Affûteur de forets à gauche
Forets à filetage inversé
Foret étagé
Forets inversés
Foret hélicoïdal inversé
Processus de forage à circulation inverse
Filetage inversé du foret
Ordre des bits inversés Python
Comment inverser le forage
Forets hélicoïdaux inversés
Foret de circulation de réserve Pr54 de Chine
FAQ
Q : Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes un fabricant spécialisé.
Q : Quels sont vos principaux produits et à quoi servent-ils ?
R : Nos produits comprennent des trépans, des trépans PDC, des alésoirs, des carottiers, des tubages, des tiges de forage, des équipements SPT, des échantillonneurs Shelby, des foreuses et d'autres pièces de forage.
Ils sont utilisés pour l'exploration minière, le forage géologique, le génie géotechnique et l'échantillonnage des sols.
Q : Qu'en est-il des conditions de livraison ?
1. Paiement : T/T, L/C, Western Union, Paypal, acompte de 30 % à l'avance et le reste avant la livraison.
2. Min. quantité de commande : 1 pièce.
3. Transport : par express DHL/TNT/Fedex, air, mer, train.
Q : Qu'en est-il de la remise ?
Q : Acceptez-vous les commandes d'échantillons ?
R : Oui, bien sûr, veuillez nous contacter pour plus de détails.
Q : Qu'en est-il de votre service après-vente ?
R : En tant que fabricant, nous offrons un support technologique rapide pour tous les problèmes et toutes les questions. En outre, nous acceptons le retour ou le remplacement des marchandises en cas de problème de qualité.
Q : Comment votre entreprise contrôle-t-elle la qualité ?
R : La qualité d'abord. Afin de garantir une haute qualité à nos produits, Roschen effectue toujours une inspection sérieuse de tous les produits et matières premières selon une procédure stricte. Nous avons obtenu le certificat ISO9001:2000 en 2004.
Contactez-nous à tout moment
