Système de forage à carcasse excentrique Odex pour le forage hydraulique de puits d'eau

Système de forage de tubage excentrique Odex pour foreuse hydraulique de puits d'eau

Système de forage de tubage excentrique Odex

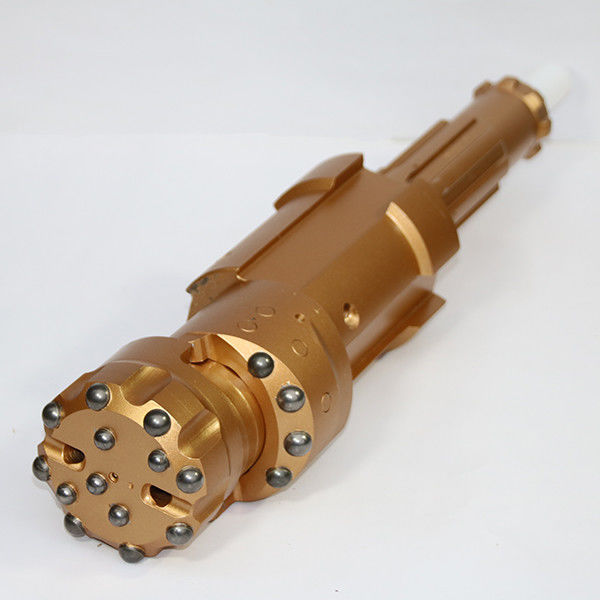

RoschenL'outil de forage excentrique de la société, comprenant un stabilisateur de tige et un trépan excentrique, l'extrémité du trépan excentrique est pourvue du premier bossage, la paroi interne du stabilisateur de tige est pourvue de la première rainure correspondant au premier bossage, et la paroi interne du stabilisateur de tige est pourvue de la première rainure de limitation le long de la direction circonférentielle, la paroi externe de l'extrémité est pourvue d'une rainure annulaire, le stabilisateur de tige est pourvu d'un trou de montage, et lorsque le trou de montage est équipé d'une tige de goupille, la tige de goupille peut être bloquée dans la rainure annulaire.

Cet outil de forage excentrique charge l'extrémité du trépan excentrique dans le stabilisateur de tige, la tige de goupille est insérée dans le trou de montage, la tige de goupille peut être bloquée dans la rainure annulaire, le trépan excentrique ne peut pas être retiré du stabilisateur de tige, le trépan excentrique est tourné, le premier bossage est en contact avec la paroi de la rainure de la première rainure de limitation, pendant le travail, le stabilisateur de tige entraîne la rotation du trépan excentrique à travers le premier bossage et la coopération de la première rainure de limitation, et le couple est concentré sur le premier bossage et la première rainure de limitation, et la tige de goupille et la rainure annulaire ne seront pas affectées par l'effet de torsion, ce qui permet de réduire les dommages de cet outil de forage excentrique et d'améliorer la durée de vie.

Spécifications techniques du système de forage de surcharge excentrique ODEX :

Nous pouvons concevoir des dimensions spéciales pour différents diamètres de tube de tubage.

Avantages

1. Applicable aux couches faiblement stables : La conception excentrique peut offrir une meilleure stabilité du trou de forage et un guidage du tubage dans les formations meubles, poreuses et facilement effondrables.
2. Vitesse de construction rapide : Certains processus permettent l'achèvement direct du forage et de l'installation du tubage sans construction de boue. Ce qui permet de raccourcir considérablement la période de construction.
3. Réduire le frottement du trou de forage : Le tubage excentrique forme un contact irrégulier dans la paroi du trou de forage, ce qui peut réduire le frottement global du trou de forage. Réduisant ainsi la charge de levage de l'équipement.

Comment acheter ?
Si vous souhaitez acheter un trépan odex, vous devez nous indiquer le diamètre extérieur et l'épaisseur de paroi du tubage dont vous avez besoin. Nous devons également connaître le diamètre du trou, le diamètre intérieur minimum du sabot de tubage et le modèle de marteau.

En général, vous devez choisir le système de tubage excentrique le plus adapté en fonction des conditions géologiques spécifiques, ainsi que de l'environnement de construction, du budget économique et des exigences techniques pour assurer le bon déroulement et l'efficacité du projet.

Si vous avez besoin de conseils, veuillez nous contacter :
