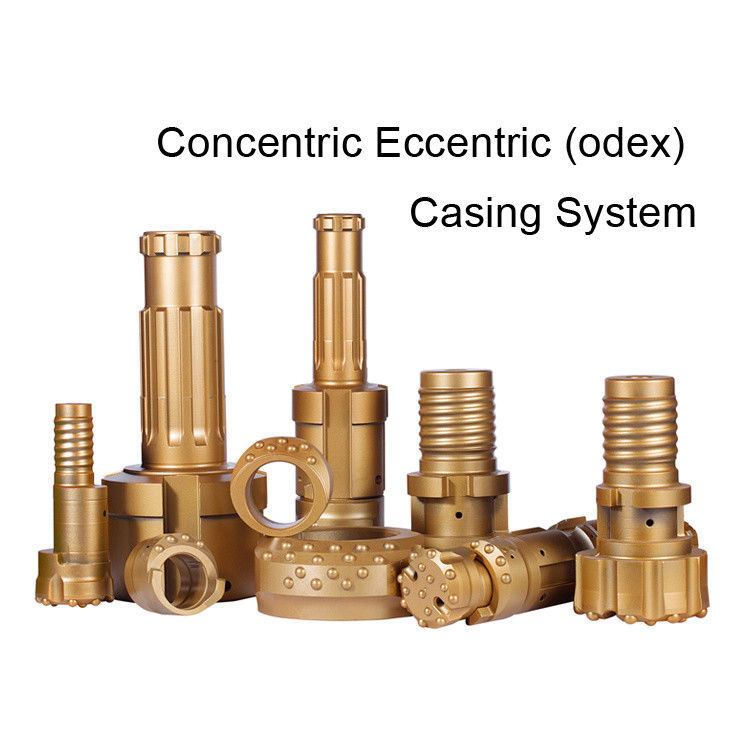

Système de forage à charge concentrée excentrique ODEX pour le forage de puits d'eau
RoschenL'outil de forage excentrique de la société, comprenant un stabilisateur de tige et un trépan excentrique, l'extrémité du trépan excentrique est pourvue du premier bossage, la paroi interne du stabilisateur de tige est pourvue de la première rainure correspondant au premier bossage, et la paroi interne du stabilisateur de tige est pourvue de la première rainure de limitation le long de la direction circonférentielle, la paroi externe de l'extrémité est pourvue d'une rainure annulaire, le stabilisateur de tige est pourvu d'un trou de montage, et lorsque le trou de montage est équipé d'une tige de goupille, la tige de goupille peut être coincée dans la rainure annulaire.
Système de forage à charge concentrée excentrique ODEX
Gamme pour diamètre de tubage 4 1/2"-12 3/4'
Queue de marteau DHD, SD, Mission, QL, etc.
Modèle :
ODEX76, ODEX90, ODEX115, ODEX140, ODEX165, ODEX190, ODEX240, ODEX280
Description du produit
Le système ODEX est un système de marteau de fond conçu pour faire avancer le tubage pendant le forage.
Le système ROSCHEN ODEX est composé d'un trépan pilote, d'un alésoir et d'un dispositif de guidage.
Ils sont fabriqués en acier allié et en carbure de haute qualité avec un traitement thermique strict. Le système ROSCHEN ODEX a été amélioré dans
de nombreux chantiers dans de nombreux domaines.
| SYSTÈME DE FORAGE DE TUBAGE EXCENTRIQUE ODEX - Paramètres typiques |
| Paramètre |
Gamme/Options typiques |
Remarques |
| Diamètre du tubage (OD) |
114 mm (4,5"), 140 mm (5,5"), 168 mm (6,5"), 194 mm (7,5") |
Tailles les plus courantes. Plus grandes/personnalisées disponibles. |
| Diamètre du trou foré |
~ 1,3x - 1,5x OD du tubage |
Déterminé par la taille de l'alésoir excentrique. |
| Matériau de l'alésoir |
Inserts en carbure de tungstène, acier allié dur |
Haute résistance à l'usure. |
| Type de tubage |
Joint affleurant, acier à haute résistance |
Assure la résistance et l'avancement en douceur. |
| Méthode d'entraînement |
Marteau supérieur (marteaux DTH), rotatif (fond de trou ou marteau ODEX) |
Compatible avec les appareils de forage standard. |
| Profondeurs typiques |
Jusqu'à plus de 100 mètres (plus de 300 pieds) |
Dépend des conditions du sol et de la capacité de l'appareil. |
Spécifications :
| Type ODEX |
Taille de tubage recommandée |
Épaisseur de paroi min. |
Diamètre du trépan pilote |
Diamètre de l'alésoir |
Pour les queues de marteau |
| OD max. |
Min. ID |
| mm |
pouce |
mm |
pouce |
mm |
pouce |
mm |
pouce |
mm |
pouce |
| 90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
| 115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
| 115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
| 140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
| 144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
| 165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
| 180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
| 230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
| 240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
| 280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
Avantages
1. Applicable aux couches faiblement stables : La conception excentrique peut offrir une meilleure stabilité du trou de forage et un meilleur guidage du tubage dans les formations lâches, poreuses et facilement effondrées.
2. Vitesse de construction rapide : Certains processus permettent l'achèvement direct du forage et de l'installation du tubage sans construction de boue. Ce qui raccourcit considérablement la période de construction.
3. Réduire le frottement du trou de forage : Le tubage excentrique forme un contact irrégulier dans la paroi du trou de forage, ce qui peut réduire le frottement global du trou de forage. Réduisant ainsi la charge de levage de l'équipement.
Comment acheter ?
Si vous souhaitez acheter un trépan odex, vous devez nous indiquer le diamètre extérieur et l'épaisseur de paroi du tubage dont vous avez besoin. Nous devons également connaître le diamètre du trou, le diamètre intérieur minimum du sabot de tubage et le modèle du marteau.
En général, vous devez choisir le système de tubage excentrique le plus adapté en fonction des conditions géologiques spécifiques, ainsi que de l'environnement de construction, du budget économique et des exigences techniques pour assurer le déroulement sûr et efficace du projet.
