Échantillonneur de sol Mazier: échantillonnage supérieur du noyau non perturbé pour les sols mous et les enquêtes géotechniques

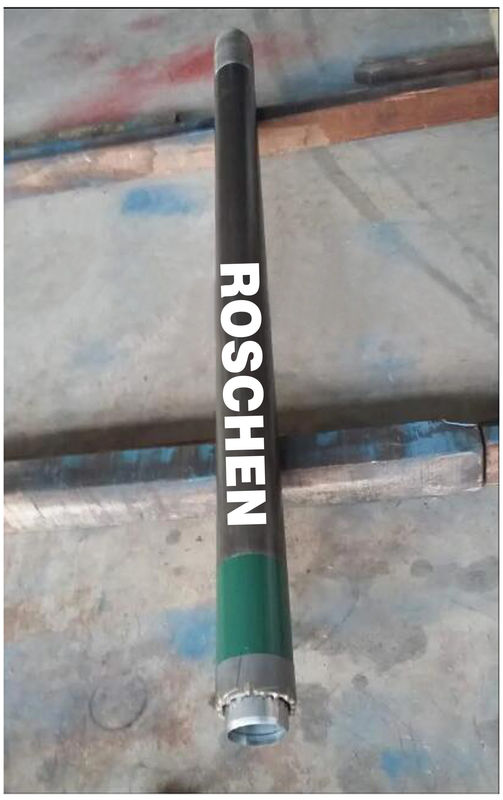

L'échantillonneur de sol Mazier (souvent appelé Mazier Core Barrel) est la solution de pointe pour l'obtention d'échantillons de sol de base non perturbés à haut rendement dans des sols très mous, instables,ou formations non consolidéesConçus spécialement pour les matériaux difficiles comme le sable, les boues, les marbres, les argileux, les pierres de boue et les schistes mous,Ce système à baril de noyau à trois tubes garantit l'intégrité de l'échantillon essentielle pour des tests de laboratoire géotechniques précis et des analyses géologiques..
Caractéristiques clés et technologie:
Conception à trois tubes: construction unique à trois parois protège l'échantillon pendant le forage et l'extraction,minimiser les perturbations et maximiser les taux de récupération (souvent atteignant 100% dans les formations cibles).
Tubes intérieures à ressort avec "pull-ahead": le mécanisme automatique breveté est équipé d'un ensemble de tubes intérieurs à ressort.agissant comme une chaussure de coupeDans les couches plus dures, le tube se rétracte automatiquement.
Coreliner en PVC intégré: une doublure en PVC lisse se trouve à l'intérieur du tube intérieur, assurant un retrait facile et non contaminé des échantillons et un transport sûr vers le laboratoire.Cette compatibilité de revêtement est idéale pour les essais triaxiaux et autres analyses géotechniques sensibles.
"Basket" Core Catcher: empêche efficacement la chute de matériaux mous et granulaires lors de la récupération du baril.
Chaussures de coupe polyvalentes: disponibles dans différentes longueurs pour optimiser les performances dans différentes formations de douceur à moyenne.
Bits de noyau compatibles: conçus pour fonctionner sans heurts avec des bits de noyau en carbure de tungstène (TC), un choix rentable pour les surcharges non consolidées et les roches molles.
Des avantages inégalés:
Qualité exceptionnelle des échantillons: fournit des échantillons vraiment intacts essentiels pour des essais fiables de la mécanique du sol (par exemple, triaxial, perméabilité).
Récupération maximale du noyau: taux de récupération presque parfaits, même dans des sols notoirement difficiles et sans cohésion tels que les sables en vrac et les boues.
Réduction des perturbations d'échantillonnage: la chaussure de coupe et le coreliner à traction avant réduisent considérablement les perturbations mécaniques et induites par le fluide.
Prêt pour le laboratoire: le diamètre du noyau obtenu (par exemple, 74 mm pour un trou de 101 mm) est de taille optimale pour l'équipement de laboratoire géotechnique standard.
Flexibilité opérationnelle: fonctionne efficacement dans un large éventail de conditions de sol doux courantes dans les enquêtes sur les sites géotechniques, les forages environnementaux et la surcharge d'exploration minière.
Standard mondial éprouvé: largement approuvé et utilisé en Europe, en Australasie et dans le monde entier pour les carottes de sol souples exigeantes.
Les spécifications du canon de base de Mazier:
Désignation de la taille | Diamètre du trou (mm) | Diamètre du noyau (mm) |
---|---|---|
86 | 86 | 62 |
101 | 101 | 74 |
116 | 116 | 83 |
131 | 131 | 99 |
146 | 146 | 113 |
(La taille de 101 mm est la plus courante, offrant un équilibre idéal entre la taille du trou et le volume de l'échantillon pour les tests en laboratoire.)
Composants clés:
Tubes extérieures
Tubes intérieures (avec ressort)
Assemblée de tête
Coupe de chaussure (projection)
Tubes de sédimentation en PVC
Le " panier " de l'attaquant
Stabilisateurs
Pièces de noyau compatibles (par exemple, carbure de tungstène pour formations molles)
FAQ:
Q: Pour quelles formations le Mazier Sampler est-il le mieux adapté?
R: Il excelle dans les sols très mous à moyens: sable, limon, argile, marle, boue, schiste doux, plâtre et surcharge non consolidée.
Q: Pourquoi la récupération d'échantillons est-elle si élevée avec le Mazier?
R: La chaussure de coupe en saillie protège le noyau contre les fluides de forage, la conception du triple tube minimise les vibrations et les perturbations, et le capteur de panier retient le matériau en vrac.
Q: Quel est le diamètre du noyau pour les tests en laboratoire?
R: Le diamètre du noyau varie de 62 mm (86 trous) à 113 mm (146 trous).
Q: Peut-il forer dans la roche dure?
R: Principalement pour les formations molles. Pour les roches dures, il est conçu pour être utilisé conjointement avec des barils de noyau de roche dure dédiés (comme la série T2 ou T6) une fois que la surcharge plus douce est pénétrée.
Q: Quel type de bit de noyau est utilisé?
R: Les morceaux de noyau en carbure de tungstène (TC) sont le choix standard et rentable pour les formations douces et abrasives ciblées par Mazier.
Optimisez vos résultats d'échantillonnage des sols mous. Le Mazier Soil Sampler établit la référence pour l'obtention de noyaux de haute qualité et intacts essentiels à une conception et une analyse géotechniques précises.Demandez un devis ou contactez notre équipe technique aujourd'hui pour spécifier la taille idéale de Mazier pour votre prochain projet.
