Système de forage à boîtier excentrique odex pour le forage de puits d'eau

Système de forage à boîtier excentrique odex pour le forage de puits d'eau

Le forage à travers des formations avec une formation non consolidée en vrac entraîne toujours des problèmes tels que l'effondrement ou l'effondrement du trou de forage.

Lors du forage dans des formations non consolidées, dites surchargées, il est difficile de récupérer les cordes de forage après le forage du trou.le trou de forage est souvent perdu avant qu'un tube de boîtier puisse être inséré pour le soutenir, il existe actuellement deux types de systèmes de forage à surcharge excentrique et concentrique qui représentent la dernière technologie en matière d'avancement simultané de la carcasse.

Système de perçage excentrique ou appelé Odex par Atlas copco et TUBEX par Sandvik, qui vous permet de percer et de percer des trous profonds simultanément dans tous les types de formations,Même ceux avec de gros rochers.On peut utiliser des diamètres de carcasse allant de 89 mm (ODEX 76) à 273 mm (ODEX 240), cette méthode est basée sur un pivot et un remorqueur excentrique.qui forent ensemble un trou légèrement plus grand que le diamètre extérieur du tube d'enveloppeCela permet au tube de coque de suivre la perceuse dans le trou.

Système de forage ODEX Étapes:

1Lorsque le forage commence, le réacteur ODEX se déplace et réacte le trou pilote suffisamment large pour que le tube d'enveloppe puisse glisser derrière l'assemblage de la perceuse.
2Lorsque la profondeur requise est atteinte, la rotation est soigneusement inversée, après quoi le remorqueur s'élance, permettant de tirer l'ensemble de la perceuse par le boîtier.
3Les tubes d'enveloppe qui doivent être laissés dans le trou de forage doivent être scellés au fond du trou au moyen de coulis de ciment ou d'un autre agent d'étanchéité.
4Le forage se poursuit jusqu'à la profondeur souhaitée dans le sous-sol en utilisant des cordes de forage conventionnelles.

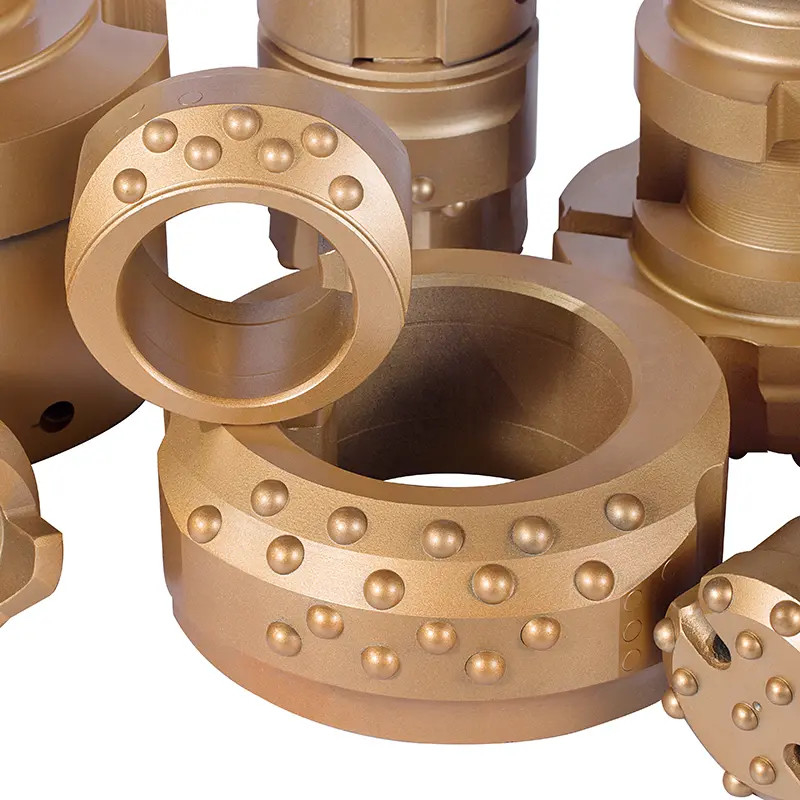

Liste des pièces du système de forage Odex à boîtier excentrique

*PROCEDURE de travail*

Système de boîtier excentrique ODEXSpécifications techniques:
