Bits de forage à noyau de diamant haute performance pour l'avancement du tube de boîtier
Bits de forage à noyau de diamant haute performance pour protection contre le tube de boîtier
Bits de forage à noyau de diamant haute performance pour la manipulation du tube de boîtier

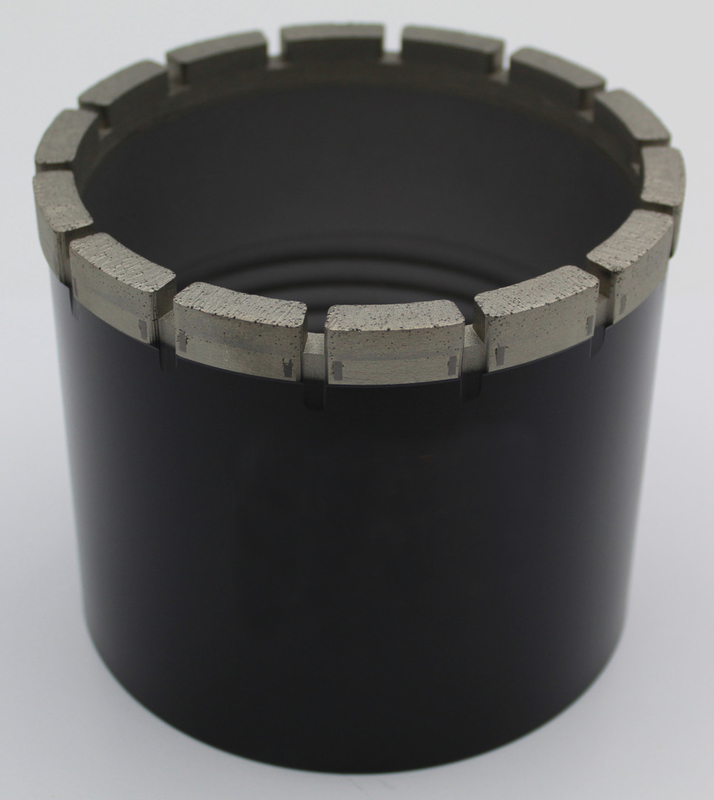

Chaussure de boîtier de diamant professionnel pour la protection de la distorsion du tube de boîtier
Sigle de surface du boîtier de diamant pour les formations molles et abrasives
Chaussure de boîtier
Le bit de chaussure de boîtier est principalement utilisé dans la manipulation du tube de boîtier dans les surfaces de la Terre peu profonde, et nous avons des chaussures de boîtier un peu en dure de dureté pour mieux s'adapter divers
bits de tube de boîtier
Le bit de diamant de la chaussure de boîtier est principalement composé de corps en acier monocristallant en diamant, de carbure de tungstène et de diamant en diamant polycristallin
Fonctions principales de la chaussure de boîtier:
1): Protéger les extrémités du boîtier de la distorsion.
2): Aidez le boîtier à traverser la strate au lit Rock.
3): transporter la boue à la surface de la terre.
4): Aidez le passe-bas du boîtier lorsque la tige de forage est dans le trou.
La chaussure de boîtier de diamant imprégnée est la plus couramment utilisée car elle a la plus large gamme d'applications et est généralement l'outil le plus efficace pour faire progresser le boîtier à travers des couches de surcharge. Nous avons deux types de chaussures de boîtier de diamant imprégnées de couronne avilable, de graisse et de vide en V.
La chaussure de boîtier de diamant imprégné est la plus couramment utilisée car elle a la plus large gamme d'applications et est
Généralement, l'outil le plus efficace pour faire progresser le boîtier à travers des couches de morts. Nous avons deux types de couronne de
Chaussures en boîtier de diamant imprégné disponibles, à plat et à anneau en V.
La chaussure de boîtier de diamant de surface diffère du type imprégné en ce qu'ils sont réglés avec une seule couche de
Diamant de forage naturel dans un motif pré-déterminé sur les surfaces de travail de l'outil. Ensemble de surface en diamant
Des chaussures sont recommandées pour une utilisation lors du forage des formations relativement douces et abrasives telles que le grès ou
calcaire.
Ensemble de chaussures de boîtier en carbisten-carbure avec de grands éléments de tungstène-carbure qui sont physiquement intégrés dans le
couronne de l'outil. Le tungstène-carbure ne possède pas la dureté du diamant mais il est très rentable
Moyens de forage à travers des formations non consolidées plus douces. L'application de ce type de chaussure de boîtier est
principalement dans une étude géotechnique des sols ou pour faire progresser les tubes de boîtier à travers des couches de morts
composé principalement d'argile, de sable, de gypse ou de schiste doux.
| Spécifications du bit de boîtier |
| Taper |
Taille |
Diamètre extérieur |
Diamètre intérieur |
| pouce |
MM |
pouce |
MM |
| Chaussures de boîtier standard |
Rw |
1,475 ~ 1,465 |
37,46 ~ 37,21 |
1,188 ~ 1,183 |
30.18 ~ 30,05 |
| EW |
1.1880 ~ 1,870 |
47,75 ~ 47,50 |
1,497 ~ 1,492 |
38.02 ~ 37,90 |
| Aw |
2,350 ~ 2,340 |
59,69 ~ 59,44 |
1,902 ~ 1,897 |
48.31 ~ 48.18 |
| Bw |
2,970 ~ 2,960 |
75.44 ~ 75.19 |
2,377 ~ 2,367 |
60,38 ~ 60,12 |
| NW |
3,620 ~ 3,610 |
91,95 ~ 91,70 |
2,997 ~ 2,987 |
76.12 ~ 75.87 |
| HW-CDDA |
4.632 ~ 4.617 |
117,65 ~ 117,27 |
3,930 ~ 3,920 |
99,82 ~ 99,57 |
| HW-DCDDA |
4.632 ~ 4.617 |
117,65 ~ 117,27 |
3,980 ~ 3,970 |
101.09 ~ 100,84 |
| HWT |
4.632 ~ 4.617 |
117,65 ~ 117,27 |
3,930 ~ 3,920 |
99,82 ~ 99,57 |
| PW |
5.660 ~ 5.640 |
143,76 ~ 143,26 |
4,865 ~ 4,850 |
123,57 ~ 123,19 |
| Pwt |
5.660 ~ 5.640 |
143,76 ~ 143,26 |
4,865 ~ 4,850 |
123,57 ~ 123,19 |
| Swin |
6,800 ~ 6,780 |
172.72 ~ 172.21 |
5,948 ~ 5,933 |
151.08 ~ 150,70 |
| Uw |
7.815 ~ 7,785 |
198,50 ~ 197,74 |
6.916 ~ 6.896 |
175.67 ~ 175.16 |
| Zw |
8.825 ~ 8,795 |
224.15 ~ 223,40 |
7.987 ~ 7,967 |
202.87 ~ 202.36 |
| Chaussures de boîtier métrique |
46 mm |
1,818 ~ 1,808 |
46.18 ~ 45,92 |
1,462 ~ 1,452 |
37.13 ~ 36,88 |
| 56 mm |
2.210 ~ 2.200 |
56.13 ~ 55,88 |
1,855 ~ 1,845 |
47.12 ~ 46.87 |
| 66 mm |
2,603 ~ 2,593 |
66.12 ~ 65.87 |
2.249 ~ 2,239 |
57.12 ~ 56,87 |
| 76 mm |
2,997 ~ 2,987 |
76.12 ~ 75.87 |
2,643 ~ 2,633 |
67.13 ~ 66,88 |
| 86 mm |
3,391 ~ 3,381 |
86.13 ~ 85,88 |
3.037 ~ 3.027 |
75.14 ~ 76,89 |
| 101 mm |
3,985 ~ 3,970 |
101.22 ~ 100,84 |
3,460 ~ 3,445 |
87,88 ~ 87,50 |
| 116 mm |
4,575 ~ 4,560 |
116.20 ~ 115.82 |
4.063 ~ 4.048 |
103.20 ~ 102,82 |
| 131 mm |
5.165 ~ 5.150 |
131.19 ~ 130,81 |
4.700 ~ 4.685 |
119.38 ~ 119.00 |
| 146 mm |
5,755 ~ 5,740 |
146.18 ~ 145,80 |
5.244 ~ 5.229 |
133,20 ~ 131,81 |
| Chaussures en boîtier standard (pour une utilisation avec DCDMA et CDDA STANDARD CASING) |
Bw |
2,970 ~ 2,960 |
75.44 ~ 75.19 |
2.220 ~ 2.210 |
56.39 ~ 56.13 |
| NW |
3,620 ~ 3,610 |
91,95 ~ 91,70 |
2,845 ~ 2,835 |
72.26 ~ 72.00 |
| HW |
4.632 ~ 4.617 |
117,65 ~ 117,27 |
3,782 ~ 3,772 |
96.06 ~ 95,81 |
| Bits de boîtier à gros kert (pour une utilisation avec le boîtier standard DCDMA et CDDA) |
BW (BWL) |
2,970 ~ 2,960 |
75.44 ~ 75.19 |
1,880 ~ 1,870 |
47,75 ~ 47,50 |
| NW (NWL) |
3,770 ~ 3,755 |
95,76 ~ 95,38 |
2,505 ~ 2,495 |
63,63 ~ 63,38 |
| HW (HWL) |
4.815 ~ 4.795 |
122.30 ~ 121,80 |
3,350 ~ 3,340 |
85.09 ~ 84,84 |
Norme britannique BS879
Chaussures en boîtier de puits d'eau |
4 pouces |
4.635 ~ 4.615 |
117.73 ~ 117,22 |
3,824 ~ 3,809 |
97.13 ~ 96,75 |
| 5 pouces |
5.660 ~ 5.640 |
143,76 ~ 143,26 |
4.833 ~ 4.813 |
122,75 ~ 122,25 |
| 6 pouces |
6,800 ~ 6,780 |
172.72 ~ 172.21 |
5.833 ~ 5.818 |
148.15 ~ 147,75 |
| 8 pouces |
8,835 ~ 8,815 |
224.41 ~ 223,90 |
7,835 ~ 7,815 |
199.01 ~ 198,50 |
| 10 pouces |
10.940 ~ 10.920 |
277.88 ~ 277,37 |
9.825 ~ 9.805 |
249.56 ~ 249.05 |
| Remarque: la taille ci-dessus est uniquement pour des diamètres de référence et non standard et peut-être disponible sur demande. |
