9-1/2 baril de noyau d'huile de » x 5-1/4 » avec le joint de sécurité, équipements intérieurs d'ajustement de baril

ensembles 1
MOQ
Negotiation
Prix
9-1/2 baril de noyau d'huile de » x 5-1/4 » avec le joint de sécurité, équipements intérieurs d'ajustement de baril
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
modèle: En bas du marteau de trou, marteau de DTH
Utilisez: En bas du perçage de trou, perçage de DTH
Article de nom: matériel de forage de puits de l'eau
Matériaux: Haut acier de manganèse
machine à: Installation de foret hydraulique de chenille
Utilisation: Perçage minéral, perçage de noyau d'exploration
Outils: en bas des outils de perçage de trou
Type: Cercle, DHD, QL, écart-type, mission, marteau de DTh de série de CANNETTE DE FIL
Surligner:

outils de perçage de noyau

,

Vers le bas outils de perçage de trou

Informations de base
Lieu d'origine: Allemagne
Nom de marque: ROSCHEN
Certification: ISO, API
Numéro de modèle: 9-1/2, 8" x5-1/4 » (12-1/4 » section de trou), 6-5/8 5-1/4 » x » » repérage, 8", » repérage 6-5/8
Conditions de paiement et expédition
Détails d'emballage: Caisse d'emballage en bois
Capacité d'approvisionnement: 10 jeux
Description de produit

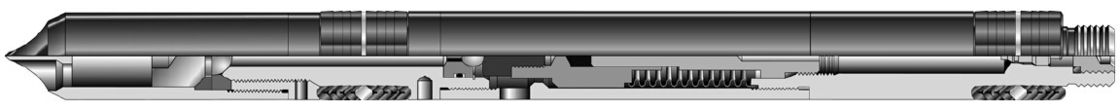

9-1/2 baril de noyau d'huile de » x 5-1/4 » avec le joint de sécurité, équipements intérieurs d'ajustement de baril

Barils de noyau de série de HT et de HD


Des barils de noyau résistants de HT et de HD ont été développés pour le couple élevé, longue longueur creusant en trous fortement déviés. Ils ont coupé 2-1/8 ' et 5-1/8 ' noyaux de diamètre, respectivement. Solidement construit avec de la haute tuyauterie structurelle d'acier allié, les barils de noyau comportent un renversement de joint d'outil de sécurité. Les barils de HD incorporent les connexions externes de fil de tube de double standard pour augmenter la force de l'outil. Les barils de dénoyautage de HD sont disponibles dans la norme 30 longueurs de pied. Les tubes externes de HT peuvent être joints aux longueurs de forme 20 270ft (82m), et les tubes externes de HD peuvent être joints aux longueurs de forme à 360 pi (110m). Ces systèmes de dénoyautage sont entièrement stabilisés par les stabilisateurs intégraux.

Le système emploie le système de fond de (LDA) d'ajustement de chambre à air. Le grand choix d'ajustement de LDA facilite l'espacement précis de la chambre à air par rapport au peu de noyau, compensant la dilatation thermique des chambres à air.

Caractéristiques et avantages

1. L'assemblée paritaire facultative de sécurité fournit une connexion filetée par biens qui peut être cassée facilement sur le plancher d'installation pour accélérer la récupération de noyau. Les barils standard de HD ont un sous-marin supérieur.

L'ensemble de pivot permet la rotation libre de maximum pour des taux de pénétration de maintien et la récupération douce de noyau. La boue traversent le baril de noyau est optimisée pour commander l'hydraulique de dénoyautage et pour maintenir la circulation.

Le palier de butée lubrifié par boue avec les roulements à billes gâchés élimine le besoin de surface lubrifiant des dispositifs. Les roulements à billes, inchangés par la température ou la pression inférieure de trou, permettent le trou chaud ou les applications à haute pression.

Une prise de décompression permet à l'opérateur de circuler un volume prescrit par le baril de noyau avant de creuser, s'assurant qu'une chambre à air et un trou propres avant le dénoyautage commence.

Une fois assise dans la prise de soulagement, la boule en acier de baisse détourne des fluides de perçage par des ports au-dessus de la chambre à air, entraînant l'écoulement de boue entre les tubes intérieurs et externes. Ceci réduit au minimum la contamination de noyau et maintient la circulation au peu pour le nettoyage et le refroidissement appropriés.

Le système de fond d'ajustement permet le positionnement correct de la chambre à air au-dessus de la tête de noyau. Un large éventail d'ajustement compense facilement la dilatation thermique différentielle à l'aide des chambres à air d'aluminium ou de fibre de verre.

Les stabilisateurs de chambre à air fournissent la stabilisation optima et la rigidité améliorée des barils intérieurs quand de longs barils de noyau sont configurés.

Les stabilisateurs externes de tube fournissent un sous-marin à nervures pour réduire le baril de noyau/contact externe de tube contre le mur de puits, réduisant le risque de différentiel collant et empêchant l'usage prématuré de baril de noyau pour prolonger la vie d'outil.

L'indicateur facultatif de confiture de noyau permet la détection immédiate de bloquer le noyau en causant une augmentation dans la colonne. Pression sur la surface, s'assurant que les noyaux ne sont pas dus perdu aux stabilisateurs fraisants et de type pilote de chaussure de chambre à air le plus bas de gamme de la chambre à air contre incidence et les servir de peu de noyau ou de fin de peu de pilote pour guider le noyau dans le receveur. La réduction de bloquer de noyau est anticipée.

Le receveur de noyau standard de ressort avec l'identification de poussière abrasive de carbure de tungstène fournit la prise sur des noyaux consolidés. Quand retirant la ficelle le fond, le receveur de ressort cassera le noyau et empêchera sa perte tout en recherchant le baril sur la surface.

Le baril de HD est conçu pour être employé dans des applications de dénoyautage de moteur dans des inclinations de trou dépassant 90 degrés.

Opération

A. Preparing et vérification vers le haut de travail avant emploi.

1. Doit être sûr qu'il n'y a pas des poissons ou d'autres en métal dur.

2. Vérification vers le haut de environ le baril de dénoyautage.
• Le fil de connexion et l'anneau de frottement du sous-marin de sécurité devraient être intacts et tous les joints circulaires de cachetage doivent ne pas être endommagés.

• L'ensemble de pivot doit être tourné lissé.

• Il n'y a pas des déformations et des failles affectant la force des barils intérieurs ou extérieurs qui le filet de vis devrait être intact.

• Le receveur de noyau soit utilisé devrait avoir l'élasticité appropriée. Les grains de carbure de tungstène d'une couche de soudure devraient être de taille uniforme et le visage d'une couche devrait être plat.

• L'O.D. du stabilisateur a pour ne pas être plus grand que le peu de dénoyautage mais pour ne pas être quatre millimètres plus petit que lui.

3. Baril de noyau se réunissant

• Quand le baril de noyau est assemblé, la bille d'acier n'est pas mise dans elle. Après que le baril fonctionne au fond du puits et du lavage en même temps, mis dans la boule par le trou intérieur sur le siège et puis commence à forer le noyau.

• Soulevez le fil intérieur de baril pour creuser l'ensemble de pince ainsi que le fil extérieur de tube pour abaisser le stabilisateur (ou le mamelon de différence) au site bon par le mamelon d'ascenseur. Le tube extérieur est relié au peu de dénoyautage et mis en trou bon comme la manière le déclenchement dans le collier de perceuse tandis qu'il est coincé par la sécurité glisse.

• Maintenez le baril intérieur par le mandrin. Reposez-le sur le dessus du baril extérieur et la vis outre du mamelon d'ascenseur. Reliez les barils intérieurs choisis et l'extérieur barrels dans l'ordre comme ci-dessus la manière. Les barils intérieurs sont vissés dessus fermement par les pinces à chaînes.

• Après que le sous-marin de sécurité et l'ensemble de pivot sur l'installation soient reliés au dessus de la chambre à air, du mandrin de bande et de inférieur le baril intérieur pour faire la goupille de fil du sous-marin de sécurité être reliés dans la boîte de fil des barils extérieurs.

• Le fond du type de pilote de chaussure de chambre à air est de 8 à 13 millimètres indépendamment de l'épaule intérieure du peu, autrement de l'ajustement de fond de contrôle.

B. Operation

1. Actionnez la tranquilité en voyage et interdisez la force soudaine pour empêcher l'outil de balancer violemment.

2. En courant l'outil lentement quand il rencontre le siège principal, faites un coude ou rétrécissez le forage au cours du déclenchement dedans. S'il est arrêté, devrait aléser en bas du forage encore avec le peu de cône.

3. Quand l'outil est arrêté par la prise de sable (ou d'autres tombant dedans), devrait circuler la boue et tourner l'outil de perçage en même temps pour laver vers le bas.

4. Après l'outil fonctionnant au fond de bien, circulez la boue entièrement pour laver le baril intérieur et le fond de bien, et puis font l'ajustement de sensibilité.
5. la rotation soudainement dans la direction inverse n'est pas autorisation d'empêcher la sécurité d'être vissé.

C. opération de dénoyautage
Ficelle de perçage inférieure lentement pour laisser le contact de peu de dénoyautage le fond du puits. Adoptez la vitesse de limitation du bas et la basse pression de perçage (environ 5 KN) à l'essai. Courez l'outil sans à-coup jusqu'à ce que le fond du puits coïncide avec la forme du peu et ajustez alors les paramètres graduellement de dénoyautage de technique sur des données recommandées.

D. Coring Operation

1. La perceuse doit alimenter régulièrement et de la pression de perceuse doit être augmentée graduellement pour éviter l'oblique-glissement.

2. Interdisez de courir la ficelle de perceuse strictement sous la grande pression de perçage.

3. L'alimentation de perceuse doit être actionnée par la foreuse principale ou par l'homme spécial affecté.

4. La circulation et le forage ne devraient pas être renversés généralement dans l'opération de dénoyautage alors que le peu de dénoyautage ne part pas du fond du puits à moins qu'un accident.

E. Avis d'opération de dénoyautage

1. Attention à la vitesse et à la pression de rotation de pompe etc. au cours d'opération de dénoyautage. Si anormal le changement se produit, devrait traiter lui résolument.

2. Si la pression de pompe augmente graduellement et la vitesse de rotation diminue en même temps mais la pression de pompe revient à la normale soulevant alors la ficelle de perceuse, le peu de dénoyautage est porté déchiré sous la situation générale et vous devez couper le noyau et puis se déclencher.

3. Si la pression de pompe augmente soudainement et la vitesse de rotation diminue évidemment en même temps, cette situation s'avère que cela le peu de dénoyautage entre dans la formation douce et est enveloppé par l'argile et alors vous devez ajuster la pression de perçage.

4. Si la pression de pompe augmente et la vitesse de rotation ne change pas mais la pression de pompe fait pas des diminutions soulevant alors la ficelle de perceuse, le trou d'eau du peu est bloqué à beaucoup de situations. Si cette situation ne peut pas être dégagé, doit couper le noyau et se déclencher.

5. La pression de pompe est grande ondulée tandis que la vitesse de rotation est maintenant rapide, maintenant lent. La raison est que la formation dure est entrelacée avec le doux et ainsi la pression de perçage devrait être ajustée.

6. La pression de pompe deviennent basse tandis que la vitesse de rotation diminue évidemment et l'opération de dénoyautage n'a même aucune longueur de perçage.

F. Core Breaking et se relier simple de tuyau

1. Piqûre de levage de perceuse lentement à l'heure du noyau se cassant avec prêter l'attention pour observer l'instrument d'affichage de poids. Si les augmentations de poids de coup de 50 à 150KN et revient alors à la normale immédiatement, il est montrées que le noyau a été cassé. Si les augmentations de poids de coup de 50 à 150 KN et ne pas retourner alors à la normale, vous cessent de soulever la ficelle de perçage. Gardez la force de traction pour creuser et augmentez le débit de boue pour circuler jusqu'à ce que le noyau soit cassé.

2. Si le poids de coup n'augmenterait pas avec la ficelle de perceuse de levage (dépassez la longueur comprimée), vous devriez se déclencher immédiatement.
3. Si un besoin simple de tuyau d'être relié, cassent le noyau et insèrent la goupille d'arrêt du turnplate pour maintenir la ficelle de perceuse immobile. Après qu'un tuyau simple soit relié à la ficelle de perceuse, ficelle de perceuse inférieure lentement sur le fond du puits. Augmentez alors le poids plus grand 10% | 50% de perçage qu'avant pour transformer l'insertion de noyau de reste en pince de noyau. Après ficelle de perceuse de levage et poids de renvoi de coup à avant, turnplate et poids courus de perçage d'augmentation graduellement aux paramètres recommandés.

Entretenez l'instruction

1. Vérifiez si ou l'ensemble de pivot, chambre à air, en dehors de tube, de stabilisateur, de peu de dénoyautage et du fil de connexion.
2. Vérifiez vers le haut du fil de connexion de l'ensemble de pivot, la pince etc. intérieure et de noyau se desserre ou pas.
3. rapport

• Doit tourner lissé.

• Le dégagement le long de la direction axiale ne peut pas dépasser cinq millimètres.

4. Joint de sécurité

• Vérifiez vers le haut du joint circulaire de cachetage et changez au-dessus de lui a endommagé.

• Devrait être la graisse antirouille nettoyée d'après utilisation et de diffusion sur le filet de vis.

5. Le stabilisateur doit être réparé quand il est porté et déchiré jusqu'à ce que l'O.D. de lui soit de plus petits quatre millimètres que le peu O.D.

6. L'outil de dénoyautage doit être après utilisation propre lavé. Répandez la graisse antirouille sur des filets de vis. Les pièces et les outils auxiliaires sont endroit dans la boîte.

7. L'outil de dénoyautage ne peut pas laisser être RAM au cours de l'expédition aussi bien que du chargement ou du déchargement et devrait être soulevé et étendu sans à-coup.

En passant commande, spécifiez svp :

1. Nom et numéro de la pièce d'assemblée

2. Taille de noyau

3. O.D. et identification de baril externe

4. O.D. et identification de baril intérieur

5. Types et taille de stabilisateurs

6. Connexion supérieure

Caractéristiques de baril de noyau de caractéristiques de baril de noyau

4-3/4 ' x 2-5/8 '

6-3/4 ' x 4'

8' x 5-1/4 '

Longueur de baril de noyau

Multiples de 30ft

Multiples de 30ft

Multiples de 30ft

Tube externe

4-3/4 ' x 3-3/4 '

6-3/4 x 5-3/8 '

8' x 6-5/8 '

Chambre à air

3-3/8 ' x 2-7/8 '

4-3/4 ' x 4-1/4 '

6-1/4 ' x 5-1/2 '

Connection* supérieur

3-1/2 ' SI

4-1/2 ' SI

6-5/8 ' REPÉRAGE.

Trou

2-7/16 '

3-5/32 '

3-5/32 '

Taille de bille d'acier

1,000'

1,250'

1,250'

Capacité de mémoire O.D.

2-5/8 '

4'

5-1/4 '

Tailles recommandées de trou

5-3/4 ' | 7'

8 | 9'

9 | 12-1/4 '

Poids Ibs (brut).

1900

4350

5800

Max.Pull recommandé

292 000

571 000

663 000

Couple de rendement (pi. Ibs.)

22 100

55 300

64 900

Couple de maquillage (pi. Ibs)

10 000

30 000

40 000

Paramètres d'emploi

WOB (minimum/maximum)

4,500/16,7000Ibs

12,500/27,500Ibs

20,000/40,000Ibs

T/MN (minimum/maximum)

40/350 (moteur)

40/400 (moteur)

40/250 (moteur)

Capacité liquide (minimum/maximum)

100/210 GAL/MN

200/450 GAL/MN

390/450 GAL/MN

Spécifications de chambre à air de fibre

La masse de Volumic (1000kg/m3)

Coefficient de dilatation thermique (- 108/℃)

Coefficient de conduction de chaleur (W/m.℃)

Résistance à la traction (MPA)

La température fonctionnante (℃)

1,9

7

0,3

420

150

Fil inférieur de tube externe

Baril de noyau

Tube externe

Fils par pouce

A

B

C

D

E

4-3/4 ' x 3-3/4 '

4-3/4 ' x 3-3/4 '

4TPI

121

95

111,251

107,949

50,8

6-3/4 ' x 5-3/8 '

6-3/4 ' x 5-3/8 '

4TPI

172

136,5

156,771

153,469

63,5

8' x 6-5/8 '

8' x 6-5/8 '

4TPI

203

168

188,521

185,219

63,5
