Système de perçage de terrains de recouvrement de peu de perceuse de terrains de recouvrement 70mm - 400mm OD
Le système de perceuse de Stratex

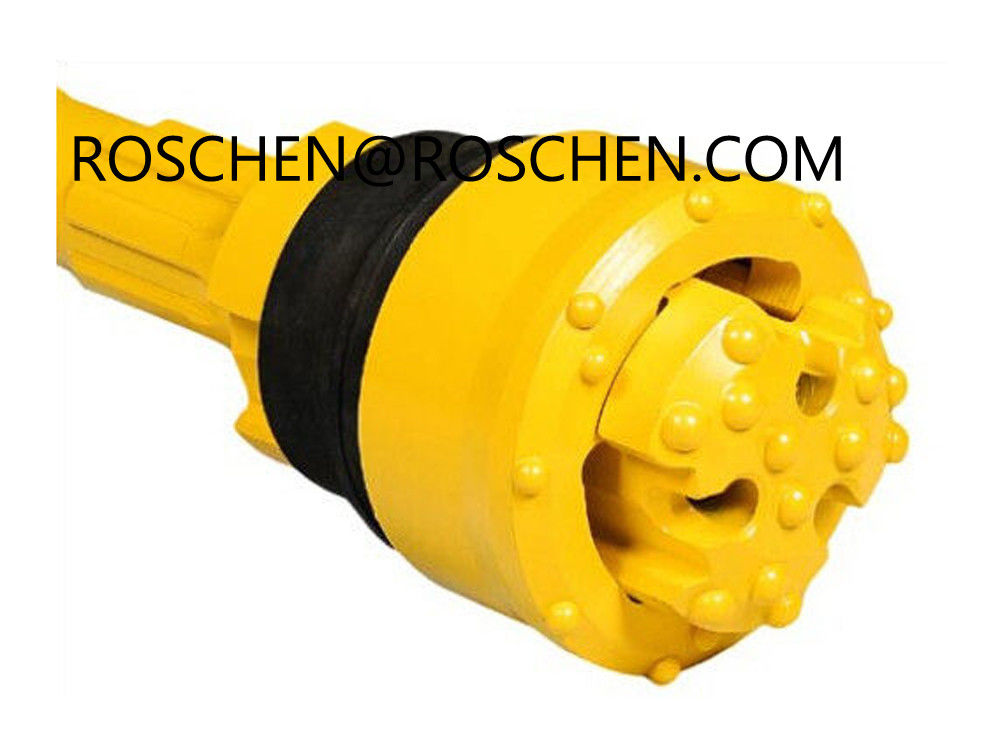

Le système de perceuse de Stratex (SDS) est un système de perçage de terrains de recouvrement conçu pour des conditions où un trou enfermé est exigé. Les trous s'effondrants tendent à rendre le perçage de terrains de recouvrement cher, avec le matériel de forage perdu et le temps d'arrêt.
En coopération avec des perceurs et des entrepreneurs de perçage, le SDS a été développé pour surmonter ces problèmes. La conception excentrique brevetée et la baisse outre du peu de perceuse de l'anneau (DOR) permettent la ficelle et l'enveloppe de perceuse à abaisser dans le trou simultanément avec un système conventionnel de perçage de marteau.
Le peu conçu excentrique de SDS tourne à l'extérieur et fore un trou de plus grand diamètre que l'enveloppe, évitant des éboulements, des lavages, et d'autres problèmes communs dans des opérations de forage normales dans les strates molles et de type gravier ou la roche lâche. Depuis 90% des terrains de recouvrement du monde le perçage est dans les strates lâches, utilisation potentielle du SDS est énorme.
Après atteinte de la profondeur indiquée, l'alésoir-peu de SDS est rentré en renversant la direction de la rotation et en appliquant la tension sur l'alésoir-peu, qui a une chandelle et se rétractera dans l'enveloppe pour le retrait facile du train de sonde entier. Ceci part de l'enveloppe en place pour d'autres applications ou pour le retrait à une date ultérieure. La méthode de SDS est conçue pour l'usage avec le tuyau fileté commun affleurant ou l'enveloppe de type soudé et fournit un nombre de bits pour une grande variété de différentes épaisseurs de paroi enfermantes.
Avantages de SDS :
Applications :
Accessoires disponibles avec le SDS :
Système de perceuse de terrains de recouvrement
Assemblée du système de Stratex
La méthode de perçage de Stratex est employée avec les plates-formes de forage rotatoires d'air et les marteaux du downhole de la plupart des fabricants. La tige de perceuse est reliée à la commande supérieure d'installation utilisant un sous-marin de changement ou le sous-marin de pivot. La tige de perceuse est alors reliée au marteau de vers le bas-trou par la même méthode. L'écrou de mandrin et les anneaux de fente sont enlevés pour insérer la jambe de dispositif de guide et fixés en remplaçant les anneaux et l'écrou fendus de mandrin. Le peu d'alésoir, en position de fermeture, est maintenant inséré dans le sabot de cuvelage. Puisque le marteau de percussion est au fond du trou, fonctionnant directement au-dessus du peu de perceuse, la force pour abaisser le tube enfermant est transférée par le sabot de cuvelage. L'air d'échappement de la perceuse réoriente les coupes lâches par les vergers sur le dispositif de guide, les forçant entre la tige de perceuse et le mur enfermant par la tête de décharge, qui est fixée au tube enfermant. À l'aide d'une tête de décharge, le perçage est non seulement plus sûr mais également ambiant décapant. Stratex peut être employé avec de l'eau la mousse ou pour faciliter en coupant le retrait.
Bon rinçage
Le bon rinçage est essentiel avec n'importe quelle opération de forage réussie ou en employant un système de perçage de terrains de recouvrement. Le système de Stratex fournit des jets d'air au-dessus et au-dessous du dispositif de guide, créant un vide à travers le visage du peu d'alésoir, enlevant les coupes avec une plus grande vitesse annulaire. Les carbures de mesure le long du côté du pilote et de l'acte mordu par alésoir pour écraser les coupes dans des particules plus fines, la majorité dont sont enlevés du trou. Les coupes restantes sont forcées de nouveau dans les murs de la cavité, laissant moins de matériel à extraire à partir du trou. |
|
|
Avantages :
|
|
La vitesse d'air est importante pour le nettoyage efficace de trou. Une vitesse d'air de retour minimum de 4000 pieds par minute est souhaitable. L'espace annulaire entre la garniture de forage et la capacité de trou foré aussi bien que de compresseur détermine la vitesse d'air. La vitesse d'air annulaire dans le pied par minute peut être calculée avec la formule suivante si la consommation d'air et le secteur annulaire sont connus :
vitesse d'air annulaire (fpm) = |
air libre (cfm) x consommé 144 |
|
secteur annulaire (carré dedans.) * |
secteur *annular = .7854 x (diamètre de trou - garniture de forage OD)
Les médias de rinçage suivants sont également utiles :
NOTE : La mousse a la capacité de soulever des coupes et stabilise le mur du trou et fournit la lubrification pour une pénétration enfermante plus facile. La mousse a également bon forant la représentation dans la plupart des types d'argile.
Le système de perceuse de Stratex
Perçage Rod
|
Couverture d'essuie-glace Corps de décharge Bride de décharge Extrémité enfermante vide Bride d'adaptateur Pinces remplaçables Pin End Extrémité de boîte Enveloppe Jambe de marteau Dispositif de guide Sabot de cuvelage Peu d'alésoir |
Le système de Stratex utilise un alésoir en un seul morceau et un peu pilote qui monte à la position grand ouverte sur un axe excentrique en tournant un demi tour vers la droite. Ce système mordu pilote d'alésoir ouvre un trou de plus grand diamètre que le diamètre de l'enveloppe. L'enveloppe est simultanément abaissée dans le trou comme exercices mordus pilotes d'alésoir. Le peu pilote est tourné à 10 à 40 t/mn tout en forant avec le marteau. Quand la profondeur de forage indiquée est atteinte, le système de peu pilote d'alésoir est rétracté dans l'enveloppe en appliquant la légère tension et en renversant la direction de la rotation de forage. La conception du système mordu pilote d'alésoir incorpore une méthode de rapport fermée qui rend la perte du peu pilote pratiquement impossible. Ce système mordu, en position de fermeture, est facilement enlevé par le sabot de cuvelage et l'enveloppe. |
||
Fonctionnement
|
Rétracté
|
|
Perçage télescopique
Suivre une méthode de forage télescopante peut réaliser des fonds.
Quelques échantillons de ficelle sont comme suit : |
365 |
240 |
190 |
140 |
90 |
|
365 |
215 |
165 |
115 |
|
|
365 |
215 |
140 |
90 |
|
Les profondeurs de cuvelage avec Stratex peuvent atteindre 500 pieds ou plus avec les versions de marteau de vers le bas-trou selon le type de la formation, du matériel de forage, et d'expérience de personnel de perçage.
Profondeur de trou
Système de Stratex (millimètres) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
Maximum normal - profondeur de trou (pi) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
La méthode de perçage de Stratex
La méthode de forage finale
La méthode de perçage de terrains de recouvrement qui a été conçue par des perceurs pour des foreuses. Grèves matérielles de terrains de recouvrement une fois moins prévu. Soyez préparé. Utilisation Stratex !
Le système BREVETÉ de perceuse de Stratex :
|
1. Dispositif en un seul morceau de jambe et de guide construit du matériel le plus de haute qualité avec le contrôle de qualité rigoureux. 2. Des jets d'air sont utilisés pour empêcher n'importe quel défaut de fonctionnement de l'ouverture et rétraction de l'opération de peu pilote d'alésoir et de la compensation des coupes au-dessus du système mordu pilote d'alésoir. 3. Scellé soutenant le système pour la facilité en tournant le peu excentrique à l'extérieur ou en le rétractant dans l'enveloppe. 4. Enveloppe avec la chaussure : L'enveloppe peut être fournie avec les embouts simples ou filetés. 5. By-pass cannelé directement au-dessus du système de serrure pour dégager des coupes et pour assurer le contact de forage complet de visage. 6. L'épaule conique sur le peu d'alésoir élimine l'attache enfermante et les aides dans la rétraction du peu d'alésoir dans l'enveloppe. 7. Alésoir en un seul morceau et peu pilote construits du matériel le plus de haute qualité, avec le contrôle de qualité rigoureux. 8. Carbures de protection de mesure sur le pilote résistant et en un seul morceau et le peu d'alésoir. 9. Carbures de dôme sur le peu résistant de pilote et d'alésoir. |
|
Utilisé quand le perçage concentrique est une condition :
*When utilisé en même temps que les recommandations et les caractéristiques du fabricant. |
Descente Ring Under Reamer
Outil |
Enveloppe |
Nominal |
Enveloppe |
Enveloppe |
Trou |
70 millimètres |
3,5 |
3,0 |
.216 |
2,75 |
3,75 |
80 millimètres |
4,0 |
3,5 |
.266 |
3,125 |
4,875 |
90 millimètres |
4,5 |
4,0 |
.237 |
3,625 |
5,0 |
115 millimètres |
5,563 |
5,0 |
.258 |
4,5 |
6,125 |
140 millimètres |
6,625 |
6,0 |
.280 |
5,5 |
7,5 |
165 millimètres |
7,625 |
7,0 |
.301 |
6,5 |
8,75 |
190 millimètres |
8,625 |
8,0 |
.322 |
7,5 |
9,75 |
210 millimètres |
9,625 |
9,0 |
.342 |
8,350 |
11,0 |
215 millimètres |
10,0 |
9,5 |
.350 |
8,625 |
11,125 |
240 millimètres |
10,75 |
10,0 |
.365 |
9,525 |
11,25 |
OUTILS DE L'EXCELLENCE ET DE LA LONGÉVITÉ PENDANT PLUS DE 30 ANNÉES
|
Pression atmosphérique maximum recommandée pour des systèmes de perceuse de Stratex Le maximum a recommandé la pression atmosphérique pour le perçage de Stratex avec des marteaux de vers le bas-trou est la barre 12, qui égale 210 livres par pouce carré. La vitesse de rotation dépend de la taille du peu de Stratex et de la formation étant forés. La vitesse de rotation peut devoir être variée comme changements de formation. La table montre des vitesses de rotation recommandées pour les diverses tailles de Stratex. |
Vitesses de rotation recommandées
Système de Stratex (millimètres) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
Vitesse (T/MN) |
20 - 40 |
10 - 25 |
Les installations de perceuse doivent avoir le couple suffisant pour forer avec Stratex. La table montre des vitesses de rotation recommandées pour les divers nombres de bits de Stratex.
Profondeur de trou
Système de Stratex (millimètres) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
Couple minimum (ft/lb) |
570 |
600 |
663 |
1470 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
« ROSCHEN fournit l'éventail de flexibilité quand il s'agit de taille enfermante de mur
épaisseur, qui lui fait une forte demande par des utilisateurs. Tous les systèmes complets et prêts pour
revente d'ici une semaine ou deux, un délai qui ne peut pas être rencontré par d'autres fabricants. »
Stratex au-dessus d'outil de perçage de charge : Taille et diagramme technique
Taille d'outil |
Tailles enfermantes |
Identification de chaussure d'entraînement. |
Longueur de chaussure d'entraînement |
Guide de la distance enfermante |
Diamètre alésé |
A mordu |
Guide de la distance enfermante |
||
Diamètre nominal |
O.D. |
Murs |
|||||||
70 |
3 |
3,50 |
.216 |
2,750 |
2,5 |
4,25 |
3,75 |
2,75 |
2,968 |
80 |
3,5 |
4,0 |
.237 |
3,156 |
2,75 |
4,5 |
4,375 |
3 |
3,437 |
90 |
4 |
4,5 |
.247 |
3,650 |
3,5 |
5 |
5 |
3,5 |
3,937 |
110 |
5 |
5,562 |
.375 |
4,375 |
5,5 |
7,50 |
6,125 |
4,25 |
4,75 |
115 |
5 |
5,562 |
.258 |
4,575 |
5,5 |
7,50 |
6,125 |
4,25 |
4,937 |
132 |
6 |
6,625 |
.432 |
5,188 |
5 |
7,75 |
7,5 |
4,875 |
5,593 |
140 |
6 |
6,625 |
.280 |
5,575 |
5 |
7,75 |
7,5 |
5,125 |
5,937 |
142 |
7 |
7 |
.498 |
5,575 |
5 |
7,625 |
7,875 |
5,25 |
5,875 |
150 |
7 |
7 |
.272 |
5,937 |
5 |
7,625 |
7,875 |
5,25 |
6,375 |
160 |
7 |
7,625 |
.500 |
6,036 |
5,5 |
8,25 |
8,75 |
6,125 |
6,500 |
165 |
7 |
7,625 |
.301 |
6,575 |
5,5 |
8,25 |
8,75 |
6,25 |
6,937 |
180 |
8 |
8,625 |
.500 |
7,075 |
6 |
8,75 |
10 |
6,75 |
7,535 |
190 |
8 |
8,625 |
.277 |
7,575 |
6 |
8,75 |
10 |
7,375 |
7,937 |
200 |
9 |
9,625 |
.500 |
7,937 |
6 |
9 |
11 |
7,625 |
8,437 |
210 |
9 |
9,625 |
.342 |
8,312 |
6 |
9 |
11 |
8 |
8,845 |
215 |
10 |
10 |
.250 |
8,625 |
6 |
9 |
11 |
8 |
9,250 |
230 |
10 |
10,75 |
.500 |
9,050 |
7 |
10,25 |
11,75 |
8,75 |
9,625 |
235 |
10 |
10,75 |
.365 |
9,275 |
7 |
10,25 |
11,75 |
9 |
9,890 |
250 |
11 |
11,75 |
.500 |
10 |
7 |
10,75 |
13,25 |
9,625 |
10,62 |
260 |
11 |
11,75 |
.375 |
10,25 |
7 |
10,75 |
13,25 |
10 |
10,87 |
280 |
12 |
12,75 |
.500 |
10,937 |
7 |
11 |
14,5 |
10,625 |
11,56 |
300 |
13,37 |
13,375 |
.430 |
* |
8 |
12 |
15 |
10,625 |
* |
310 |
14 |
14 |
.500 |
12,25 |
8 |
12 |
15,75 |
12 |
12,87 |
360 |
16 |
16 |
.500 |
14,25 |
10 |
14,25 |
18 |
14 |
14,87 |
410 |
18 |
18 |
.500 |
* |
10 |
* |
20 |
15 |
* |
420 |
18,62 |
18,62 |
.430 |
* |
10 |
* |
20,37 |
15 |
* |
455 |
20 |
20 |
.500 |
* |
11 |
* |
22 |
17,5 |
* |
510 |
22 |
22 |
.500 |
20,075 |
11 |
16 |
24 |
18 |
* |
560 |
24 |
24 |
.500 |
22,075 |
11 |
16,5 |
26 |
20 |
22,75 |
610 |
26 |
26 |
.500 |
23,875 |
12 |
17 |
28 |
22 |
* |
660 |
28 |
28 |
.500 |
25,875 |
12 |
17,5 |
30 |
24 |
* |
710 |
30 |
30 |
.500 |
27,875 |
12 |
19 |
32,5 |
26 |
* |
760 |
32 |
32 |
.500 |
29,875 |
14 |
21 |
34,5 |
28 |
* |
810 |
34 |
34 |
.500 |
31,875 |
14 |
21,5 |
36,5 |
30 |
32,62 |
860 |
36 |
36 |
.500 |
33,75 |
14 |
23 |
38,5 |
32 |
* |
1000 |
42 |
42 |
.500 |
39,375 |
16 |
* |
44,5 |
38 |
* |
1150 |
48 |
48 |
.500 |
45,375 |
16 |
* |
51 |
42 |
* |
LE STRATEX CENTRO*
|
Le dernier alésoir de dessous concentrique utilisé pour le grand diamètre conditions :
|
Taille d'outil |
Tailles enfermantes |
Chaussure d'entraînement |
Longueur de chaussure d'entraînement |
Guide d'enfermer Dist. |
Diamètre alésé |
Guide O.D. |
||
FAIBLE |
Diamètre nominal |
O.D. |
Maximum |
|
|
|
|
|
460 |
20 |
20,000 |
0,500 |
18,125 |
9,000 |
14,00 |
21,250 |
18,750 |
510 |
22 |
22,000 |
0,500 |
20,125 |
10,000 |
15,50 |
23,250 |
20,750 |
560 |
24 |
24,000 |
0,500 |
22,125 |
10,000 |
15,50 |
25,250 |
22,750 |
610 |
26 |
26,000 |
0,500 |
24,125 |
11,000 |
16,50 |
27,250 |
24,750 |
660 |
28 |
28,000 |
0,500 |
26,125 |
12,000 |
17,50 |
29,250 |
26,750 |
710 |
30 |
30,000 |
0,500 |
27,875 |
12,000 |
19,00 |
32,500 |
* |
760 |
32 |
32,000 |
0,500 |
29,875 |
14,000 |
21,00 |
34,500 |
* |
810 |
34 |
34,000 |
0,500 |
31,875 |
14,000 |
21,50 |
36,500 |
36,620 |
860 |
36 |
36,000 |
0,500 |
33,750 |
14,000 |
23,00 |
38,500 |
* |
1000 |
42 |
42,000 |
0,500 |
39,375 |
16,000 |
* |
44,500 |
* |
1150 |
48 |
48,000 |
0,500 |
45,375 |
16,000 |
* |
51,000 |
* |
