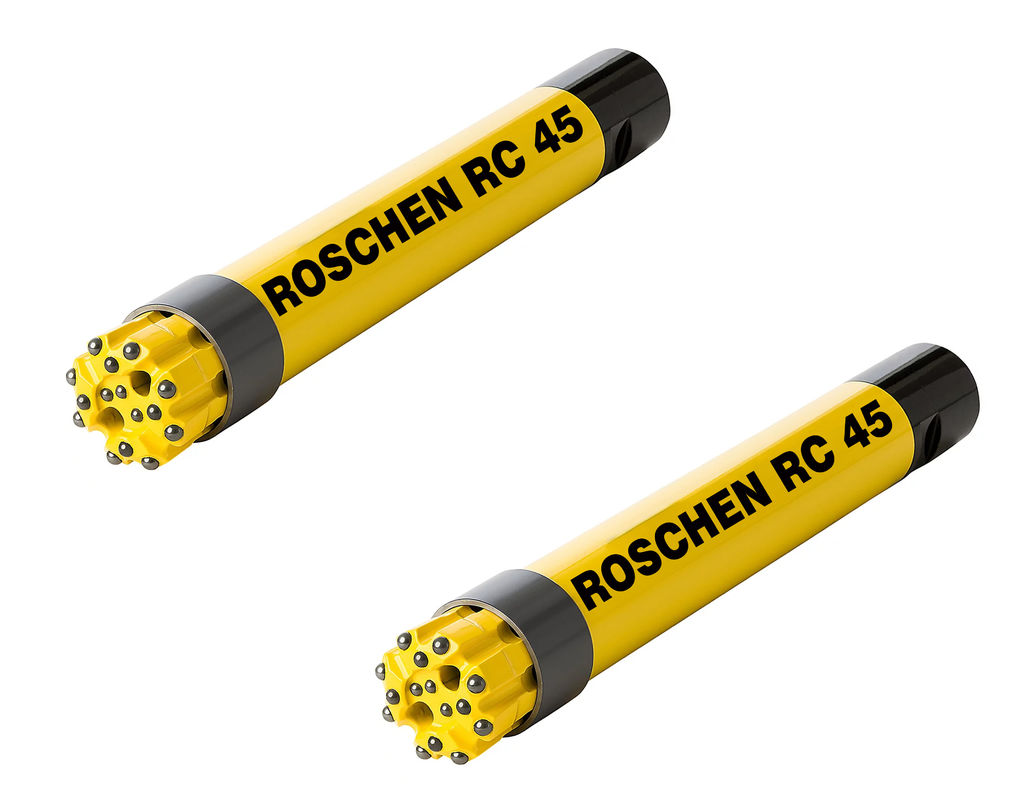

Marteau RC à circulation inverse 3 pouces 4 pouces 4 1/2 pouces avec une fiabilité exceptionnelle
Description du marteau à circulation inverse
Le compresseur embarqué alimente un piston pneumatique alternatif.Le piston, à son tour, entraîne un foret en acier au tungstène spécialement conçu pour pouvoir écraser la roche dure.
Semblable au forage à air, les déblais de forage sont renvoyés à la surface à l'intérieur des tiges.Nous y parvenons grâce à l'utilisation de tiges de forage à double paroi : une tige de forage extérieure avec un tube intérieur.Lorsque de l'air comprimé est soufflé à travers la tige, le volume déplace l'air, soulevant les échantillons à la surface.
Une fois que les déblais atteignent un déflecteur au sommet du trou, ils sont déplacés à travers un tuyau et autour du cyclone, ce qui ralentit l'échantillon.À partir du cyclone, l'échantillon passe sur un séparateur qui délivre un pourcentage de l'ensemble de l'échantillon dans un sac d'échantillon.L'équipe de forage d'exploration collecte ensuite les échantillons alignés sur la profondeur du trou et les dispose pour que le client les enregistre, puis les transporte au laboratoire pour analyse.
Paramètres du marteau à circulation inverse
Spécifications des marteaux ROSCHEN RC | |||||||||
Taille du marteau | Marteau | Tige de mèche | Code ROSCHEN | Gamme de trous (mm) | Diamètre extérieur (mm) | Longueur (sans mèche) mm | Poids (NW) kg | Fil de connexion | Pression de travail |
3" | RE531 | RE531 | ROSRC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1.0-3.0Mpa |
3" | RE035 | RE035 | ROSRC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1.0-3.0Mpa |
4 1/2" | RE004 | RE004 | ROSRC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
4 1/2" | RE540 | RE540 | ROSRC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE040 | RE040 | ROSRC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE542 | RE542 | ROSRC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE543 | RE543 | ROSRC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE545 | RE545 | ROSRC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE547 | RE547 | ROSRC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE052 | RE052 | ROSRC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE054 | RE054 | ROSRC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE140 | RE140 | ROSRC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5" | PR40 | PR40 | ROSRC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR52 | PR52 | ROSRC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR52R | PR52/PR52R | ROSRC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR54 | PR54 | ROSRC 55 | 135-150 | 130 | 1294 | 84,5 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6" | MX5456 | MX5456 | ROSRC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Comme demande | 1.5-3.5Mpa |
8" | RC82/RC82R | RC82/RC82R | ROSRC 80 | 190-250 | 180 | 1395 | 185 | Comme demande | 1.5-3.5Mpa |
dix" | RC100/RC100R | RC100/RC100R | ROSRC 100 | 250-370 | 240 | 1528 | 328 | Comme demande | 1.5-3.5Mpa |
Remarques: | |||||||||
Metzke, le fil Remet est disponible ! | |||||||||
Toute tige de type spécial de marteau RC sera disponible sur demande. |
Détails du marteau à circulation inversée
Lors de l'utilisation du système de croisement conventionnel, les déblais se déplacent d'abord autour du trépan avant d'entrer dans le tube central à travers les fentes de croisement.Cette méthode est rapide, économique et particulièrement adaptée au premier forage d'exploration.
Dans un certain nombre de scénarios géologiques, le grand volume d'échantillons collectés par les systèmes RC peut être un avantage significatif.Les projets d'exploration ayant un « effet de pépite » (par exemple, les projets d'or grossier ou de diamants) peuvent souvent bénéficier d'un trou de forage de plus grand diamètre.Roschen fore généralement des trous d'un diamètre allant de 3 ⅝" à 4 ½" (92 mm à 114 mm).La récupération d'échantillon à partir d'un trou de 3 ⅝ po (92 mm) de diamètre est d'environ 11 lb/pi (16,4 kg/m) selon le type de roche.
La RC à circulation inverse est une méthode de forage largement utilisée dans le monde.La méthode est imbattable dans les régions où l'eau est rare ou chère, comme l'Australie et l'Afrique de l'Ouest (et, pour la même raison, dans le nord du Canada).
TAUX DE PÉNÉTRATION ÉLEVÉ
Un gros avantage du RC est son taux de pénétration élevé.Les taux de pénétration dépassent souvent 80 m par quart de travail selon les conditions du sol.La vitesse de forage peut souvent signifier d'importantes économies par rapport aux méthodes de forage plus lentes.
BON EN MAUVAIS TERRAIN
Le forage RC à circulation inverse est relativement insensible aux conditions du sol, qui peuvent être difficiles ou lents à pénétrer en utilisant d'autres méthodes.La RC à double conduite a été développée à l'origine comme méthode de forage de formations géologiques «cauchemars» (telles que le pergélisol, le till glaciaire, la roche brisée, etc.) où les méthodes de forage conventionnelles étaient coûteuses et inefficaces.
Les déblais de forage RC à circulation inverse sont transportés vers la surface à l'intérieur du tube central du tuyau double.En raison de cet échantillon, la récupération est généralement très bonne avec des récupérations élevées à la fois des fines et des argiles.
RESPECTUEUX DE L'ENVIRONNEMENT
Le forage à circulation inverse présente plusieurs avantages environnementaux.D'abord et avant tout, le RC ne nécessite généralement pas d'eau pour le forage de roche.C'est un avantage dans les zones où l'approvisionnement en eau est limité ou sensible.
De plus, les sources d'eau et les conduites d'eau gelées peuvent rendre le forage hivernal à la fois délicat et coûteux, voire impossible.Dans certaines régions, comme la toundra arctique, il est plus facile d'obtenir des permis environnementaux pour le forage hivernal lorsque le sol est gelé et peu susceptible d'être dérangé.Le RC léger fait du forage hivernal dans l'Arctique une option viable.
