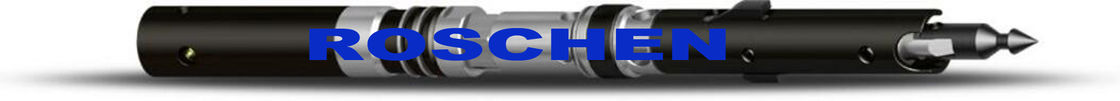

Le baril de noyau de NTW 3 mètre la longueur pour le perçage de noyau conventionnel de diamant
Garniture de forage
La garniture de forage est un tube en acier incliné à l'arrière pour relier l'équipement extérieur moulu de plate-forme de forage au matériel de forage ou au trou inférieur au fond du puits. Des tiges de perceuse sont utilisées pour transporter la boue de perçage au peu de perceuse et pour la soulever avec le peu de perceuse pour abaisser ou tourner le dispositif inférieur de trou. La garniture de forage doit pouvoir résister à la pression, à la déformation, au recourbement et à la vibration internes et externes énormes. Des tiges de perçage peuvent être utilisées des périodes multiples pendant la production et l'extraction des hydrocarbures. La garniture de forage est divisée en perceuse carrée, garniture de forage et catégories plus lourdes de la garniture de forage trois. L'ordre de la connexion est une perceuse carrée (1) + la garniture de forage (n, déterminé par la profondeur du puits) + une garniture de forage plus lourde (n, déterminé par la conception de l'assemblée de perçage). Décrit en détail la classification de la garniture de forage, des joints de garniture de forage, des caractéristiques de garniture de forage et de la catégorie et de la force en acier de garniture de forage.
concept de base
Les composants communs de la ficelle de perceuse sont : peu de perceuse, colliers de perceuse, tiges de perceuse, stabilisateurs, joints spéciaux et kellys.
La fonction de base de la ficelle de perceuse est :
(1) du peu de perceuse vers le bas ;
(2) appliquent le poids-sur-peu ;
(3) transport d'énergie
(4) transport du fluide de perçage ;
(5) pour effectuer des opérations spéciales : ciment de compression, manipulant des accidents souterrains.
Catégories standard d'api E75 à S135, séries de garnitures de forage d'huile avec les diamètres externes de 2 3/8" à 6 5/8", doubles bandoulières avec la résistance élevée de torsion et acier spécial pour la garniture de forage contenant du soufre de la catégorie BNK C95S de puits de pétrole. Principalement utilisé en cours d'huile et prospection de gaz et développement des puits profonds, des puits horizontaux et des grands puits de déplacement dans la construction.
| Ligne standard nombres de bits de fil de « Q » | ||
| Taille | Diamètre de trou (dehors), millimètre | Diamètre de noyau (à l'intérieur), millimètre |
| AQ | 48 | 27 |
| Bq | 60 | 36,5 |
| Nq | 75,7 | 47,6 |
| QG | 96 | 63,5 |
| PQ | 122,6 | 85 |
| CHD 76 | 75,7 | 43,5 |
| CHD 101 | 101,3 | 63,5 |
| CHD 134 | 134 | 85 |
| Tailles de système de baril de noyau de câble de série de Q | ||
| TAILLE | NOYAU Ø | TROU Ø |
| AQTK | 35,5 millimètres (1-3/8 dedans) | 48 millimètres (1-7/8 dedans) |
| Bq | 36,4 millimètres (1-7/16 dedans) | 60 millimètres (2-3/8 dedans) |
| BQTK | 40,7 millimètres (1-5/8 dedans) | 60 millimètres (2-3/8 dedans) |
| Nq | 47,6 millimètres (1-7/8 dedans) | 75,7 millimètres (3 dedans) |
| NQTK (NQ2 ») | 50,6 millimètres (2 dedans) | 75,7 millimètres (3 dedans) |
| NQ3 | 45 millimètres (1-3/8 dedans) | 75,7 millimètres (3 dedans) |
| QG | 63,5 millimètres (2-1/2 dedans) | 96 millimètres (3-3/8 dedans) |
| HQ3 | 61,1 millimètres (2-3/8 dedans) | 96 millimètres (3-3/8 dedans) |
| PQ | 85 millimètres (3-3/8 dedans) | 122,6 millimètres (4-7/8 dedans) |
| PQ3 | 83 millimètres (3-1/4 dedans) | 122,6 millimètres (4-7/8 dedans) |
| Tailles de système de baril de noyau de Roschen | ||||
| SYSTÈME | NOYAU Ø | TROU Ø | ||
| millimètre | dans | millimètre | dans | |
| A | 48,0 | 1,89 | 27,0 | 1,06 |
| B | 59,9 | 2,36 | 36,4 | 1,43 |
| N | 75,7 | 2,98 | 47,6 | 1,88 |
| H | 96,1 | 3,78 | 63,5 | 2,5 |
| P | 122,6 | 4,83 | 85,0 | 3,35 |
| Spécifications de tige de perceuse : | ||||
| Série de « Q » : | AQ, BQ, NQ, QG, PQ, NQ3, HQ3, PQ3, | |||
| Série de la « TW » : | ATW, BTW, NTW, HTW, | |||
| Série de « U » (souterrain) : | AQU, BQU, NQU, HQU, ATWU, BTWU | |||
| Taille | O.D. (millimètre) | Identification. (millimètre) | Weight/3m (kilogramme) | Weight/1.5m (kilogramme) |
| A | 43,1 | 36,1 | 11 | 5,5 |
| B | 55,58 | 45,97 | 19,05 | 9,53 |
| N | 69,85 | 60,45 | 23,77 | 11,89 |
| H | 88,9 | 77,72 | 34,88 | 17,44 |
| P | 114,3 | 101,6 | 53,07 | 26,54 |
| ATW | 44,5 | 36,8 | 11,5 | 5,75 |
| BTW | 56,64 | 48,51 | 15,65 | 7.83/8.2 |
| NTW | 73.3/73.15 | 64,26 | 22,91 | 13.4/11.46 |
| HTW | 90,93 | 81,53 | 30,75 | 15,38 |
| Taille | Longueur | OD | Identification | Poids |
| Fil standard de Q ou fil de RQ | ||||
| Tige de perceuse, B | 1,5 m | 55.6mm | 46mm | 9.4kg |
| 3m | 18.6kg | |||
| Tige de perceuse, N | 1,5 m | 71mm | 60mm | 13.5kg |
| 3m | 23.7kg | |||
| Tige de perceuse, H | 1,5 m | 89mm | 77.8mm | 17.93kg |
| 3m | 35.84kg | |||
| Tige de perceuse, P | 1,5 m | 114.3mm | 101.6mm | 26.79kg |
| 3m | 52.56kg | |||
