Perçage de foreuse
>
|
3 1/4 " (83 mm) Triple clé creuse à tige creuse
Définition

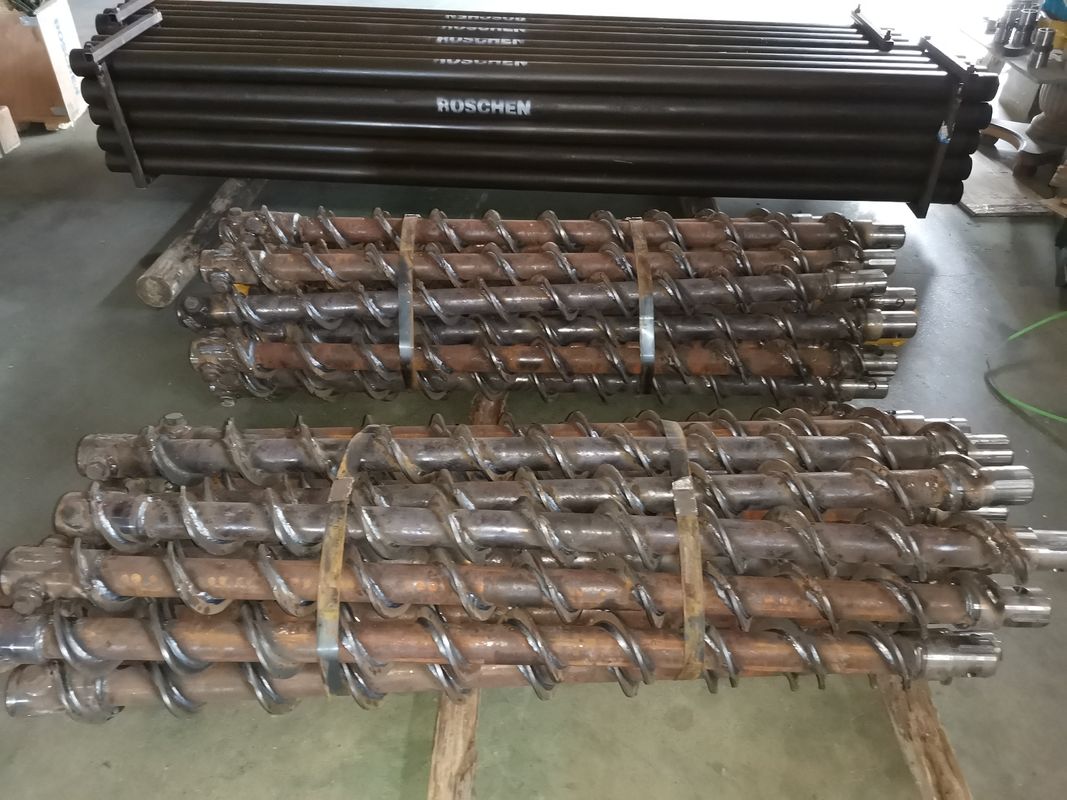

Tous les augers à tige creuse à clé triple de 83 mm ont une conception de vol continue à face dure, 3/8 " (9,5 mm) d'épaisseur sur le bord extérieur avec une hauteur de 5 " (117 mm).Les joints d'outils sont fabriqués en acier allié 4142 et disposent de connexions à double boulon.
Les spécifications:
| Je ne veux pas. | Définition | La partie # 2 | Des livres. | Un kilo. |
| Section de l'auge | ||||
| 1 | 3 1/4 " (83 mm) TK Auger creux 3 1/4 " (83 mm) D.I. x 6 5/8 " (169 mm) D.O. x 5'(1525 mm) | A314300 | 81 | 36.7 |
| 2 | 3 1/4 " (83 mm) TK Drive Cap avec 1 5/8 " (41 mm) épingle hexagonale | Le code de conduite est le code de conduite suivant: | 21 | 9.5 |
| 2 | 3 1/4 " (83 mm) TK Cap d'entraînement avec 2 " (51 mm) Hex Pin | Le nombre d'heures de travail | 25 | 11.3 |
| 3 | # 3 Noix et boulon pour adaptateur tige-cap | ANAB3 | 0.9 | 0.4 |
| 4 | 3 1/8′′ (79 mm) connecteur de pivotement (boîte AW 4 Thd N-Rod Box) | Le code de conduite est le code de conduite. | 11 | 5 |
| 4 | 3 1/8" (79 mm) connecteur de pivotement (boîte AWJ 4 Thd N-Rod Box) | Le code de conduite est le code de conduite de l'entreprise. | 12 | 5.4 |
| 4 | 3 1/8" (79 mm) connecteur de pivotement (boîte NW 4 Thd N-Rod Box) | Le nombre de personnes concernées est le suivant: | 8 | 3.6 |
| 4 | 3 1/8′′ (79 mm) connecteur de pivotement (boîte NWJ 4 Thd N-Rod Box) | Le code de conduite | 11 | 5 |
| 5 | Adaptateur de la tige à la tige | Le code de conduite | 3 | 1.4 |
| 5 | Adaptateur de la tige à la tige | Le projet de règlement (CE) n° | 3 | 1.4 |
| 5 | Adaptateur de la tige à la tige | Le projet de loi | 7 | 3.2 |
| 5 | Adaptateur de la tige à la tige | Le projet de règlement n'a pas été adopté. | 6 | 2.7 |
| 6 | Pour les véhicules à moteur à commande numérique: | Le numéro de série ADR5AW | 21 | 9.5 |
| 6 | Le type de roulement doit être identifié à l'aide d'une barre de sécurité. | Le numéro d'identification du véhicule | 23 | 10.4 |
| 6 | N.O. Barre de perçage 5′ (1524 mm) | Résultats de l'enquête | 31 | 14.1 |
| 6 | La taille de la barre de perçage est déterminée par la longueur de la barre de perçage. | Le numéro d'identification | 35 | 15.9 |
| Pièces de réparation d'aiguille | ||||
| 1A | 3 1/4 " (83 mm) TK joint d'outil de broche | Le numéro d'immatriculation du véhicule | 6 | 2.7 |
| 1B | 3 1/4 " (83 mm) TK joint de boîte à outils | Le numéro d'immatriculation du véhicule | 5 | 2.3 |
| 7 | ALB1 Fermeture de boulons de l'aiguille | Le groupe B1 | 0.3 | 0.1 |
| 8 | ABN1 Noix de brousse | ABN1 | 0.2 | 0.1 |
| 9 | ADK1 clé d'entraînement d'aiguille | ADK1 | 0.3 | 0.1 |
| Têtes de coupe à auger et pièces de pilote | ||||
| 10 | 3 1/4 " (83 mm) TK Blade Cutterhead ′′ 7 1/2 " (190 mm) en surpoids | ACH314350 | 11 | 5 |
| 10 | 3 1/4 " (83 mm) TK Spade Cutterhead ′′ 7 1/2 " (190 mm) sur mesure | ACH314351 | 12 | 5.5 |
| 10 | 3 1/4 " (83 mm) TK Blade / Bullet Cutterhead 7 1/2 " (190 mm) sur mesure | ACH314360 est un composé chimique | 14 | 6.4 |
| 10 | 3 1/4 " (83 mm) TK Spade / Bullet Cutterhead 7 1/2 " (190 mm) O.D. | ACH314361 est un composé chimique | 12 | 5.5 |
| 10 | 3 1/4 " (83 mm) TK Coupe-balles ′′ 7 1/2 " (190 mm) O.D | ACH314370: les produits de base sont les suivants: | 12 | 5.5 |
| 10 | 3 1/4 " (83 mm) TK 5-T Cutterhead ′′ 7 1/2 " (190 mm) sur mesure | ACH314371 est un composé chimique | Je ne sais pas. | Je ne sais pas. |
| 11 | 3 1/8 " (79 mm) Pièces de pilotage d'apogée, broche N-Rod à 4 trous | Pour les appareils à commande numérique | 2.5 | 1.3 |
| 11 | 3 1/8 " (79 mm) Bulle Pilot Bit, 4-Thrd N-Rod Pin | Les éléments suivants doivent être utilisés: | 5 | 2.3 |
Roschen propose des augers à tige creuse standard et lourde de cinq pieds de longueur (longueur personnalisée disponible), des tailles allant de 2 1/4 "à 10 1/4" (identifié par l'identifiant de l'aiguille.) et avec un système d'entraînement à 2 ou 3 touchesLes augers à tige creuse de type octogonal de Diedrich et Acker sont disponibles sur demande. Les augers standard sont généralement recommandés pour les forages plus peu profonds (moins de 70'),et pour les simulateurs de forage à couple inférieurLes augers à charge plus lourde sont équipés de joints d'outils plus lourds et de boulons et de touches d'entraînement plus grands.Toutes les auges sont fabriquées à partir de matériaux de qualité supérieure et comprennent un vol continu à face durePour des questions, contactez un représentant de Roschen.
