Outils à pastilles de la jambe DTH de QL30 QL40 QL50 QL60 QL80 pour le perçage de DTH
L'outil de perçage de DTH est très utilisé dans l'ingénierie d'extraction au fond, de carrières, hydraulique et d'hydroélectricité, perçage de puits d'eau, exploration minérale, ancrant le perçage de trou, ingénierie géothermique, excavation de souterrain, un autre génie civil. il a l'avantage de la planéité élevée, mur de trou, haut rigides lisses de la tige et le marteau de perceuse, l'indépendant de la poussée axiale élevée, aucune limite de profondeur de perçage, le coût bas de dispositifs et la facilité à maintenir. Au trou de perçage de dia.105mm-dia.500mm, une abondance des outils de perçage de DTH sont employées.
Caractéristiques :
1. L'outil à pastilles est bien connu pour sa résistance à l'usure élevée sur semi-dur aux formations de roche abrasives dures (entre la résistance à la pression de MPA 200 à de 260 MPA). Comportant les insertions sphériques de carbure de tungstène qui est connu pour avoir la configuration forte contre la fracture de carbure.
2. Recommandé pour éliminer la déviation de trou.
3. Dérive et perçage d'un tunnel très utilisés.
4. La conception de visage de peu est idéale pour semi-dur à la roche abrasive dure.
QL30, QL40, QL50, QL60, caractéristiques de peu de QL80 DTH | ||||||
Peu de jambe de QL | Diamètre de peu (millimètres) | Diamètre de peu (pouce) | Tuyaux d'air | Boutons de mesure | Boutons avant | Numéro de la pièce |
QL30 | 85 | 3 11/32" | 2 | 6×φ13 | 4×φ12 | QL30-85 |
90 | 3 1/2 » | 2 | 6×φ14 | 4×φ12 | QL30-90 | |
95 | 3 3/4" | 2 | 6×φ14 | 4×φ13 | QL30-95 | |
100 | 3 7/8" | 2 | 8×φ12 | 6×φ12 | QL30-100 | |
105 | 4 1/8" | 2 | 8×φ13 | 6×φ12 | QL30-105 | |
QL40 | 105 | 4 1/8" | 2 | 6×φ14 | 5×φ13 | QL40-105 |
110 | 4 1/4" | 2 | 7×φ13 | 6×φ13 | QL40-110 | |
115 | 4 1/2 » | 2 | 7×φ14 | 6×φ13 | QL40-115 | |
120 | 4 3/4" | 2 | 8×φ14 | 6×φ14 | QL40-120 | |
127 | 5 | 2 | 8×φ14 | 7×φ14 | QL40-127 | |
QL50 | 133 | 5 1/4" | 2 | 7×φ16 | 6×φ14 | QL50-130 |
140 | 5 1/2 » | 2 | 7×φ18 | 7×φ14 | QL50-140 | |
146 | 5 3/4" | 2 | 8×φ18 | 7×φ14 | QL50-146 | |
152 | 6" | 2 | 8×φ18 | 8×φ14 | QL50-152 | |
165 | 6 1/2 » | 2 | 8×φ18 | 8×φ16 | QL50-165 | |
QL60 | 152 | 6" | 2 | 8×φ16 | 8×φ16 | QL60-152 |
165 | 6 1/2 » | 2 | 8×φ18 | 8×φ16 | QL60-165 | |
178 | 7" | 2 | 8×φ18 | 8×φ18 | QL60-178 | |
190 | 7 1/2 » | 3 | 9×φ18 | 9×φ16 | QL60-190 | |
203 | 8" | 3 | 9×φ18 | 9×φ18 | QL60-203 | |
QL80 | 195 | 7 11/16 | 3 | 9×φ18 | 9×φ16 | QL80-195 |
203 | 8" | 3 | 9×φ18 | 9×φ18 | QL80-203 | |
216 | 8 1/2 » | 2 | 10×φ18 | 12×φ16 | QL80-216 | |
254 | 10" | 3 | 11×φ18 | 17×φ16 | QL80-254 | |
305 | 12" | 4 | 12×φ18 | 29×φ16 | QL80-305 |
Caractéristiques de peu de ROSCHEN DTH | ||||
Taille de marteau | Diamètre de peu | Jambe | CODE DE ROSCHEN | |
Métrique | Pouce | |||
1" | 64mm-70mm | 2 1/2 » - 2 3/4" | BR1 | ROS 11 |
2" | 70mm-95mm | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
3" | 90mm-102mm | 3 1/2 » - 4" | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4" | 105mm-152mm | 4 1/8" - 6" | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5" | 133mm-165mm | 5 1/4" - 6 1/2 » | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6" | 152mm-254mm | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8" | 203mm-330mm | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10" | 254mm-380mm | 10" - 15" | SD10 | ROS 100 |
NUMA100 | ||||
12" | 305mm-508mm | 12" - 20" | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Notes : N'importe quelle taille spéciale de peu de DTH sera disponible par des demandes. | ||||
Metzke, fil de Remet est disponible ! |

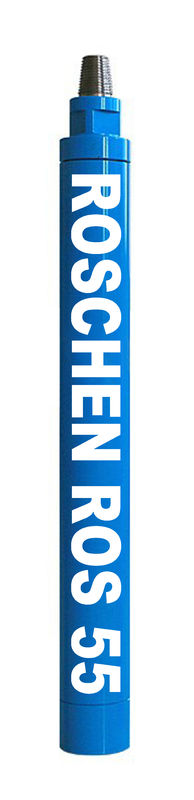

ROSCHEN DTH martèle des caractéristiques | |||||||
Taille de marteau | Jambe de peu | Code de ROSCHEN | Fil de connexion | Peu approprié | Pression d'utilisation | Consommation d'air | |
2" | BR2 | ROS 11 ROS 22 | Boîte RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | Api 2 3/8" repérage | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | Api 2 3/8" repérage | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | Api 2 3/8" repérage de Reg/API 3 1/2 » | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | Repérage d'api 3 1/2 » | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | Repérage d'api 4 1/2 » | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | Api 6 5/8" repérage | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | Api 6 5/8" repérage | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notes : N'importe quelle taille spéciale de peu de DTH sera disponible par des demandes. | |||||||
Metzke, fil de Remet est disponible ! |
