Machine bipoutre enorme universelle de plate-forme de forage de Gardner Denver pour forer les trous parallèles

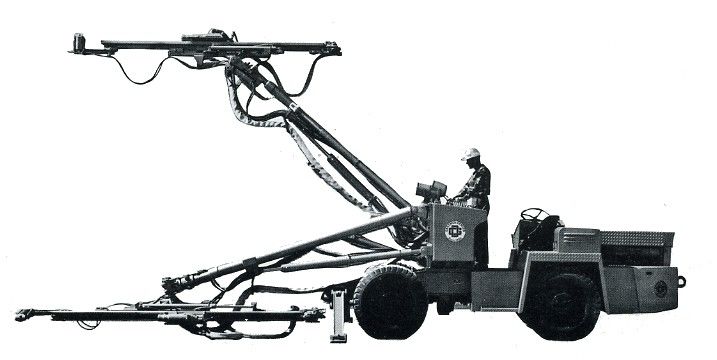

Perceuse bipoutre enorme universelle de Gardner-Denver

Installation de perceuse bipoutre enorme universelle de Gardner-Denver pour forer les trous parallèles

Installation de perceuse bipoutre enorme universelle de Gardner-Denver pour forer les trous parallèles

Polyvalence

L'éléphant de Gardner-Denver est une machine universelle, et n'est pas limité à seulement une fonction, telle que forer les trous parallèles. L'universel, comme nom implique, des exercices brûlent des coupes, des V-coupes, des coupes de croix, des gradins, des trous de roche-boulon, etc.

Rugosité

Le train d'atterrissage résistant comporte un cadre structurel rigide d'une seule pièce, axes planétaires résistants, pneus larges de basse pression.

Manoeuvrabilité

Une direction assistée très efficace combinée avec l'empattement court, ramène le rayon de tour à un minimum. Type des véhicules à moteur direction qui permet à l'éléphant d'ajuster près du mur, sans crainte de « fermer à clef le côté » comme en cas de direction articulée. La compacité, le profil bas et la caractéristique latérale d'allocation des places d'opérateur permet à la machine de négocier des titres aussi petits que 10' (3,05 m) x large 9' (2,7 m) hautes.

Fortement mobile, fortement flexible, l'éléphant universel emploie la conception de bloc constitutif pour te donner la combinaison des composants et les options que vous voulez. Et comme conditions et tâches changez ainsi pouvez l'éléphant.

Ce chariot de base de perceuse peut être mis à un certain nombre de tâches d'exploitation en assemblant de diverses combinaisons des composants machinés « de bloc constitutif ».

PÈSE DES DIMENSIONS DE ● DE CARACTÉRISTIQUES DE ●

Liste des éléments enorme universelle de norme :

1. Train d'atterrissage résistant
2. pupitre de commande et contrepoids
3. tangons hydrauliques
4. pompe hydraulique modèle de JHPU
5. contrôles à distance de perceuse du model 1028560
6. model 154200 réservoir de graisseur d'huile de roche de 10 gallons
7. matériel de forage

Deux Rota-booms modèles de JTI :

1. Deux positionneurs modèles de la DPT, 5' extension d'alimentation
2. Deux alimentations 2MSM120R modèles
3. Deux exercices PR55 modèles

Caractéristiques de conception et caractéristiques :

1. commande à quatre roues.
2. direction assistée.
3. freins de puissance.
4. moteur diesel refroidi par air du modèle F620912 W de Deutz.
5. 4 vitesses en avant/transmission d'inverse avec les gammes de vitesse facultatives.
6. projecteurs de perçage en montages résistants de vibration.
7. lumières de réglage de transporteur.
8. le console d'opérateur avec des valves groupées pour l'opération commode.
9. type d'oscillation- supports hydrauliques de valve pour l'accès aux garnitures.
allocation des places 10.Side.
11. choix du groupe de l'eau ou du l'oxy-catalyseur, U.S.B.M. approuvé.
12. Soupapes à air rotatoires pour le règlement et l'étranglement précis de l'alimentation et de la perceuse.
13. Soupapes de remplissage sous pression réglable pour des conditions au sol variables.
14. Mesures d'air et de pression hydraulique avec les dispositifs de couverture.
15. 15h00 X 22,5 pneus de HRL
16. réservoir d'huile de graissage de capacité de 10 gallons (37,8 Lit.), avec le règlement individuel de l'écoulement d'huile aux exercices, aux alimentations et aux moteurs d'air
17. Tangons hydrauliques
18. Énergie hydraulique toujours fournie par le moteur diesel ou l'alimentation en air externe.
19. Vitesse maximale 4,2 M/H. (7,4 km/hr.).
20. Classabilité - 35%.
21. Poids approximatif d'opération - 32 000 livres. (14 500 kilogrammes.).

JT144/DPT

Combinaison de boom et de positionneur


Paramètres techniques :

1. Le boom de JTI-DPT et la combinaison de positionneur est un boom de type petit pour la couverture de plein visage
2. capacité du renversement 360º ; modèle de couverture de plein-cercle ; élimine des taches aveugles
3. la rotation dans les deux directions permet au harnais de tuyau d'être gardé clairement des dommages ou du vrillage
4. le renversement atteint les trous inférieurs d'orteil au fond du visage de tunnel
5. le mécanisme complètement inclus de rotation empêche des débris de bloquer le boom
6. un large éventail de composants, d'alimentations, et d'exercices de perçage peuvent être montés sur le boom ; choix de droit ou de support de main gauche ; parenthèse verticale ou horizontale
7. à commande hydraulique, facilement commandé ; pour rapide et le POSITIF plaçant tous les cylindres incluez les checkvalves POUR FERMER À CLEF le boom en position d'ensemble en cas de la fuite de perte de puissance ou de fluide hydraulique
8. le positionneur de perceuse peut ÊTRE ENLEVÉ le du boom ; le remplacement par les unités courantes réduit le temps d'arrêt coûteux et aide des programmes d'entretien
9. construction rigide ; fournit un support RIGIDE pour des composants d'alimentation et de perceuse ; Perçage PRÉCIS ; réduit l'usage ; les bâtis alimente plus longtemps et de plus grands exercices
10. entretien simple ; tous les joints articulés sont facilement lubrifiés ou REMPLAÇABLES ; assurez la durée de vie maximum des composants importants
11. booms multiples ; plusieurs unités peuvent être combinées sur une installation enorme simple pour fournir un modèle MAXIMUM de couverture.


Le boom de JTI 144 et positionneur de la DPT utilisé en tant que capacités globales maximum inthese d'un équipement de résultat d'unité de combinaison.

Le point de pivot de boom dans la vue de face du support est montré comme seenfrom le visage de perçage regardant la base du boom.

Modèle de couverture de JTI-DPT comme vu de la base du boom regardant le visage thedrilling. Ce parallèle-trou maximum d'expositions de modèle de couverture forant l'alimentation en aluminium withan de vis de coquille et un pêcheur standard forent. (Chaque carré = 1foot ou 305 millimètres)

SÉRIE 2MSB

Alimentations de vis

pour les éléphants souterrains

Caractéristiques de perçage :

Construction rocailleuse
Le Web, le guide Shell de large-manière et 1-1/2 fort et supérieur H.P. In-Line Motor fournissent le service fiable… de haute résistance, coquille en aluminium légère.

Télécommandes ou option intégrale de soupape de commande
Le moteur d'alimentation radial de piston fournit une pression très exactement commandée d'alimentation. Choisissez le style à télécommande ou la soupape de commande intégrale et les manipulez juste sur le moteur. Jeûnent la vitesse de retour de perceuse dans le contrôle inverse.

Longueurs précises de voyage de perceuse
La gamme complète des longueurs de SHELL-et-vis pour fournir le voyage précis de perceuse a eu besoin pour chaque opération de perçage.
Bas entretien
Fourni par conception de qualité de Gardner-Denver dans tous les incidences, joints, pare-chocs, et attaches plus la chambre d'huile intégrée de lubrification de vitesse.

Éventail de matériel de forage modulaire de Gardner-Denver :

1. Shell en aluminium vissent l'alimentation et le moteur
2. centralisateurs de puissance
3. éventail de modèles de perceuse
4. équipement sectionnel de Rod de perceuse dans beaucoup de tailles
5. perceuse Rods à un passage intégrale
6. unités à télécommande souples de valve
7. contrôles à bouton-poussoir automatisés de cycle de perçage
8. Tous les types des positionneurs, des booms, et de systèmes de support

Paramètres techniques :

Perceuse extérieure :

1. Tube en plastique de l'eau
2. manières de Nonstellited
3. extrémité fermée de mandrin

Caractéristiques :

1. Moteur d'air de rotation avec la réduction de la vitesse 10-1, couple de stalle 250 pi livres.
2. le frottement libèrent des incidences
3. mandrin en bronze de réversible
4. extrémité de mandrin pressurisée par positif
5. manières remplaçables
6. l'intégrale insonorisent
7. échappement ou remplaçant latéral
Échappement du Dessus-fond, DBA 111 à 1 mètre à 90 livres par pouce carré (kPa 621)
8.Double a soutenu le marteau réversible

Caractéristiques :

1. Trou
5,5" diam.
139 millimètres
2. classe de grandeur de trou
1-1/2 » - » diam. 3-1/2.
38 millimètres - diam. de 89 millimètres.
3. poids
320 livres.
145 kilogrammes
4. tuyaux
Air de marteau - » identification 1-1/2., 38 millimètres
Air de rotation - 1" identification., 25 millimètres
Air ou l'eau 3/4" de coup identification., 19 millimètres
5. perceuse Rod
1. 1-1/4 » sortilège - 32 millimètres
2. 1-1/4 » Rd., 32 millimètres
3. 1" Q.O., 25 millimètres
4. 1" sortilège, 25 millimètres
