Halco RC400 Marteau Remet 4 po Diamètres de foret 127-136 mm
Halco RC400 Marteau Remet 4 po
Halco RC400 Marteau Remet 4 po Diamètres de foret 127-136 mm
Rapide vue d'ensemble:
Le Halco RC400 a été conçu pour offrir des performances maximales dans les applications d'exploration et de contrôle de qualité.Le boîtier de l'adaptateur intégré permet un accès facile aux tubes d'échantillons de longue durée.Les performances améliorées proviennent d'une conception simple et robuste qui réduit les procédures de maintenance compliquées, offrant moins de temps d'arrêt et de plus grandes économies.
Le RC400 présente également des caractéristiques de rinçage améliorées grâce au flux d'air à grande vitesse dirigé à travers le foret.Une variété de raccords filetés est disponible, y compris des options pour Remet et Metzke.Le RC400 est équipé d'un système intégré d'attrape-foret pour plus de tranquillité d'esprit.Il dispose également d'un corps d'adaptateur secondaire pour s'adapter à la plupart des tiges de forage à double paroi.
Les caractéristiques de conception du nouveau RC400 se combinent pour donner une augmentation de la ROP de forage, une augmentation de la durée de vie et, surtout, une meilleure qualité de récupération des échantillons.
Diamètres de foret de 127 - 136 mm (5" - 5 3/8").
Diamètre de la mèche de collier de 189 mm (7 1/2").
Convient pour un fonctionnement à des pressions d'air de 300 à 600 psi.
| APERÇU DU MARTEAU | ||||
| Type de marteau | RC400 | |||
| Numéro d'article | 600405 | 600407 | 600415 | |
| Jarret | HalcoRC400 | HalcoRC400 | HalcoRC400 | |
| Fil supérieur | Remet 4" | Metzke 4" | Metzke 4.5" | |
| Diamètre extérieur | 121mm (4.764") | |||
| Lester | 77 kilogrammes | 77 kilogrammes | 77 kilogrammes | |
| Longueur de maquillage | 1306 millimètres (51.417 ") | |||
| LISTE DES PIÈCES | ||||
| Type de marteau | RC400 | RC400 | RC400 | |
| Jarret | Remet 4" | Metzke 4" | Metzke 4.5" | |
| Numéro de modèle | 600405 | 600407 | 600415 | |
| Article | La description | Numéro d'article | ||
| 1 | Circlip | 777048 | ||
| 2 | Anneau en "O" | 747120 | N / A | N / A |
| 3 | Connecteur de tube | 604798 | 604804 | 604814 |
| 4 | Filtre à air | 604476 | ||
| 5 | Adaptateur supérieur | 604598 | 604608 | 604812 |
| 6 | Anneau en "O" | 768045 | ||
| sept | Cône VNR | 604479 | ||
| 8 | Sceau NRV | 748106 | ||
| 9 | VNR Printemps | 760155 | ||
| dix | Entretoise de compression | 604800 | ||
| 11 | Anneau de compression | 604799 | ||
| 12 | Anneau en "O" | 768217 | ||
| 13 | Anneau en "O" | 747120 | ||
| 14 | Tube d'échantillon supérieur | 604599 | ||
| 15 | Anneau en "O" | 768213 | ||
| 16 | Joint de tube d'échantillon | 768148 | ||
| 17 | Doublure | 604596 | ||
| 18 | Tube échantillon inférieur | 604597 | ||
| 19 | Piston | 604595 | ||
| 20 | Cylindre | 604594 | ||
| 21 | Mousqueton carré | 604801 | ||
| 22 | Anneau en "O" | 601942 | ||
| 23 | Douille de guidage | 604657 | ||
| 24 | Anneau élastique rond | 783061 | ||
| 25 | Anneau en "O" | 768043 | ||
| 26 | Anneaux de retenue de mèche | 604656 | ||
| 27 | Envelopper | VOIR CI-DESSOUS | ||
| 28 | Mandrin | 604655 | ||
| Sask. | Kit de service | SK73 | SK74 | SK74 |
| RK | Trousse de réparation | RK124 | RK125 | RK125 |
| FORETS | ||||||
| Bit | Diamètre | Visage | Boutons | Lester | ||
| Numéro de pièce | millimètre | pouce | Concevoir | Taper | Qté | (kg) |
| Halco RC400 | ||||||
| 653469 | 127 | 5 | Centre de dépôt | Bombé | 12 x 16 mm / 2 x 13 mm | 14.1 |
| 653470 | 130 | 5 1/8 | Centre de dépôt | Bombé | 12 x 16 mm / 2 x 13 mm | 14.1 |
| 653471 | 133 | 5 1/4 | Centre de dépôt | Bombé | 12 x 16 mm / 4 x 13 mm | 14.3 |
| 653472 | 136 | 5 3/8 | Centre de dépôt | Bombé | 12 x 16 mm / 4 x 13 mm | 14.3 |
| 653486 | 189 | 7 1/2 | Centre de dépôt | Bombé | 16 x 16 mm / 10 x 13 mm | 36,5 |
| ENVELOPPER | ||||||
| Numéro de pièce | Diamètre extérieur | |||||
| 604602 | 125 millimètres | |||||
| 604603 | 128 millimètres | |||||
| 604604 | 131 millimètres | |||||
| 604605 | 134 millimètres | |||||
| 601423 | 187 millimètres | |||||

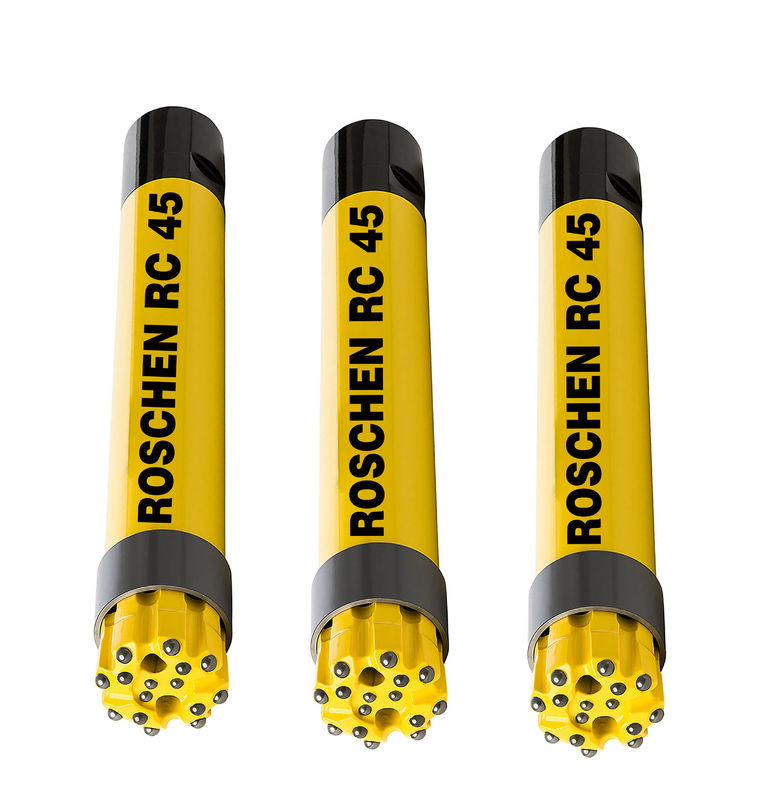

| Spécifications des marteaux ROSCHEN RC | |||||||||
| Taille du marteau | Marteau | Tige de mèche | Code ROSCHEN | Gamme de trous (mm) | Diamètre extérieur (mm) | Longueur (sans mèche) mm | Poids (NW) kg | Fil de connexion | Pression de travail |
| 3" | RE531 | RE531 | ROSRC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROSRC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1.0-3.0Mpa |
| 4 1/2" | RE004 | RE004 | ROSRC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 4 1/2" | RE540 | RE540 | ROSRC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROSRC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROSRC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROSRC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROSRC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | RE547 | RE547 | ROSRC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5"Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | RE052 | RE052 | ROSRC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5"Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE054 | RE054 | ROSRC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5"Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4" | RE140 | RE140 | ROSRC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5"Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROSRC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR52 | PR52 | ROSRC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR52R | PR52/PR52R | ROSRC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2" | PR54 | PR54 | ROSRC 55 | 135-150 | 130 | 1294 | 84,5 | 4.5"Remet 4.5" Metzke | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROSRC 60 | 136-150 | 132 | 1362 | 90 | 4.5"Remet 4.5" Metzke | 1.5-3.5Mpa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Comme demande | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROSRC 80 | 190-250 | 180 | 1395 | 185 | Comme demande | 1.5-3.5Mpa |
| dix" | RC100/RC100R | RC100/RC100R | ROSRC 100 | 250-370 | 240 | 1528 | 328 | Comme demande | 1.5-3.5Mpa |
| Remarques: | |||||||||
| Metzke, le fil Remet est disponible ! | |||||||||
| Toute tige de type spécial de marteau RC sera disponible sur demande. | |||||||||
