forage tige
>
|
| Lieu d'origine | Allemagne |
| Nom de marque | ROSCHEN |
| Certification | ISO, API |
| Numéro de modèle | 2" 3" 4" 4 1/2 » 5" 6" 7" 8" 10" 12" |

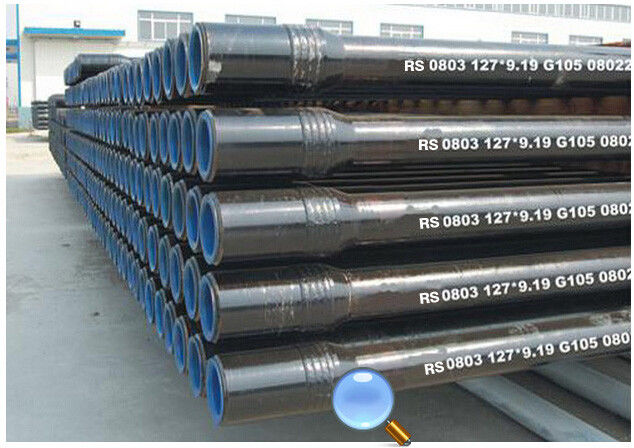

Huilez Spéc. 5DP de la garniture de forage 4-1/2 api avec une rectitude plus à haute résistance de représentation
Huilez la garniture de forage
Nous pouvons fournir toutes sortes de garnitures de forage qui sont compatibles à Spéc. 5DP ou SY d'api.
Des garnitures de forage peuvent être faites comme exigences de clients et être équipées du même type de joints d'outil.
Les lignes de production avancées de garniture de forage peuvent transférer les paramètres de soudure à la meilleure position pour assurer la qualité de la zone de soudure ; le procédé de traitement thermique avec la configuration du refroidissement interne et externe en même temps peut faire un caractère mécanique plus fiable et plus stable. L'application du poids automatique, de la mesure de longueur et des disques automatiques de jet peut assurer la traçabilité des produits. L'application des lignes de épaississement et de chauffage et de 1250 tonnes de machine bouleversante peut assurer au rassemblement de taille d'épaississement le niveau de l'utilisation de Spéc. 5DR d'api du four de NC pour le chauffage entier de corps de tuyau et l'extinction, gâchant le procédé avancé du traitement thermique de la machine peut assurer le caractère mécanique du tuyau. La machine de redressage hydraulique de tube assure la rectitude et le coaxiality du corps de tuyau.
Caractéristiques standard de garniture de forage
| Spéc. | OD de foret corps de tuyau |
Épaisseur de paroi de la garniture de forage |
OD de cou de soudure |
Joint d'outil | RSC diamètre de chanfrein |
Approximation qualité |
|||||||
| OD | diamètre interne du fil masculin |
longueur de mâle l'OD du fil |
longueur de femelle l'OD du fil |
||||||||||
| NO.1 | NO.1 | catégorie | renversement | RSC | DP de D millimètre |
t millimètre |
Teb de D millimètre |
D millimètre |
dp millimètre |
LPb millimètre |
Lb millimètre |
Df millimètre |
DP de W kg/m |
| A.2 | -12,5% | Max | ±0.8 | +0,4 -0,8 |
±6.4 | ±6.4 | ±0.4 | Calculé | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Unité internationale | |||||||||||||
| 4 | 14,00 | E | Unité internationale | NC40 | 101,60 | 8,38 | 106,4 | 133,4 | 71,4 | 177,80 | 254,00 | 127,40 | 22,42 |
| 4 | 14,00 | S | Unité internationale | NC40 | 101,60 | 8,38 | 106,4 | 133,4 | 68,3 | 177,80 | 254,00 | 127,40 | 22,76 |
| 4 | 14,00 | G | Unité internationale | NC40 | 101,60 | 8,38 | 106,4 | 139,7 | 61,9 | 177,80 | 254,00 | 127,40 | 23,61 |
| 4 | 14,00 | D | Unité internationale | NC40 | 101,60 | 8,38 | 106,4 | 139,7 | 50,8 | 177,80 | 254,00 | 127,40 | 24,03 |
| 4-1/2 | 13,75 | E | Unité internationale | NC46 | 114,30 | 6,88 | 119,1 | 152,4 | 85,7 | 177,80 | 254,00 | 145,26 | 22,50 |
| 2-3/8 | 6,65 | E | UE | NC26 | 60,32 | 7,11 | 65,1 | 85,7 | 44,5 | 177,80 | 203,20 | 82,90 | 10,45 |
| 2-3/8 | 6,65 | X, G | UE | NC26 | 60,32 | 7,11 | 65,1 | 85,7 | 44,5 | 177,80 | 203,20 | 82,90 | 10,58 |
| 2-7/2 | 10,40 | E | UE | NC31 | 73,02 | 9,19 | 81,0 | 104,8 | 54,0 | 177,80 | 228,60 | 100,41 | 16,25 |
| 2-7/8 | 10,40 | X, G | UE | NC31 | 73,02 | 9,19 | 81,0 | 104,8 | 50,8 | 177,80 | 228,60 | 100,41 | 16,50 |
| 2-7/8 | 10,40 | S | UE | NC31 | 73,02 | 9,19 | 81,0 | 111,1 | 41,3 | 177,80 | 228,60 | 100,41 | 17,19 |
| 3-1/2 | 9,50 | E | UE | NC38 | 88,90 | 6,45 | 98,4 | 120,7 | 68,3 | 203,20 | 266,70 | 116,28 | 15,77 |
| 3-1/2 | 13,30 | E | UE | NC38 | 88,90 | 9,35 | 98,4 | 120,7 | 68,3 | 203,20 | 266,70 | 116,28 | 20,77 |
| 3-1/2 | 13,30 | X | UE | NC38 | 88,90 | 9,35 | 98,4 | 127,0 | 65,1 | 203,20 | 266,70 | 116,28 | 21,76 |
| 3-1/2 | 13,30 | G | UE | NC38 | 88,90 | 9,35 | 98,4 | 127,0 | 61,9 | 203,20 | 266,70 | 116,28 | 21,90 |
| 3-1/2 | 13,30 | S | UE | NC38 | 88,90 | 9,35 | 98,4 | 127,0 | 54,0 | 203,20 | 266,70 | 116,28 | 22,22 |
| 3-1/2 | 13,50 | E | UE | NC38 | 88,90 | 11,40 | 98,4 | 127,0 | 65,1 | 203,20 | 266,70 | 116,28 | 24,67 |
| 3-1/2 | 13,50 | X | UE | NC38 | 88,90 | 11,40 | 98,4 | 127,0 | 61,9 | 203,20 | 266,70 | 116,28 | 25,07 |
| 3-1/2 | 13,50 | G | UE | NC38 | 88,90 | 11,40 | 98,4 | 127,0 | 54,0 | 203,20 | 266,70 | 116,28 | 25,38 |
| 3-1/2 | 13,50 | S | UE | NC40 | 88,90 | 11,40 | 98,4 | 139,7 | 57,2 | 203,20 | 266,70 | 127,40 | 26,19 |
| UE | |||||||||||||
| 4 | 14,00 | E | UE | NC46 | 101,60 | 8,38 | 114,3 | 152,4 | 82,6 | 177,80 | 254,00 | 145,26 | 23,67 |
| 4 | 14,00 | X, G | UE | NC46 | 101,60 | 8,38 | 114,3 | 152,4 | 82,6 | 177,80 | 254,00 | 145,26 | 24,12 |
| 4 | 14,00 | S | UE | NC46 | 101,60 | 8,38 | 114,3 | 152,4 | 76,2 | 177,80 | 254,00 | 145,26 | 24,46 |
| 4-1/2 | 13,75 | E | UE | NC50 | 114,30 | 6,88 | 127,0 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 23,65 |
| 4-1/2 | 16,60 | E | UE | NC50 | 114,30 | 8,56 | 127,0 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 27,51 |
| 4-1/2 | 16,60 | X, G | UE | NC50 | 114,30 | 8,56 | 127,0 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 28,07 |
| 4-1/2 | 16,60 | S | UE | NC50 | 114,30 | 8,56 | 127,0 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 28,47 |
| 4-1/2 | 20,00 | E | UE | NC50 | 114,30 | 10,92 | 127,0 | 168,3 | 92,1 | 177,80 | 254,00 | 153,99 | 32,93 |
| 4-1/2 | 20,00 | X, G | UE | NC50 | 114,30 | 10,92 | 127,0 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 33,63 |
| 4-1/2 | 20,00 | S | UE | NC50 | 114,30 | 10,92 | 127,0 | 168,3 | 76,2 | 177,80 | 254,00 | 153,99 | 34,34 |
| 4-1/2 | 16,60 | E | IEU | NC46 | 114,30 | 8,56 | 119,1 | 168,3 | 82,6 | 177,80 | 254,00 | 145,26 | 27,36 |
| 4-1/2 | 16,60 | X, G | IEU | NC46 | 114,30 | 8,56 | 119,1 | 158,8 | 76,2 | 177,80 | 254,00 | 145,26 | 27,73 |
| 4-1/2 | 16,60 | S | IEU | NC46 | 114,30 | 8,56 | 119,1 | 158,8 | 69,9 | 177,80 | 254,00 | 145,26 | 28,04 |
| 4-1/2 | 20,00 | E | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 76,2 | 177,80 | 254,00 | 145,26 | 32,94 |
| 4-1/2 | 20,00 | X | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 69,9 | 177,80 | 254,00 | 145,26 | 33,69 |
| 4-1/2 | 20,00 | G | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 63,5 | 177,80 | 254,00 | 145,26 | 33,97 |
| 4-1/2 | 20,00 | S | IEU | NC46 | 114,30 | 10,92 | 119,1 | 158,8 | 57,2 | 177,80 | 254,00 | 145,26 | 34,23 |
| IEU | |||||||||||||
| 5 | 19,50 | E | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 95,3 | 177,80 | 254,00 | 153,99 | 31,79 |
| 5 | 19,50 | X | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 32,58 |
| 5 | 19,50 | G | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 82,6 | 177,80 | 254,00 | 153,99 | 32,95 |
| 5 | 19,50 | S | IEU | NC50 | 127,00 | 9,19 | 130,2 | 168,3 | 69,9 | 177,80 | 254,00 | 153,99 | 33,60 |
| 5 | 19,50 | E | IEU | 5 (1/2) FH | 127,00 | 9,19 | 130,2 | 177,8 | 95,3 | 203,20 | 254,00 | 170,66 | 33,22 |
| 5 | 19,50 | X, G | IEU | 5 (1/2) FH | 127,00 | 9,19 | 130,2 | 177,8 | 95,3 | 203,20 | 254,00 | 170,66 | 33,61 |
| 5 | 19,50 | S | IEU | 5 (1/2) FH | 127,00 | 9,19 | 130,2 | 184,2 | 88,9 | 203,20 | 254,00 | 170,66 | 34,89 |
| 5 | 25,60 | E | IEU | NC50 | 127,00 | 12,70 | 130,2 | 168,3 | 88,9 | 177,80 | 254,00 | 153,99 | 40,73 |
| 5 | 25,60 | X | IEU | NC50 | 127,00 | 12,70 | 130,2 | 138,6 | 76,2 | 177,80 | 254,00 | 153,99 | 41,80 |
| 5 | 25,60 | G | IEU | NC50 | 127,00 | 12,70 | 130,2 | 168,3 | 69,9 | 177,80 | 254,00 | 153,99 | 42,11 |
| 5 | 25,60 | E | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 177,8 | 88,9 | 203,20 | 254,00 | 170,66 | 42,14 |
| 5 | 25,60 | X | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 177,8 | 88,9 | 203,20 | 254,00 | 170,66 | 42,51 |
| 5 | 25,60 | G | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 184,2 | 88,9 | 203,20 | 254,00 | 170,66 | 43,35 |
| 5 | 25,60 | S | IEU | 5 (1/2) FH | 127,00 | 12,70 | 130,2 | 184,2 | 82,6 | 203,20 | 254,00 | 170,66 | 43,75 |
Paramètres d'optimisation du traitement de tension
| Catégorie | Limite conventionnelle d'élasticité | Résistance à la traction | |||||
| minute | maximum | minute | |||||
| Livre par pouce carré | MPA | Livre par pouce carré | MPA | Livre par pouce carré | MPA | ||
| 1 | E-75 | 75,000 | 517 | 105,000 | 724 | 100000 | 689 |
| 2 | X-95 | 95,000 | 655 | 125,000 | 862 | 105000 | 724 |
| G-105 | 105,000 | 724 | 135,000 | 931 | 115000 | 793 | |
| S-135 | 135,000 | 931 | 165,000 | 1138 | 145000 | 1000 | |
