ENSEMBLE DE BARIL DE NOYAU DE TUBE DE CÂBLE SOUTERRAIN DE NQU DOUBLE POUR LE PERÇAGE HORIZONTAL
Roschen offre le baril de noyau standard de NQU NWL-U pour l'usage avec des tiges de NQ/NRQ/NT. Le baril de noyau de NQU est idéal pour l'usage en la plupart des conditions de forage souterraines et est disponible pour l'application en trou standard de taille de DCDMA N. Il les composants externes comprend les composants d'assemblée principale de NQU, de chambre à air de NQU et de NQU tube.
Baril de noyau souterrain de perçage de diamant de NQU
Baril de noyau de câble de NQU
Baril de noyau de tube de double de NQU
Assemblée principale de NQU
Baril de noyau de NQU

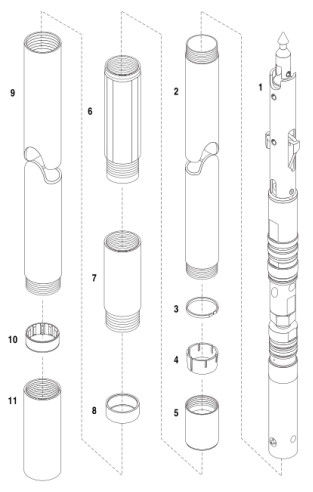

Configuration standard de baril de noyau de NQU :
Assemblée 1-NQU principale
Chambre à air 2-NQU
Anneau de l'arrêt 3-NQU
Poussoir de noyau 4-NQU
Caisse de poussoir de noyau 5-NQU
6-NQU fermant à clef l'accouplement
Accouplement de l'adaptateur 7-NQU
Anneau de l'atterrissage 8-NQU
Tube 9-NQU externe
Stabilisateur de la chambre à air 10-NQU
Protecteur de filet 11-NQU
Paramètre de NQU Nonimal | millimètre | Pouces |
Diamètre de trou de NQU (approximativement) | 75,8 | 2,984 |
Diamètre de noyau de NQU (approximativement) | 47,6 | 1,874 |
Le peu de noyau de NQU a placé l'OD (approximativement) | 75,3 | 2,965 |
Le peu de noyau de NQU a placé l'identification (approximativement) | 47,6 | 1,874 |
NQU alésant Shell Set OD (approximativement) | 75,8 | 2,984 |
Tube externe OD de NQU | 73 | 2,874 |
Identification externe de tube de NQU | 60,3 | 2,374 |
Chambre à air OD de NQU | 55,6 | 2,189 |
Identification de chambre à air de NQU | 50 | 1,969 |
NOTE :
(1) le peu de noyau de NQU et la coquille d'alésage n'est pas inclus.
(2) 1,5 m/5 pi et 3 barils de noyau de m/10 pi NQU sont disponibles.
(3) le plus nouveau baril de noyau du fer de lance NQU de MKII est également disponible.
