5 pi Assemblée de baril de noyau de tube de triple de 10 pi avec le tube NQ3 HQ3 PQ3 de fente
Baril de noyau de tube de triple de baril de noyau de câble avec le tube NQ3 HQ3 PQ3 de fente
Baril de noyau de tube de triple de baril de noyau de câble 5 pi, 10 pi avec le tube NQ3 HQ3 PQ3 de fente
Baril de noyau de tube de triple de baril de noyau de câble avec le tube NQ3 HQ3 PQ3 de fente

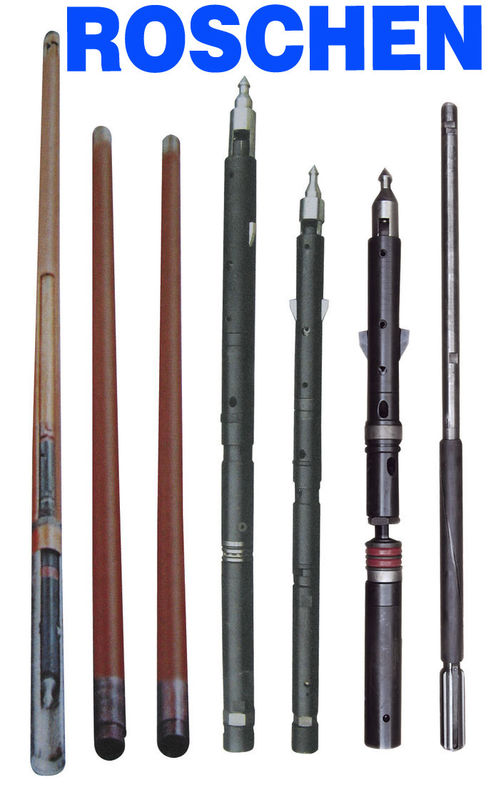

Description du baril de noyau triple de tube à vendre :
Des barils de noyau de triple de NQ3 HQ3 PQ3 sont généralement employés pour le but géotechnique, conçu pour maximiser la récupération de noyau dans des formations douces, et ce baril de noyau de série a des avantages de bonne propriété de perçage, d'efficacité élevée de récupération et de basse consommation.
Il se compose de l'ensemble de tube externe et de l'ensemble de chambre à air. la boîte Exportation-standard de contreplaqué est utilisée pour emballer ce baril de noyau de série de QG.
1. BARIL DE NOYAU
CONFIGURATION ET APPLICATION DE BARIL DE NOYAU :
L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe d'externe-tube.
Le groupe de chambre à air rassemble l'échantillon de noyau pendant le processus de perçage et est indépendant du groupe d'externe-tube.
Le groupe de chambre à air se compose de :
Le groupe d'externe-tube toujours demeure au fond du trou et loge le groupe de chambre à air pendant le processus de perçage.
Le groupe d'externe-tube se compose de reste des composants de baril de noyau :
Les doubles Noyau-barils de tube avec le tube de fente, ce type noyau-barils comprennent le même groupe que mentionné ci-dessus mais utilisent un troisième tube appelé un revêtement de chambre à air ou un tube de fente qui est placé à l'intérieur de la chambre à air.
Série | Modèle | Peu de perceuse (millimètres) | Alésoir | Tube externe | Chambre à air | Poids spécifique | |||
Diamètre intérieur | Diamètre extérieur | Diamètre extérieur | Diamètre extérieur | Diamètre intérieur | Diamètre extérieur | Diamètre intérieur | Kg/set | ||
Baril de noyau de série de QC | Bq | 59,5 | 36,5 | 60 | 57,2 | 46 | 42,9 | 38,1 | 45 |
Nq | 74,6 | 47,6 | 75,8 | 73 | 60,3 | 55,6 | 50 | 65 | |
QG | 95,6 | 63,5 | 96 | 92,1 | 77,8 | 73 | 66,7 | 105 | |
PQ | 122 | 85 | 122,6 | 118 | 103 | 95,3 | 88,9 | 150 |
Tailles de système de baril de noyau de Boart Longyear | ||
TAILLE | NOYAU Ø | TROU Ø |
AQTK | 35,5 millimètres (1-3/8 dedans) | 48 millimètres (1-7/8 dedans) |
Bq | 36,4 millimètres (1-7/16 dedans) | 60 millimètres (2-3/8 dedans) |
BQTK | 40,7 millimètres (1-5/8 dedans) | 60 millimètres (2-3/8 dedans) |
Nq | 47,6 millimètres (1-7/8 dedans) | 75,7 millimètres (3 dedans) |
NQTK (NQ2 ») | 50,6 millimètres (2 dedans) | 75,7 millimètres (3 dedans) |
NQ3 | 45 millimètres (1-3/8 dedans) | 75,7 millimètres (3 dedans) |
QG | 63,5 millimètres (2-1/2 dedans) | 96 millimètres (3-3/8 dedans) |
HQ3 | 61,1 millimètres (2-3/8 dedans) | 96 millimètres (3-3/8 dedans) |
PQ | 85 millimètres (3-3/8 dedans) | 122,6 millimètres (4-7/8 dedans) |
PQ3 | 83 millimètres (3-1/4 dedans) | 122,6 millimètres (4-7/8 dedans) |
Tailles de système de baril de noyau de Atlas Copco | ||||
SYSTÈME | NOYAU Ø | TROU Ø | ||
millimètre | dans | millimètre | dans | |
A | 48,0 | 1,89 | 27,0 | 1,06 |
B | 59,9 | 2,36 | 36,4 | 1,43 |
N | 75,7 | 2,98 | 47,6 | 1,88 |
H | 96,1 | 3,78 | 63,5 | 2,5 |
P | 122,6 | 4,83 | 85,0 | 3,35 |
