Perçage supérieur de marteau
>
|
| Lieu d'origine | Allemagne |
| Nom de marque | ROSCHEN |
| Certification | ISO, API |
| Numéro de modèle | 1' - 6' |

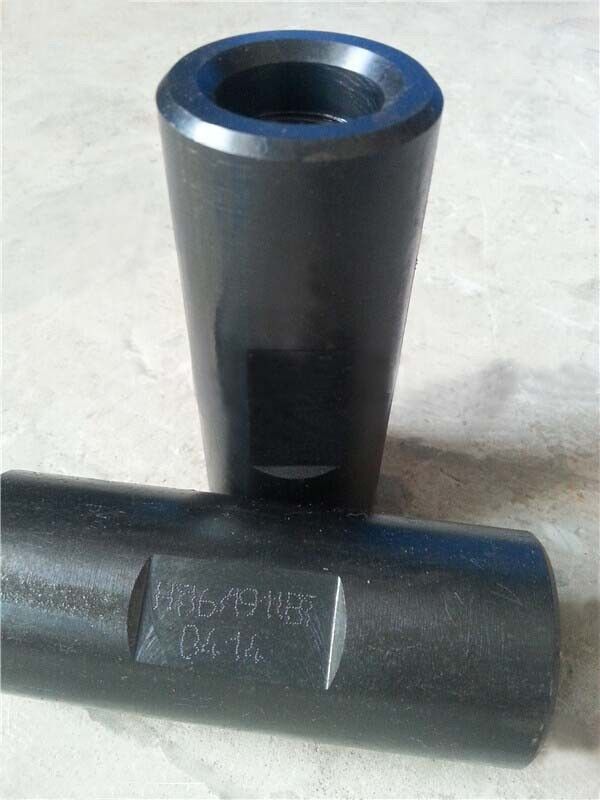

Perçage de marteau de dessus d'accouplement de Rod de surgeon de fil femelle et masculin d'api
Caractéristiques :
Accouplement de Rod de surgeon de fil femelle et masculin d'api
1. Meterial : alliage de haute qualité
2. Préparation de surface : phosphatage, bleutrage
Accouplement de Rod de surgeon de fil femelle et masculin d'api
Paramètres techniques
Accouplement normal
| Taille (dedans) | Accouplement O.D W (millimètre) (+0,13, - 0,25) |
Longueur L (millimètre) (+1,57, - 0,00) |
Fil D. (dedans) | Longueur de place de clé (millimètre) |
Dureté (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 41,28 | 1-1/16 » | |||
| 7/8" | 46,00 | 1-3/16 » | |||
| 1" | 55,60 | 1-3/8 » | 38,1 | ||
| 1-1/8 » | 60,33 | 114,3 | 1-9/16 » |
Accouplement mince de trou
| Taille (dedans) | Accouplement O.D W (millimètre) (+0,13, - 0,25) |
Longueur L (millimètre) (+1,57, - 0,00) |
Fil D. (dedans) | Longueur de place de clé (millimètre) |
Dureté (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 38,10 | 1-1/16 » | |||
| 7/8" | 41,30 | 1-3/16 » | |||
| 1" | 50,80 | 1-3/8 » | 38,1 |
Sous-accouplement normal
| Taille (dedans) | Accouplement O.D W (millimètre) (+0,13, - 0,25) |
Longueur L (millimètre) (+1,57, - 0,00) |
Petit fil D. d'extrémité. | Fil D. de tête de bielle. | Dureté (HRA) |
| 5/8" - 3/4" | 41,28 | 101,6 | 15/16" | 1-1/16 » | 56-62 |
| 3/4" - 7/8" | 46,00 | 1-1/16 » | 1-3/16 » | ||
| 7/8" - 1" | 55,60 | 114,3 | 1-3/16 » | 1-3/8 » | |
| 1" - 1-1/8 » | 60,33 | 127,0 | 1-3/8 » | 1-9/16 » |
Sous-accouplement mince de trou
| Taille (dedans) | Accouplement O.D W (millimètre) (+0,13, - 0,25) |
Longueur L (millimètre) (+1,57, - 0,00) |
Petit fil D. d'extrémité. | Fil D. de tête de bielle. | Dureté (HRA) |
| 5/8" - 3/4" | 38,10 | 101,6 | 15/16" | 1-1/16 » | 56-62 |
| 3/4" - 7/8" | 41,30 | 1-1/16 » | 1-3/16 » | ||
| 7/8" - 1" | 50,80 | 114,3 | 1-3/16 » | 1-3/8 » |
Connexion polie normale
| Taille (dedans) | Accouplement O.D W (millimètre) (+0,13, - 0,25) |
Longueur L (millimètre) (+1,57, - 0,00) |
Fil D. (dedans) | Disparaissez le cône | Dureté (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 41,28 | 1-1/16 » | |||
| 7/8" | 46,00 | 1-3/16 » | |||
| 1" | 55,60 | 1-3/8 » | |||
| 1-1/8 » | 60,33 | 114,3 | 1-9/16 » |
Connexion polie par trou mince
| Taille (dedans) | Accouplement O.D W (millimètre) (+0,13, - 0,25) |
Longueur L (millimètres) (+1,57, - 0,00) |
Fil D. (dedans) | Disparaissez le cône | Dureté (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 38,10 | 1-1/16 » | |||
| 7/8" | 41,30 | 1-3/16 » | |||
| 1" | 50,80 | 1-3/8 » |
Propriétés mécaniques de accouplement
| Rm de résistance à la traction (MPA) | Limite conventionnelle d'élasticité Rel (MPA) | Pourcentage A (%) d'élongation | Pourcentage de réduction du secteur Z (%) |
| ≥655 | ≥405 | ≥16 | ≥48 |
