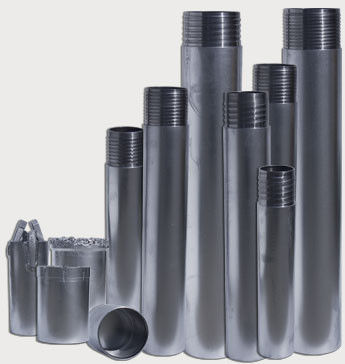

Fil de DCDMA W/enveloppe de la meilleure qualité de tuyau de fil de POIDS pour le perçage de noyau d'exploration
Détail rapide :
Enveloppe de W
Enveloppe de POIDS
Enveloppe métrique
Série DCDMA de W
Description :
Enfermer
Roschen fabrique et distribue le fil industriellement compatible de DCDMA W et le fil de la meilleure qualité de POIDS.
W
Cette enveloppe est prévue pour l'application à usage unique, ou les situations où l'enveloppe est laissée dans le trou. L'enveloppe de W est faite à partir de la tuyauterie de DCDMA C80 et utilise la forme de fil de DCDMA W. Comportant un fil droit, cette conception universelle d'enveloppe peut être employée dans n'importe quelle application de perçage où l'enveloppe filetée est exigée pour être laissée dans la terre.
Tuyauterie
La tuyauterie parallèle de mur est compatible avec des outils de dans-trou de câble de Q/E, et les tailles standard de DCDMA W permettent l'emboîtement de l'autre enveloppe de W.
Conception de fil
le joint de Double-bout fournit la force dans l'entraînement et le cognement.
POIDS
Cette enveloppe est machinée pour surpasser des attentes et les caractéristiques plus rapides et plus faciles font et cassent des caractéristiques que l'enveloppe standard de W. Ce fil fonctionne bien dans des conditions difficiles de perçage et est conçu pour l'application répétée. L'enveloppe de POIDS est faite avec la tuyauterie de DCDMA C80 et le fil conique de HD fournit une résistance accrue.
Tuyauterie
La tuyauterie parallèle de mur est compatible avec des outils de dans-trou de câble de Q/E, et les tailles standard de DCDMA W permettent l'emboîtement de l'autre enveloppe de W.
Conception de fil
Compatible avec des fils de tige de HD.
Le joint conique et moins fils par pouce ont comme conséquence plus facile et plus rapidement font et se cassent pour l'usage réduit et les coûts de la main-d'oeuvre réduits.
la forme commune et résistante de fil de contrefort conique parbout fournissent une plus grande force de torsion et de retrait.
Le fil conique réduit l'effort et fournit un joint rigide pour réduire la perte de mouvement et de lubrifiant.
L'efficacité de charge de 40% fournit une plus grande force de retrait pour permettre la récupération des conditions au sol difficiles et de l'utilisation répétée.
Les fils sont plus faciles de nettoyer en raison d'un espacement plus large des fils pour des situations où enfermer est réutilisé.
Caractéristiques :
Tailles : AW, BW, NANOWATT, HW, PICOWATT, COMMUTATEUR, ZW, BWT, NWT, HWT, PWT, SWT
146, 131, 116, 101, 86, 76, 66, 56 et 46mm.
SPÉCIFICATIONS TECHNIQUES
| TAILLE | Tube O.D. | Identification de tube. | Fils |
| A | B | par pouce | |
| (millimètre) | (millimètre) | (T.P.I.) | |
| 146 (143/134) | 143,3 | 133,3 | 4 |
| 131 (128/119) | 128,4 | 118,4 | 4 |
| 116 (113/104) | 113,4 | 103,4 | 4 |
| 101 (98/89) | 98,4 | 88,4 | 4 |
| 86 (84/77) | 84,4 | 77,5 | 4 |
| 76 (74/67) | 74,4 | 67,5 | 4 |
| 66 (64/57) | 64,4 | 57,5 | 4 |
| 56 (54/47) | 54,3 | 47,4 | 4 |
| 46 (44/37) | 44,3 | 37,4 | 4 |
| Perceuse Rods de série de Q | |||
| Taille | Diamètre extérieur (millimètre) | Diamètre intérieur (millimètre) | Épaisseur de paroi (millimètre) |
| Tige d'AQ | 44,5 | 34,9 | 4,8 |
| Tige de Bq | 55,5 | 46 | 4,75 |
| Tige de nq | 71 | 60 | 5,5 |
| Tige de QG | 88,9 | 77,9 | 5,5 |
| Tige de PQ | 114,3 | 103,4 | 5,5 |
| Enveloppe Rods | |||
| Taille | Diamètre extérieur (millimètre) | Diamètre intérieur (millimètre) | Fils par pouce |
| Nanowatt | 88,9 | 76,2 | 4 |
| HW | 114,3 | 101,6 | 4 |
| Picowatt | 139,7 | 127 | 4 |
| 6" | 168 | 149 | 4 |
| WL46 | 44,15 | 37,15 | 4 |
| WL56 | 54,15 | 47,15 | 4 |
| WL66 | 64,25 | 57,25 | 4 |
| WL76 | 74,25 | 67,25 | 4 |
| WL86 | 84,25 | 77,25 | 4 |
| WL101 | 98 | 88,3 | 4 |
| WL116 | 113 | 103,3 | 4 |
| WL131 | 128 | 118,3 | 4 |
| WL146 | 143 | 133,3 | 4 |
| Données de Rod de perceuse | ||||||
| Identification. | O.D. | Weight/10 | Vol. /100 ' | |||
| Taille | inch/mm | inch/mm | Kilogramme | Livres | Litre | U.S. Gallon. |
| A | 1,375"/34.9mm | 1,750"/44.5mm | 14,04 | 31 | 29,14 | 7,7 |
| ATW | 1,437"/36.5mm | 1,750"/44.5mm | 12,05 | 26,6 | 31,79 | 8,4 |
| B | 1,812"/46.0mm | 2,188"/56.6mm | 18,12 | 40 | 50,72 | 13,4 |
| BTW | 1,909"/48.5mm | 2,225"/56.5mm | 15,76 | 34,8 | 56,02 | 14,8 |
| N | 2,375"/60.3mm | 2,750"/69.9mm | 23,55 | 52 | 87,05 | 23 |
| NTW | 2,525"/64.2mm | 2,875"/73.0mm | 22,83 | 50,4 | 98,4 | 26 |
| H | 3,062"/77.8mm | 3,500"/88.9mm | 34,88 | 77 | 144,58 | 38,2 |
| P | 4,062"/103.2mm | 4,625"/117.5mm | 48,02 | 106 | 255,1 | 67,4 |
| Données de peu de dénoyautage | ||||
| Diamètre de noyau | Diamètre de trou | Volume de trou | ||
| Taille | inch/mm | inch/mm | Litres/100Mtr | U.S. Gallon. /100Ft |
| A | 1,062"/27.0mm | 1,890"/48.0mm | 181 | 14,6 |
| ATW | 1,185"/30.1mm | 1,890"/48.0mm | 181 | 14,6 |
| B | 1,432"/36.5mm | 2,360"/60.0mm | 282,2 | 22,7 |
| BTW | 1,656"/42.0mm | 2,360"/60.0mm | 282,2 | 22,7 |
| N | 1,875"/47.6mm | 2,980"/75.7mm | 451 | 36,3 |
| NTW | 2,205"/56.0mm | 2,980"/75.7mm | 451 | 36,3 |
| H | 2,500"/63.5mm | 3,782"/96.0mm | 724,4 | 58,3 |
| P | 3,345"/85.0mm | 4,827"/122.6mm | 1180,4 | 95,1 |
| Données d'enveloppe | ||||||
| Identification. | O.D. | Weight/10 | Volume de trou | |||
| Taille | inch/mm | inch/mm | Kilogramme | Livres | Liter/100Mtr | U.S.Gal ./100Ft |
| Aw | 1,90 »/48.26mm | 2,350"/59.69mm | 17,21 | 38 | 85,3 | 18,8 |
| BW | 2,375"/60.2mm | 2,975"/75.44mm | 31,71 | 70 | 136,2 | 30 |
| Nanowatt | 2,99"/75.95mm | 3,620"/91.95mm | 38,95 | 86 | 202,4 | 44,5 |
| HW | 3,93"/99.82mm | 4,630"/117.6mm | 51,19 | 113 | 331,1 | 72,8 |
| Picowatt | 4,84"/122.94mm | 5,660"/143.7mm | 65,23 | 144 | 494,8 | 108,8 |
Les longueurs utiles standard sont de 3,0, 1,5, 1,0 et 0,5 mètres. D'autres longueurs peuvent être fabriquées sur demande.
Tous les tubes d'enveloppe ont les fils droits. Les fils de main gauche peuvent être manufacturés si demandés.
