Tube de tubage, tubage pétrolier, tubage API, tubage de puits, tubage Utilisé pour le tubage et les tubes de pétrole dans les puits de pétrole ainsi que pour les parois latérales
Tube de tubage, tubage pétrolier, tubage API, tubage de puits, tubage
Utilisé pour le tubage et les tubes de pétrole dans les puits de pétrole ainsi que pour les parois latérales
| Produit: | Tube de tubage, tubage pétrolier, tubage API, tubage de puits, tubage |
| Application: | Utilisé pour le tubage et les tubes de pétrole dans les puits de pétrole ainsi que pour les parois latérales |
| Taille: | Diamètre extérieur : 114,3 mm - 508 mm |
| POIDS : 5 - 16 mm | |
| LONGUEUR : R1, R2, R3 | |
| Norme de tuyau : | API 5CT PSL1/PSL2 J55, K55, N80-1, N80-Q, |
| Api 5CT PSL1/PSL2 L80-1, L80-9Cr, L80-13Cr, C90, C95, P110, Q125 | |
| Fil de discussion: | NUE, EUE, STC, LTC, BTC, XC, HYDRILL CS |
| Service spécial | Service sucré, service acide, anti-H2S, NACE MR0175/ISO15156 |
| Accessoires: | Joint de chiot, accouplement, collier de forage, croisement, etc. |

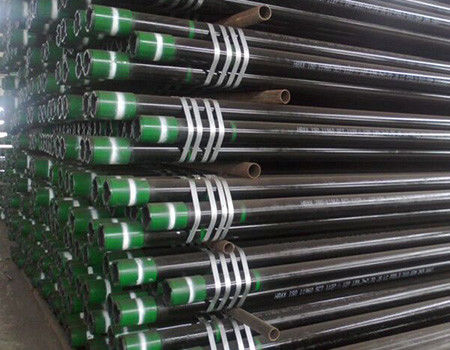

Tube de tubage
Un tube de tubage est un tube en acier creux qui est généralement enfoncé dans le sol à l'aide d'un vérin hydraulique ou pneumatique.Après avoir été entraîné, le sol déplacé est retiré et le tuyau de produit, ou tuyau porteur, est inséré à l'intérieur du tube en acier.
Tailles disponibles
Catégorie : ERW, HFW ou SMLS
Normes : API 5CT PSL1/PSL2 J55,K55,N80-1,N80-Q,API 5CT PSL1/PSL2 L80-1, L80-9Cr,L80-13Cr,C90, C95, P110, Q125
Nuance d'acier : H40, J55, K55, N80
Connexions
L'API 5CT s'applique aux connexions suivantes conformes à l'API SPEC 5B :
• SC : boîtier à filetage rond court
• LC : boîtier à filetage rond long
• BC : boîtier de filetage en contrefort
• NU : tubulure non bouleversée
• UE : tubulure de refoulement externe
| Spécification du tube de tubage | ||||||||||||
| DN | OD | Lester | WT | Forme d'usinage de fin | ||||||||
| Nuance d'acier | ||||||||||||
| dans | millimètre | lb/pi | kg/m | dans | millimètre | H40 | J55 | L80 | N80 | C90 | P110 | |
| K55 | T95 | |||||||||||
| 4 1/2 | 4.5 | 114.3 | 9.5 | 14.14 | 0,205 | 5.21 | PS | PS | – | – | – | – |
| 10.5 | 15.63 | 0,224 | 5,69 | – | PSB | – | – | – | – | |||
| 11.6 | 17.26 | 0,25 | 6.35 | – | PSLB | PLB | PLB | PLB | PLB | |||
| 13.5 | 20.09 | 0,29 | 7.37 | – | – | PLB | PLB | PLB | PLB | |||
| 15.1 | 22.47 | 0,337 | 9.56 | – | – | – | – | – | PLB | |||
| 5 | 5 | 127 | 11.5 | 17.11 | 0,22 | 5.59 | – | PS | – | – | – | – |
| 13 | 19h35 | 0,253 | 6.43 | – | PSLB | – | – | – | – | |||
| 15 | 22.32 | 0,296 | 7.52 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 18 | 26,79 | 0,362 | 9.19 | – | – | PLB | PLB | PLBE | PLB | |||
| 21.4 | 31,85 | 0,437 | 11.1 | – | – | PLB | PLB | PLB | PLB | |||
| 23.2 | 34,53 | 0,478 | 12.14 | – | – | – | – | PLB | – | |||
| 24.1 | 35,86 | 0,5 | 12.7 | – | – | – | – | PLB | – | |||
| 5 1/2 | 5.5 | 139,7 | 14 | 20.83 | 0,244 | 6.2 | PS | PS | – | – | – | – |
| 15.5 | 23.07 | 0,275 | 6,98 | – | PSLB | – | – | – | – | |||
| 17 | 25.3 | 0,304 | 7.72 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 20 | 29.76 | 0,361 | 9.17 | – | – | PLB | PLB | PLBE | PLB | |||
| 23 | 34.23 | 0,415 | 10.54 | – | – | PLB | PLB | PLBE | PLB | |||
| 26,8 | 39,88 | 0,5 | 12.7 | – | – | – | – | – | – | |||
| 29,7 | 44.2 | 0,562 | 14.27 | – | – | – | – | – | – | |||
| 32,6 | 48,51 | 0,625 | 15.88 | – | – | – | – | – | – | |||
| 35.3 | 52,53 | 0,687 | 17h45 | – | – | – | – | – | – | |||
| 38 | 56,55 | 0,75 | 19.05 | – | – | – | – | – | – | |||
| 40,5 | 60.27 | 0,812 | 20.62 | – | – | – | – | – | – | |||
| 43.1 | 64.14 | 0,875 | 22.22 | – | – | – | – | – | – | |||
| 6 5/8 | 6.625 | 168.28 | 20 | 29.76 | 0,288 | 7.32 | PS | PSLB | – | – | – | – |
| 24 | 35,72 | 0,352 | 8,94 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 28 | 41,67 | 0,417 | 10.59 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,475 | 12.06 | – | – | PLB | PLB | PLBE | PLB | |||
| sept | sept | 177,8 | 17 | 25.3 | 0,231 | 5,87 | PS | – | – | – | – | – |
| 20 | 29.76 | 0,272 | 6,91 | PS | PS | – | – | – | – | |||
| 23 | 34.23 | 0,317 | 8.05 | – | PSLB | PLB | PLB | PLBE | – | |||
| 26 | 38,69 | 0,362 | 9.19 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29 | 43.16 | 0,408 | 10.36 | – | – | PLB | PLB | PLBE | PLB | |||
| 32 | 47,62 | 0,453 | 11.51 | – | – | PLB | PLB | PLBE | PLB | |||
| 35 | 52.09 | 0,498 | 12.65 | – | – | PLB | PLB | PLBE | PLB | |||
| 38 | 56,55 | 0,54 | 13.72 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,7 | 63,54 | 0,625 | 15.88 | – | – | – | – | – | – | |||
| 46.4 | 69.05 | 0,687 | 17h45 | – | – | – | – | – | – | |||
| 50.1 | 74,56 | 0,75 | 19.05 | – | – | – | – | – | – | |||
| 53,6 | 79,77 | 0,812 | 20.62 | – | – | – | – | – | – | |||
| 57.1 | 84,97 | 0,875 | 22.22 | – | – | – | – | – | – | |||
| 7 5/8 | 7.625 | 193,68 | 24 | 35,72 | 0,3 | 7.62 | PS | – | – | – | – | – |
| 26.4 | 39.29 | 0,328 | 8.33 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 29,7 | 44.2 | 0,375 | 9.52 | – | – | PLB | PLB | PLBE | PLB | |||
| 33,7 | 50.15 | 0,43 | 10.92 | – | – | PLB | PLB | PLBE | PLB | |||
| 39 | 58.05 | 0,5 | 12.7 | – | – | PLB | PLB | PLBE | PLB | |||
| 42,8 | 63,69 | 0,562 | 14.27 | – | – | PLB | PLB | PLB | PLB | |||
| 45.3 | 67.41 | 0,595 | 15.11 | – | – | PLB | PLB | PLB | PLB | |||
| 47.1 | 70.09 | 0,625 | 15.88 | – | – | PLB | PLB | PLB | PLB | |||
| 51.2 | 76.19 | 0,687 | 17h45 | – | – | – | – | – | – | |||
| 55.3 | 80.3 | 0,75 | 19.05 | – | – | – | – | – | – | |||
| 8 5/8 | 8.625 | 219.08 | 24 | 35,72 | 0,264 | 6.71 | – | PS | – | – | – | – |
| 28 | 41,62 | 0,304 | 7.72 | PS | – | – | – | – | – | |||
| 32 | 47,62 | 0,352 | 8,94 | PS | PSLB | – | – | – | – | |||
| 36 | 53,57 | 0,4 | 10.16 | – | PSLB | PLB | PLB | PLBE | PLB | |||
| 40 | 59.53 | 0,45 | 11h43 | – | – | PLB | PLB | PLBE | PLB | |||
| 44 | 65,48 | 0,5 | 12.7 | – | – | PLB | PLB | PLBE | PLB | |||
| 49 | 72,92 | 0,557 | 14h15 | – | – | PLB | PLB | PLBE | PLB | |||
| 9 5/8 | 9.625 | 244,48 | 32.3 | 48.07 | 0,312 | 7,92 | PS | – | – | – | – | – |
| 36 | 53,57 | 0,352 | 8,94 | PS | PSLB | – | – | – | – | |||
| 40 | 59.53 | 0,395 | 10.03 | – | PSLB | PLB | PLB | PLBE | – | |||
| 43,5 | 64,73 | 0,435 | 11.05 | – | – | PLB | PLB | PLBE | PLB | |||
| 47 | 69,94 | 0,472 | 11,99 | – | – | PLB | PLB | PLBE | PLB | |||
| 53,5 | 79,62 | 0,545 | 13.84 | – | – | PLB | PLB | PLBE | PLB | |||
| 58,4 | 86,91 | 0,595 | 15.11 | – | – | PLB | PLB | PLB | PLB | |||
| 59,4 | 88,4 | 0,609 | 15h47 | – | – | – | – | – | – | |||
| 64,9 | 96,58 | 0,672 | 17.07 | – | – | – | – | – | – | |||
| 70.3 | 104,62 | 0,734 | 18.64 | – | – | – | – | – | – | |||
| 75,6 | 112,5 | 0,797 | 20.24 | – | – | – | – | – | – | |||
| 10 3/4 | 10.75 | 273.05 | 32,75 | 48,74 | 0,279 | 7.09 | PS | – | – | – | – | – |
| 40,5 | 60.27 | 0,35 | 8,89 | PS | PSB | – | – | – | – | |||
| 15.5 | 67,71 | 0,4 | 10.16 | – | PSB | – | – | – | – | |||
| 51 | 75,9 | 0,45 | 11h43 | – | PSB | PSB | PSB | PSBE | PSB | |||
| 55,5 | 82,59 | 0,495 | 12.57 | – | – | PSB | PSB | PSBE | PSB | |||
| 60,7 | 90,33 | 0,545 | 13.84 | – | – | – | – | PSBE | PSB | |||
| 65,7 | 97,77 | 0,595 | 15.11 | – | – | – | – | PSB | PSB | |||
| 73.2 | 108,93 | 0,672 | 17.07 | – | – | – | – | – | – | |||
| 79.2 | 117,86 | 0,734 | 18.64 | – | – | – | – | – | – | |||
| 85,3 | 126,94 | 0,797 | 20.24 | – | – | – | – | – | – | |||
| 11 3/4 | 11.75 | 42 | 62,5 | 0,333 | 8.46 | PS | – | – | – | – | – | |
| 47 | 69,94 | 0,375 | 20.24 | – | – | – | – | – | – | |||
| 54 | 80,36 | 0,435 | 8.46 | – | – | – | – | – | – | |||
| 60 | 89,29 | 0,489 | 9.53 | – | – | – | – | – | – | |||
| 65 | 96,73 | 0,534 | 11.05 | – | – | – | – | – | – | |||
| 71 | 105,66 | 0,582 | 14h42 | – | – | – | – | – | – | |||
| 13 3/8 | 13.375 | 339,73 | 48 | 71,43 | 0,33 | 8.38 | PS | – | – | – | – | – |
| 54,5 | 81.1 | 0,38 | 9.65 | – | PSB | – | – | – | – | |||
| 61 | 90,78 | 0,43 | 10.92 | – | PSB | – | – | – | – | |||
| 68 | 101.19 | 0,48 | 12.19 | – | PSB | PSB | PSB | PSB | PSB | |||
| 72 | 107.15 | 0,514 | 13.06 | – | – | PSB | PSB | PSB | PSB | |||
| 16 | 16 | 406.4 | 65 | 96,73 | 0,375 | 9.53 | PS | – | – | – | – | – |
| 75 | 111,61 | 0,438 | 11.13 | – | PSB | – | – | – | – | |||
| 84 | 125.01 | 0,495 | 12.57 | – | PSB | – | – | – | – | |||
| 109 | 162.21 | 0,656 | 16.66 | – | P | P | P | – | P | |||
| 18 5/8 | 18.625 | 473.08 | 87,5 | 130.21 | 0,435 | 11.05 | PS | PSB | – | – | – | – |
| 20 | 20 | 508 | 94 | 139,89 | 0,438 | 11.13 | LSP | PSLB | – | – | – | – |
| 106,5 | 158,49 | 0,5 | 12.7 | – | PSLB | – | – | – | – | |||
| 133 | 197,93 | 0,635 | 16.13 | – | PSLB | – | – | – | – | |||
| P——Uni ;S——filetage court ;L——filetage long ;B——fil de contrefort ;E——Fil extrême | ||||||||||||
| Compositions chimiques du tubage | |||||||||||
| Standard | Noter | Compositions chimiques(％) | |||||||||
| API SPEC 5CT | J55 | C | Si | Mn | P | S | Cr | Ni | Cu | mois | V |
| K55 | 0,34～0,39 | 0,20～0,35 | 1.25～1,50 | ≤0,020 | ≤0,015 | ≤0.15 | ≤0.20 | ≤0.20 | / | / | |
| N80 | 0,34～0,38 | 0,20～0,35 | 1,45～1,70 | ≤0,020 | ≤0,015 | ≤0.15 | / | / | / | 0,11～0,16 | |
| L80 | 0,15～0,22 | ≤1.00 | 0,25～1,00 | ≤0,020 | ≤0,010 | 12.0～14.0 | ≤0.20 | ≤0.20 | / | / | |
| P110 | 0,26～0,395 | 0,17～0,37 | 0,40～0,70 | ≤0,020 | ≤0,010 | 0,80～1.10 | ≤0.20 | ≤0.20 | 0,15～0,25 | ≤0.08 | |
| Propriétés mécaniques du tubage | |||||||
| Noter | Taper | Allongement total sous charge (%) | Limite d'élasticité (min) | Limite d'élasticité (max) | Résistance à la traction min Mpa | Dureté maximale (HRC) | Dureté Max(HBW) |
| J55 | - | 0,5 | 379 | 552 | 517 | - | - |
| K55 | - | 0,5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0,5 | 552 | 758 | 689 | - | - |
| N80 | Q | 0,5 | 552 | 758 | 689 | - | - |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0,5 | 621 | 724 | 689 | 25.4 | 255 |
| C95 | - | 0,5 | 655 | 758 | 724 | - | - |
| T95 | - | 0,5 | 655 | 758 | 724 | 25.4 | 255 |
| P110 | - | 0,6 | 758 | 965 | 862 | - | - |
| Q125 | Tout | 0,65 | 862 | 1034 | 931 | - | - |
Notre usine
Emballage
Il existe probablement des centaines de méthodes différentes pour emballer un tuyau, et la plupart d'entre elles ont du mérite, mais il y a deux principes qui sont essentiels pour que toute méthode fonctionne pour prévenir la rouille et la sécurité du transport maritime. Notre emballage peut répondre à tous les besoins des clients.
Bouchons en plastique bouchés aux deux côtés des extrémités des tuyaux
Doit être évité par le cerclage en acier et les dommages de transport
Les panneaux groupés doivent être uniformes et cohérents
Le même faisceau (lot) de tuyaux en acier doit provenir du même four.
Le tube en acier a le même numéro de four, la même nuance d'acier, les mêmes spécifications.
Processus de fabrication :
Équipement:
