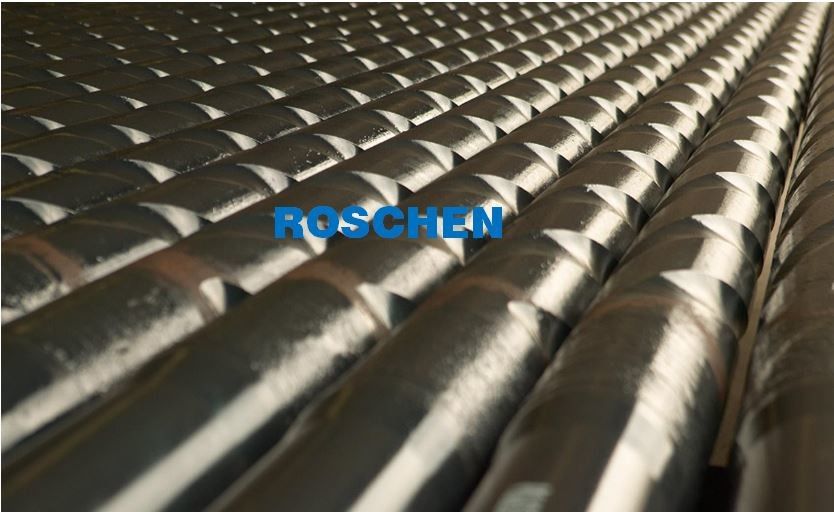

Colliers de perceuse en spirale non magnétiques
Colliers de perceuse non magnétiques :
NMDCs sont généralement affleurant (nonspiral). Ils sont fabriqués de l'acier inoxydable de haute qualité, anticorrosion. Ils sont employés tout en courant les instruments magnétiques d'enquête à situer dans un NMDC de longueur suffisante pour permettre la mesure du champ magnétique de la terre sans interférence magnétique. Des instruments d'enquête sont isolés dans la perturbation magnétique provoquée par d'autres composants en acier dans le BHA.
Collier de perceuse en spirale non magnétique 6,750" NC50
| Spécifications | Caractéristiques de joint/connexion d'outil | |||||
| OD nominal | 6 3/4" (6,75") | Connexion | NC50 | Rapport d'effort de courbure | ||
| Identification nominale | 2.7/8" (2,875") | OD | 6 3/4" (6,75") | Identification | 2 7/8" (2,875") | |
| Catégorie matérielle | P530 | Poids ajusté | Longueur moyenne | 31,00 pi | ||
| Grosseur du grain | ASTM | Recommandé composez le couple | Le maximum composent le couple | |||
| Perméabilité magnétique | 1.001max | Renfoncement de glissement | NON-DÉTERMINÉ | Renfoncement d'ascenseur | NON-DÉTERMINÉ | |
| Taille de dérive | 3 1/8" (3,125") | Déplacement liquide | Capacité liquide | |||
| Hardbanding | Aucun | Critères d'inspection | NS-2 | Élongation | 18% | |
| IPC | Aucun | |||||
| Propriétés chimiques | Phosphore <0> | |||||
| Soufre <0> | ||||||
| Critères de fabrication | API Spec 7-1 | |||||
| Capacités de collier de perceuse | ||||||
| Résistance à la traction | minimum de 120 000 livres par pouce carré | |||||
| MPA 827 | ||||||
| Limite conventionnelle d'élasticité | minimum de 110 000 livres par pouce carré | |||||
| MPA 758 | ||||||
| Résistance aux chocs | Au-dessus de 60J | |||||
| Dureté (Brinell) | Minimum 285 BHN | |||||
Collier de perceuse en spirale non magnétique 8,250" 6 5/8" repérage
| Spécifications | Caractéristiques de joint/connexion d'outil | |||||
| OD nominal | 8 1/4" (8,25") | Connexion | 6 5/8" REPÉRAGE | Rapport d'effort de courbure | ||
| Identification nominale | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | Identification | 2 13/16" (2,8125") | |
| Catégorie matérielle | P530 | Poids ajusté | Longueur moyenne | 31,00 pi | ||
| Grosseur du grain | ASTM | Recommandé composez le couple | Le maximum composent le couple | |||
| Perméabilité magnétique | 1.001max | Renfoncement de glissement | NON-DÉTERMINÉ | Renfoncement d'ascenseur | NON-DÉTERMINÉ | |
| Taille de dérive | 2 11/16" (2,6875") | Déplacement liquide | Capacité liquide | |||
| Hardbanding | Aucun | Critères d'inspection | NS-2 | Élongation | 20% | |
| IPC | Aucun | |||||
| Propriétés chimiques | Phosphore <0> | |||||
| Soufre <0> | ||||||
| Critères de fabrication | API Spec 7-1 | |||||
| Capacités de collier de perceuse | ||||||
| Résistance à la traction | minimum de 100 000 livres par pouce carré | |||||
| MPA 689 | ||||||
| Limite conventionnelle d'élasticité | minimum de 110 000 livres par pouce carré | |||||
| MPA 758 | ||||||
| Résistance aux chocs | Au-dessus de 60J | |||||
| Dureté (Brinell) | Minimum 285 BHN | |||||
Collier de perceuse en spirale non magnétique 9,500" 7 5/8" repérage
| Spécifications | Caractéristiques de joint/connexion d'outil | |||||
| OD nominal | 9 1/2 » (9,5") | Connexion | 7 5/8" REPÉRAGE | Rapport d'effort de courbure | ||
| Identification nominale | 3" (3") | OD | 9 1/2 » (9,5") | Identification | 3" (3") | |
| Catégorie matérielle | P530 | Poids ajusté | Longueur moyenne | 31,00 pi | ||
| Grosseur du grain | ASTM | Recommandé composez le couple | Le maximum composent le couple | |||
| Perméabilité magnétique | 1.001max | Renfoncement de glissement | NON-DÉTERMINÉ | Renfoncement d'ascenseur | NON-DÉTERMINÉ | |
| Taille de dérive | 2 7/8" (2,875") | Déplacement liquide | Capacité liquide | |||
| Hardbanding | Aucun | Critères d'inspection | NS-2 | Élongation | 20% | |
| IPC | Aucun | |||||
| Propriétés chimiques | Phosphore <0> | |||||
| Soufre <0> | ||||||
| Critères de fabrication | API Spec 7-1 | |||||
| Capacités de collier de perceuse | ||||||
| Résistance à la traction | minimum de 110 000 livres par pouce carré | |||||
| MPA 758 | ||||||
| Limite conventionnelle d'élasticité | minimum de 100 000 livres par pouce carré | |||||
| MPA 689 | ||||||
| Résistance aux chocs | Au-dessus de 60J | |||||
| Dureté (Brinell) | Minimum 285 BHN | |||||
Classification de collier de perceuse
Les colliers de perceuse peuvent être tout simplement dans trois catégories selon leur structure et matériel, à savoir le collier de perceuse luisant, le collier de perceuse cannelé en spirale et le collier de perceuse non magnétique.
Le collier de perceuse luisant est normalement un tube lisse de thicked-mur, avec une épaisseur de l'ordre de 38 à 53, environ 4 à 8 fois de cela des garnitures de forage. Il est usiné dans une forme cylindrique uniforme et composé de l'acier allié simple.
Le collier de perceuse cannelé en spirale est également usiné de l'acier allié simple, mais il est normalement plus léger par 4 à 6 pour cent que le collier de perceuse de polissoir de mouler. Ce genre de collier de perceuse est très utilisé de nos jours parce que l'obstacle en spirale spécial de conception en grande partie de la possibilité de coller des accidents en réduisant la superficie de contact entre le mur et le collier.
Le collier de perceuse non magnétique est fabriqué de l'acier allié non magnétique. Pendant que les instruments de mesure magnétiques peuvent sentir le champ géomagnétique en mesurant la direction du forage, les instruments doit être fonctionnement gardé dans un environnement non magnétique. Cependant, dans le processus de perçage, les installations magnétiques affectent toujours l'exactitude de l'instrument de mesure. Par conséquent, l'utilisation d'un collier de perceuse non magnétique peut assurer un résultat de mesure plus fiable.
Colliers de perceuse dans l'application de forage
Les colliers de perceuse jouent un rôle essentiel dans le processus de forage. En raison des caractéristiques structurelles, colliers de perceuse peut fournir le poids pour le but le forage, qui est un et la première spécialité de collier de perceuse. La gravité travaille à un certain nombre de colliers de perceuse pour offrir assez de force de haut en bas requise pour casser des roches avec le peu de perceuse.
Indépendamment de fournir le poids sur le peu (WOB), les colliers de perceuse fonctionnent également comme amortisseur pour amortir la vibration et la secousse quand le perçage a lieu. De cette façon, le processus de forage peut être suivi dans un état d'équilibre beaucoup plus.
Troisièmement, la présence des colliers de perceuse permet aux canalisations de rester dans l'état de tension, alors que des garanties la rigidité de la ficelle de perceuse sous la grande compression. Ainsi, l'efficacité de perceuse et la qualité sont considérablement améliorées.
En plus des applications ci-dessus, les colliers de perceuse peuvent aider à commander la direction de l'ensemble inférieur de trou, évitant le problème de la déviation de trou et augmentant la représentation du perçage.
