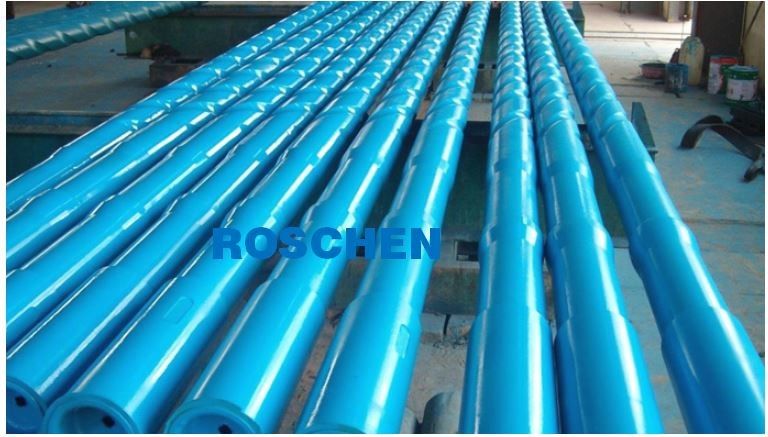

Colliers de perceuse en spirale de perceuse
Colliers de perceuse en spirale
La coupe en spirale est ajoutée à un collier de perceuse pour empêcher la probabilité du mur-collage différentiel en réduisant le contact de mur entre le collier de perceuse et le mur du trou. Les débuts se développants en spirales 22" du fond du renfoncement de glissement ou 79" de l'extrémité et des extrémités de boîte 30" de l'extrémité de goupille. Ajouter se développer en spirales aux colliers de perceuse réduit le poids d'approximativement 4%.
Collier de perceuse bon en spirale d'essai d'InterDril 4,750" gamme 2 de x 45,00 lb/ft pH 6
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 4 3/4" (4,75") | Connexion | PH6 | Rapport d'effort de courbure | |
| Identification nominale | 2,25" | OD | 4 3/4" (4,75") | Identification | 2,563" |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 45,1 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal de mur | 45.00# | Résistance à la traction | 362,000lbs | Force de torsion | |
| Épaisseur de paroi nominale | Le minimum composent le couple | 6500 Ib/ft | Le maximum composent le couple | 8800 lb/ft | |
| Taille de dérive | 2,125" | Déplacement liquide | Capacité liquide | ||
| IPC | Aucun | Renfoncement de glissement | Spécial | Renfoncement d'ascenseur | Spécial |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 1398lbs (635kgs) | ||||
| Critères de fabrication | API Spec 7-1 | ||||
Collier de perceuse en spirale d'InterDril 4,750" gamme 2 de x 45,00 lb/ft WT38
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 4 3/4" (4,75") | Connexion | WT38 | Rapport d'effort de courbure | 1,42 |
| Identification nominale | 2,25" | OD | 4 3/4" (4,75") | Identification | 2,563" |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 45,1 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal de mur | 45.00# | Résistance à la traction | 846,000lbs | Force de torsion | 32000 |
| Épaisseur de paroi nominale | Le minimum composent le couple | 9000 Ib/ft | Le maximum composent le couple | ||
| Taille de dérive | 2,125" | Déplacement liquide | Capacité liquide | ||
| IPC | Aucun | Critères d'inspection | NS-2 | ||
| Pin Length | Non-déterminé | ||||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 1398lbs (635kgs) | ||||
| Critères de fabrication | API Spec 7-1 | ||||
NC38 en spirale du collier de perceuse d'InterDril 4,750" 45,00 gamme 2 de lb/ft
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 4 3/4" (4,75") | Connexion | NC38 | Rapport d'effort de courbure | 1,42 |
| Identification nominale | 2,25" | OD | 4 3/4" (4,75") | Identification | 2,563" |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 45,1 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal de mur | 45.00# | Résistance à la traction | 725,000lbs | Force de torsion | 32000 |
| Épaisseur de paroi nominale | Le minimum composent le couple | 8790Ib/ft | Le maximum composent le couple | ||
| Taille de dérive | 2,125" | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Oui |
| IPC | Aucun | Déplacement liquide | 0,815 Gal/ft | Capacité liquide | |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 1398lbs (635kgs) | ||||
| Critères de fabrication | API Spec 7/NS-1 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 13,744 | ||||
| Secteur en coupe OD (dans le ²) | 17,721 | ||||
| Identification de secteur en coupe (dans le ²) | 3,976 | ||||
| Module de section (dans le ³) | 11,769 | ||||
| Module polaire de section (dans le ³) | 19,984 | ||||
Collier de perceuse en spirale de JSH 4,750" gamme 2 de x 49,79 lb/ft NC38
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 4 3/4" (4,75") | Connexion | NC38 | Rapport d'effort de courbure | 2,217 |
| Identification nominale | 2 1/4" (2,25") | OD | 4 3/4" (4,75") | Identification | 2,25" |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 49,79 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal de mur | Résistance à la traction | 625,000lbs | Force de torsion | 17500 | |
| Épaisseur de paroi nominale | Le minimum composent le couple | 8790Ib/ft | Le maximum composent le couple | 11000 | |
| Taille de dérive | 2,125" | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Non |
| IPC | Aucun | Déplacement liquide | Capacité liquide | ||
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 1543lbs (700kgs) | ||||
| Critères de fabrication | API Spec 7/NS-1 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 13,744 | ||||
| Secteur en coupe OD (dans le ²) | 17,721 | ||||
| Identification de secteur en coupe (dans le ²) | 3,976 | ||||
| Module de section (dans le ³) | 9,992 | ||||
| Module polaire de section (dans le ³) | 19,984 | ||||
Collier de perceuse en spirale d'InterDril 6,500" gamme 2 de x 87,35 lb/ft NC50
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 6 1/2 » (6,5") | Connexion | NC50 | Rapport d'effort de courbure | 2,03 |
| Identification nominale | 2 13/16" (2,8125") | OD | 6 1/2 » (6,5") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 87,35 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | 87.00# | Résistance à la traction | 1392400lbs | Force de torsion | 52000 |
| Épaisseur de paroi nominale | 1,844" | Le minimum composent le couple | 29700Ib/ft | Le maximum composent le couple | 32000 lb/ft |
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Non |
| IPC | Aucun | Déplacement liquide | 1.33Gal/ft | Capacité liquide | 0,32 Gal/ft |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 1543lbs (700kgs) | ||||
| Critères de fabrication | API Spec 7/NS-1 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 26,97 | ||||
| Secteur en coupe OD (dans le ²) | 33,183 | ||||
| Identification de secteur en coupe (dans le ²) | 6,213 | ||||
| Module de section (dans le ³) | 26,016 | ||||
| Module polaire de section (dans le ³) | 52,032 | ||||
Collier de perceuse en spirale de JSH 6,500" gamme 2 de x 87,35 lb/ft NC50
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 6 1/2 » (6,5") | Connexion | NC50 | Rapport d'effort de courbure | 2,242 |
| Identification nominale | 2 13/16" (2,8125") | OD | 6 1/2 » (6,5") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 87,35 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | 86.79# | Résistance à la traction | 1259311lbs | Force de torsion | 51823 |
| Épaisseur de paroi nominale | 1,844" | Le minimum composent le couple | 29445Ib/ft | Le maximum composent le couple | 32389 lb/ft |
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Non |
| IPC | Aucun | Déplacement liquide | 1.33Gal/ft | Capacité liquide | 0,32 Gal/ft |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 2708lbs (1231kgs) | ||||
| Critères de fabrication | API Spec 7/NS-1 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 26,97 | ||||
| Secteur en coupe OD (dans le ²) | 33,183 | ||||
| Identification de secteur en coupe (dans le ²) | 6,213 | ||||
| Module de section (dans le ³) | 26,016 | ||||
| Module polaire de section (dans le ³) | 52,032 | ||||
VAM forant le collier de perceuse en spirale 6,500" gamme 2 de x 87,35 lb/ft NC50
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 6 1/2 » (6,5") | Connexion | NC50 | Rapport d'effort de courbure | 2,03 |
| Identification nominale | 2 13/16" (2,8125") | OD | 6 1/2 » (6,5") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 87,35 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | 87.00# | Résistance à la traction | 1392400lbs | Force de torsion | 52500 |
| Épaisseur de paroi nominale | 1,844" | Le minimum composent le couple | 29700Ib/ft | Le maximum composent le couple | 32000 lb/ft |
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Oui |
| IPC | Aucun | Déplacement liquide | 1.33Gal/ft | Capacité liquide | 0,32 Gal/ft |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 2708lbs (1231kgs) | ||||
| Critères de fabrication | API Spec 7/NS-1 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 26,97 | ||||
| Secteur en coupe OD (dans le ²) | 33,183 | ||||
| Identification de secteur en coupe (dans le ²) | 6,213 | ||||
| Module de section (dans le ³) | 26,016 | ||||
| Module polaire de section (dans le ³) | 52,032 | ||||
Collier de perceuse en spirale de JSH 8,000" x 120,00 lb/ft 6 5/8" REG Range 2
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 8" (8") | Connexion | 6 5/8" API Regular | Rapport d'effort de courbure | 2,6 |
| Identification nominale | 2 13/16" (2,8125") | OD | 8" (8") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 122,38 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | 120# | Résistance à la traction | 1683400lbs | Force de torsion | 78700 |
| Épaisseur de paroi nominale | Le minimum composent le couple | 49200Ib/ft | Le maximum composent le couple | 54100 lb/ft | |
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Non |
| IPC | Aucun | Déplacement liquide | Capacité liquide | ||
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 3793lbs (1720kgs) | ||||
| Critères de fabrication | API Spec 7/NS-1 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 44,053 | ||||
| Secteur en coupe OD (dans le ²) | 50,265 | ||||
| Identification de secteur en coupe (dans le ²) | 6,213 | ||||
| Module de section (dans le ³) | 49,498 | ||||
| Module polaire de section (dans le ³) | 98,995 | ||||
Collier de perceuse en spirale de Subdrill 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 8" (8") | Connexion | 6 5/8" API Regular | Rapport d'effort de courbure | 2,3 |
| Identification nominale | 2 13/16" (2,8125") | OD | 8" (8") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 144 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | 144# | Résistance à la traction | 1834500lbs | Force de torsion | 85500 lb/ft |
| Épaisseur de paroi nominale | Recommandé composez le couple | 8790 Ib/ft | Le maximum composent le couple | ||
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Oui |
| IPC | Aucun | Déplacement liquide | Capacité liquide | ||
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 4464lbs (2029kgs) | ||||
| Critères de fabrication | API Spec 7 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | |||||
| Secteur en coupe OD (dans le ²) | |||||
| Identification de secteur en coupe (dans le ²) | |||||
| Module de section (dans le ³) | |||||
| Module polaire de section (dans le ³) | |||||
VAM forant le collier de perceuse en spirale 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 8" (8") | Connexion | 6 5/8" API Regular | Rapport d'effort de courbure | 2,3 |
| Identification nominale | 2 13/16" (2,8125") | OD | 8" (8") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 149,6 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | 144# | Résistance à la traction | 1834500 livres | Force de torsion | 85500 lb/ft |
| Épaisseur de paroi nominale | Recommandé composez le couple | 53300 Ib/ft | Le maximum composent le couple | ||
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Oui |
| IPC | Aucun | Déplacement liquide | Capacité liquide | ||
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 4638 livres (2029kgs) | ||||
| Critères de fabrication | API Spec 7 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | |||||
| Secteur en coupe OD (dans le ²) | |||||
| Identification de secteur en coupe (dans le ²) | |||||
| Module de section (dans le ³) | 49,498 | ||||
| Module polaire de section (dans le ³) | |||||
Collier de perceuse en spirale de JSH 8,250" x 130,50 lb/ft JSH 6 5/8" REG Range 2
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 8 1/4" (8,25") | Connexion | 6 5/8" API Regular | Rapport d'effort de courbure | 3,211 |
| Identification nominale | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | Identification | 2 13/16" (2,8125") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 130,5 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | Résistance à la traction | 1683400 livres | Force de torsion | 78700 lb/ft | |
| Épaisseur de paroi nominale | Recommandé composez le couple | 53300 Ib/ft | Le maximum composent le couple | 55630 | |
| Taille de dérive | 2 11/16" (2,6875") | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Non |
| IPC | Aucun | Déplacement liquide | 2,32 les USA Gal/ft bouchés | Capacité liquide | 0,32 |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 4045 livres (1834kgs) | ||||
| Critères de fabrication | API Spec 7 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 47,244 | ||||
| Secteur en coupe OD (dans le ²) | 53,456 | ||||
| Identification de secteur en coupe (dans le ²) | 6,213 | ||||
| Module de section (dans le ³) | 54,382 | ||||
| Module polaire de section (dans le ³) | 54,382 | ||||
Collier de perceuse en spirale de JSH 9,500" x 160,82 lb/ft 7 5/8" REG Range 2
| Spécifications | Caractéristiques de joint/connexion d'outil | ||||
| OD nominal | 9 1/2 » (8,5") | Connexion | 7 5/8" API Regular | Rapport d'effort de courbure | 3,061 |
| Identification nominale | 3" (3") | OD | 9 1/2 » (9,5") | Identification | 3" (3") |
| Catégorie en acier | AISI 4145H a modifié | Poids ajusté | 160,82 lb/ft | Longueur moyenne | 31,00 pi |
| Poids nominal | Résistance à la traction | 2459,066 livres | Force de torsion | 132036 lb/ft | |
| Épaisseur de paroi nominale | 3,250" | Recommandé composez le couple | 53300 Ib/ft | Le maximum composent le couple | 90775 |
| Taille de dérive | 2,875" | Renfoncement de glissement | Oui | Renfoncement d'ascenseur | Oui |
| IPC | Aucun | Déplacement liquide | 2,86 les USA Gal/ft bouchés | Capacité liquide | 0,37 |
| Pin Length | Non-déterminé | Critères d'inspection | NS-2 | ||
| Longueur de boîte | Non-déterminé | ||||
| Poids moyen par joint | 4985lbs (2261kgs) | ||||
| Critères de fabrication | API Spec 7 | ||||
| Capacités de collier de perceuse | |||||
| Corps en coupe de secteur (dans le ²) | 63,814 | ||||
| Secteur en coupe OD (dans le ²) | 70,882 | ||||
| Identification de secteur en coupe (dans le ²) | 7,069 | ||||
| Module de section (dans le ³) | 83,336 | ||||
| Module polaire de section (dans le ³) | 166,671 | ||||
Colliers de perceuse non magnétiques courts (SNMDCs) :
SNMDCs sont employés entre un moteur de boue et un collier de boue pour neutraliser l'interférence magnétique du suivant.
Connexions
Toutes les connexions précision-sont usinées à API Spec 7-2 conditions. La détente arrière de boîte de goupille et de trou de cannelure de soulagement d'api sont disponible sur demande. Des racines de fil froid-sont travaillées pour offrir une plus grande résistance pour se fatiguer. À la commande tubulaire toutes les connexions sont phosphate enduit pour réduire au minimum l'écorchure pendant le maquillage et le composé de stockage de fil est appliqué. Des protecteurs de filet sont installés pour assurer à protection commune appropriée pendant l'expédition.
Colliers de perceuse non magnétiques
Les colliers de perceuse non magnétiques tubulaires de commande sont un joint résistant intégral qui sont construits d'une barre solide d'acier inoxydable austénitique. Nos colliers de perceuse non magnétiques sont fournis avec un état extérieur usiné de finition.
Tous les colliers non magnétiques sont chauds/froid ont travaillé afin de leur fournir les propriétés mécaniques nécessaires. Les barres trepanned, le point chaud inspecté et puis sont usinés. Un traitement ennuyé interne est exécuté sur l'intégral afin de réaliser le statut compressif approprié du diamètre interne.
Ceci fournit au collier la résistance optimale à la corrosion sous tension. Tous nos colliers de perceuse sont fabriqués selon Spéc. 7 d'api, Q1 et pratique recommandée 7G comme applicables.
Colliers de perceuse dans l'application de forage
Les colliers de perceuse jouent un rôle essentiel dans le processus de forage. En raison des caractéristiques structurelles, colliers de perceuse peut fournir le poids pour le but le forage, qui est un et la première spécialité de collier de perceuse. La gravité travaille à un certain nombre de colliers de perceuse pour offrir assez de force de haut en bas requise pour casser des roches avec le peu de perceuse.
Indépendamment de fournir le poids sur le peu (WOB), les colliers de perceuse fonctionnent également comme amortisseur pour amortir la vibration et la secousse quand le perçage a lieu. De cette façon, le processus de forage peut être suivi dans un état d'équilibre beaucoup plus.
Troisièmement, la présence des colliers de perceuse permet aux canalisations de rester dans l'état de tension, alors que des garanties la rigidité de la ficelle de perceuse sous la grande compression. Ainsi, l'efficacité de perceuse et la qualité sont considérablement améliorées.
En plus des applications ci-dessus, les colliers de perceuse peuvent aider à commander la direction de l'ensemble inférieur de trou, évitant le problème de la déviation de trou et augmentant la représentation du perçage.
Pour plus d'information entrez en contact svp :
Skype : ROSCHEN.TOOL, ROSCHEN_GROUP
WeChat : +86-137 6419 5009 ; +86-135 8585 5390
WhatsApp : +86-137 6419 5009 ; +86-135 8585 5390
Email : roschen@roschen.com ; roschen@roschen.net
Site Web : http://www.roschen.com ; http://www.roschen.net
