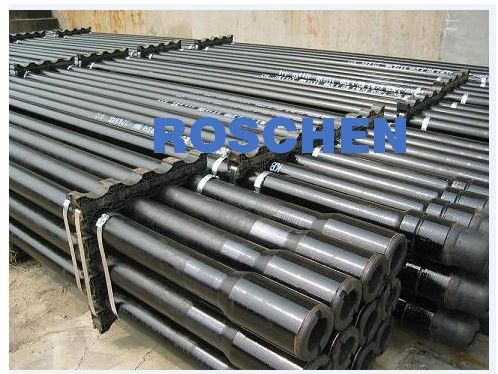

Garniture de forage lourde 4 1/2inch 41,8 livres de connexion de pi NC-46
HWDP est employé comme section transitoire de rigidité, typiquement entre les colliers de perceuse raides et rigides et les joints relativement légers et flexibles de garniture de forage pour réduire des défaillances de fatigue directement au-dessus de l'ensemble inférieur de trou.
Une garniture de forage lourde (HWDP) ressemble à une garniture de forage normale excepté un renversement centré le long du tube qui aide à empêcher la boucle excessive.
Son épaisseur de paroi est jusqu'à 3 fois qui d'une garniture de forage normale de taille semblable pour ajouter le poids supplémentaire au peu.
HWDP est employé le plus généralement dans le forage dirigé parce qu'il se plie plus facilement et aide à commander le couple et la fatigue dans les opérations courbes.
| Diamètre nominal (tube OD) | Tube | Joint d'outil (dedans) | ||||
| Identification (dedans) | Renversement d'ascenseur | Renversement central | Type et taille de connexion | OD (dedans) | Identification (dedans) | |
| 2-7/8 | 1-1/2 | 2-15/16 | 3-5/16 | OR 26 (2-3/8 SI) | 3-3/8 | 1-1/2 |
| 3-1/2 | 2-1/16 | 3-7/8 | 4 | OR 38 (3-1/2 SI) | 4-3/4 (4-7/8,5) | 2-1/16 |
| 3-1/2 | 2-1/4 | 3-7/8 | 4 | OR 38 (3-1/2 SI) | 4-3/4 (4-7/8,5) | 2-1/4 |
| 4 | 2-9/16 | 4-3/16 | 4-1/2 | OR 40 (4FH) | 5-1/4 | 2-9/16 |
| 4 | 2-1/2 | 4-3/16 | 4-1/2 | OR 40 (4 FH) | 5-1/4 | 2-1/2 |
| 4-1/2 | 2-3/4 | 4-11/16 | 5 | OR 46 (4 SI) | 6-1/4 | 2-3/4 |
| 4-1/2 | 2-11/16 | 4-11/16 | 5 | OR 46 (4 SI) | 6-1/4 | 2-11/16 |
| 4-1/2 | 2-13/16 | 4-11/16 | 5 | OR 46 (4 SI) | 6-1/4 | 2-13/16 |
| 5 | 3 | 5-1/8 | 5-1/2 | OR 50 (4-1/2 SI) | 6-5/8 | 3 |
| 5-1/2 | 3-1/4 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-1/4 |
| 5-1/2 | 3-3/8 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-3/8 |
| 5-1/2 | 3-7/8 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-7/8 |
| 5-1/2 | 4 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 4 |
| 6-5/8 | 4 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 4 |
| 6-5/8 | 4-1/2 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 4-1/2 |
| 6-5/8 | 5 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 5 |
| Fonctionnalités standard | API Bore Back Box Connection | |||||
| API Stress Relief Grooved Pin | ||||||
| Racines laminées à froid de fil | ||||||
| Phosphatez les connexions enduites | ||||||
| Options | Revêtement en plastique interne | |||||
| Type de Hardband particulièrement sur le joint d'outil de boîte et de goupille | ||||||
| Connexions de propriété industrielle | ||||||
| Faites et cassez l'essai | ||||||
| Protection | Protecteurs de filet en acier pressés | |||||
| Certificats d'essai de moulin | Publié selon API Spec 7/7-1 et api RP7G. | |||||
| L'inspection de tiers peut être effectuée sur demande au soin et aux frais de l'acheteur. | ||||||
Caractéristiques de HWDP
Les garnitures de forage lourdes conventionnelles viennent dans deux configurations, soudées et intégrales.
La configuration soudée est fabriquée par le soudage par friction des joints extra-longs d'outil à un tube bon épais tandis que la configuration intégrale est usinée d'une barre solide de l'acier allié d'AISI4145H.
Une option supplémentaire est la garniture de forage en spirale lourde, qui a les cannelures en spirale coupées en surface externe pour le collage réduit de différentiel et le trou-nettoyage amélioré.
Des produits sont fabriqués à API Spec .7/7-1 le cas échéant et peuvent venir adapté aux besoins du client avec les configurations supplémentaires et les connexions de propriété industrielle de principaux fabricants par vos conditions.
Contactez-nous pour discuter vos conditions.
