Haute résistance 4 pouces RE545 perceuse à percussion à circulation inverse forage tige de forage à circulation inverse
Forage au marteau RCDétails rapides
Domaine d'application : exploration géologique, extraction de minerai.
Principes de conception : pour arriver exactement à la profondeur cible et améliorer l'efficacité productive avec une utilisation durable et à faible coût.
Traits:
Forage au marteau fond de trouIntroduction
La circulation inverse est utilisée dans les programmes de forage pour l'exploration initiale et également pour la définition des ressources.Il existe deux types de forage RC.L'un est le RC avec marteau, utilisé dans les roches moyennes et dures pouvant atteindre des profondeurs allant jusqu'à 800 m.Les tiges ont généralement des diamètres de 4" et 4 ½".
L'autre est le forage Air Core utilisé dans un sol d'oxyde et d'argile plus tendre à des profondeurs de 100 m à l'aide de trépans Air Core & Vacuum conçus spécifiquement pour le type de conditions de sol.Les tiges RC utilisées pour le forage Air Core mesurent normalement 3" à 3 ½".Roschen possède une vaste expérience dans la conception et la fabrication d'équipements de forage à air pour s'adapter à une variété de conditions de sol.
Roschen propose une gamme complète de tiges de forage à circulation inversée de qualité supérieure, dans des tailles allant de 3 1/2" à 10 3/4", et avec un certain nombre de raccords filetés.Toutes les tiges de circulation inversée sont fabriquées à l'aide des technologies les plus avancées et spécialement conçues pour offrir une résistance élevée, une excellente résistance à l'usure et une longue durée de vie.
Les tiges de forage RC à double paroi sont fabriquées avec une tige de forage extérieure et un tube intérieur situé à l'intérieur de la tige.Lorsque les tiges de forage sont filetées ensemble, les tubes intérieurs se scellent pour fournir un chemin continu permettant aux déblais de se déplacer de la face du trépan à la surface pour la collecte.
Circulation inverséeParamètres de forage au marteau

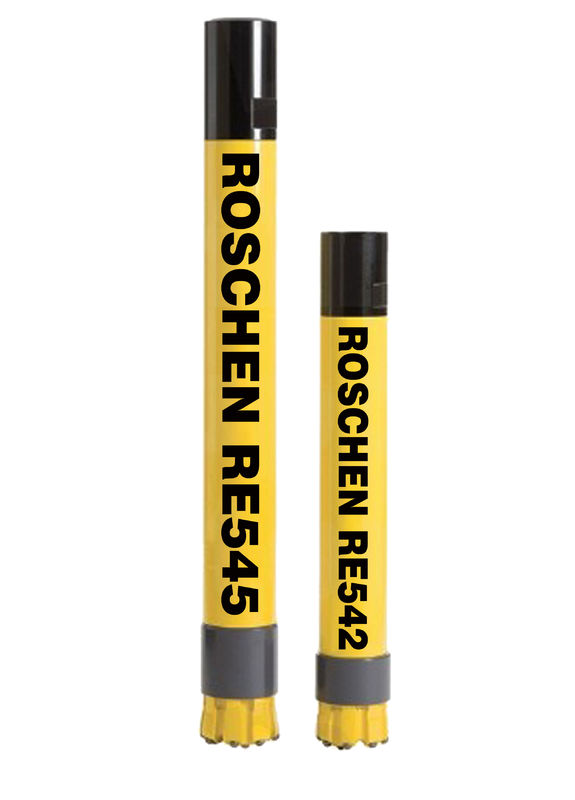

Référence rapide du marteau à circulation inverse (RC) | ||
Taille | Modèle de marteau RC | Modèle de marteau ROSCHEN RC |
3" | Marteau RC RE035 | ROSRC 35 |
4-4 1/2" | RC Marteau RE004 | ROSRC 40 |
Marteau RC RE540 | ROSRC 45 | |
5" | Marteau RC RE040 | ROSRC 50 |
Marteau RC RE542 | ROSRC 50 | |
Marteau RC RE543 | ROSRC 50 | |
RC Marteau RE545 | ROSRC 50 | |
5-5 1/2" | Marteau RC RE052 | ROSRC 55 |
RC Marteau RE547 | ROSRC 55 | |
5 1/2-5 3/4" | Marteau RC RE054 | ROSRC 55 |
Marteau RC RE140 | ROSRC 55 |
SPÉCIFICATIONS DES TIGES DE FORAGE À CIRCULATION INVERSÉE | |||||||
Type de filetage | Rémet | Rémet | Rémet | Metzke | Metzke | Matrice | Matrice |
Diamètre extérieur de la tige | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
Diamètre extérieur du tube | 88,9 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm |
ID du tube extérieur | 81,8 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm |
Tube extérieur WT | 5,3 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm |
Diamètre extérieur de la chambre à air | 38,1 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm |
ID de la chambre à air | 32,6 mm | 45,3 mm | 58mm | 45,3 mm | 58mm | 45,3 mm | 58mm |
Chambre à air WT | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm |
Clé plate | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
Poids 3,0 m | 75 kg. | 75 kg. | 95 kg. | 75 kg. | 95 kg. | 75 kg. | 95 kg. |
Poids 6,0 m | 120 kg. | 150 kg. | 168 kg. | 150 kg. | 168 kg. | 150 kg. | 168 kg. |
Veuillez contacter votre représentant Roschen pour plus de détails et pour obtenir de l'aide.
Circulation inverséeForage au marteauApplication
