Caractéristiques principales et avantages
. Système de montage breveté pour composants internes fixes.
. Une tige extrêmement solide avec une longueur courte permet un plus grand transfert d'énergie entre le piston et le trépan.
. Longueurs de mandrin variables pour des conditions de perçage variables.
. Assemblage du tube échantillon en une seule pièce.
. Tubes à échantillon spécialement traités thermiquement, offrant une résistance à l'usure supérieure à celle de nos concurrents.
. La taille variable des alésages des tubes à échantillon donne au contractant une plus grande flexibilité pour la configuration de son outil.
. Manchon d'usure trempé pour une résistance à l'usure optimale, même dans les conditions les plus abrasives.
. Les filets à démarrage multiple sur la tête et le mandrin facilitent le couplage / découplage du marteau.
. Manchon de mandrin en métal pulvérisé et options de manchon d'usure pour une plus grande résistance à l'usure dans la circulation extérieure.
. Tous les composants internes critiques subissent un traitement thermique sous contrôle strict afin de maximiser la longévité de l'outil.
. Facilité d'entretien sans outils spéciaux d'assemblage ou de démontage.

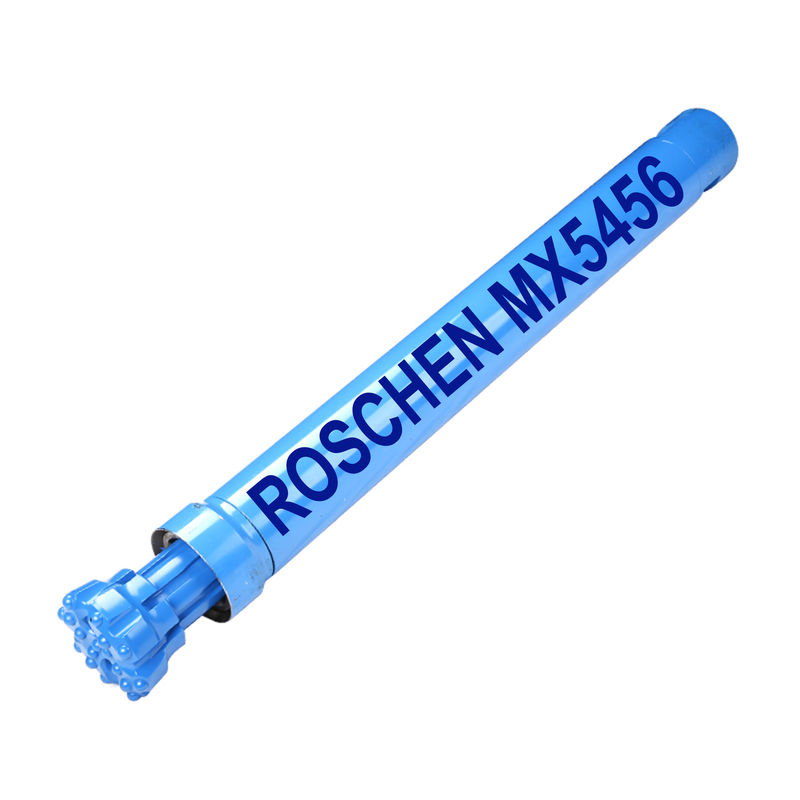

MX5456 RC Hammer Données techniques | ||
Caractéristiques | Métrique | Impérial |
Diamètre extérieur du marteau | 132mm | 5,2 " |
Longueur du marteau (moins de foret) | 1165mm | 45,9 " |
Taille plate de la clé | 100mm | 4 " |
Type de queue de foret | MX5456 | |
Fil de tête | 4 1/2 ”Metzke | |
Gamme de taille de foret | 137mm - 146mm | 5,4 "- 5,75" |
Poids du marteau (moins le bit) | 77 kg | 170 lb |
Poids maximal du foret | 18,7 kg | 41,2 livres |
Poids du piston | 19 kg | 41.9 Lb |
Faire le couple | 5288-7050 NM | 3900-5200 FT Lbs |
Backhead Stand Off | 0.75mm | 0,030 " |
Forfait aérien minimum recommandé | 25.5m3 / min @ 24.1Bar | 900cfm @ 350psi |
Liste des pieces:
Article | Numéro de la pièce | La description |
MX5456AS02 | MX5456 Marteau 4 1/2 "Metzke | |
1 | 1300-0850 | Circlip interne |
2 | MX5456AT11 | Tube adaptateur 4.5 Broche Metzke |
3 | BS 228 | Joint torique (x 2) |
4 | BS 040 | O Ring |
5 | MX5456SC01 | Airscreen |
6 | MX5456BH11 | Tête arrière 4 ½ Metzke |
7 | 8406-0200-N8 | Clapet anti-retour |
8 | MX5456CV01 | Clapet anti-retour |
9 | MX5456SP01 | Clapet anti-retour |
dix | MX5456SM01 | Anneau de maquillage en acier |
11 | MX5456LR01 | La bague de verrouillage |
12 | MX5456SS01 | Spacer |
13 | MX5456ST01 | Tube à échantillon |
MX5456ST03 | Tube à échantillon | |
14 | BS230 | O Ring |
15 | MX5456DR01 | Support de tube échantillon |
16 | BS228 | O Ring |
17 | BS237 | Joint torique (x 2) |
18 | BS042 | O Ring |
19 | MX5456SR01 | Anneau de siège |
20 | MX5456IC01 | Cylindre intérieur |
21 | MX5456PN01 | Piston |
22 | MX5456WS01 | Porter des manches |
23 | MX5456PR01 | Bague de retenue de piston |
24 | MX5456BB01 | Align Bear Bushing |
25 | N7-102-4 | Joint torique (x 2) |
26 | 5456PIN | Embouts de retenue x 8 (ensemble) |
27 | MX5456CK11 | Mandrin |
Les pressions d'air sont données pour les compresseurs fonctionnant au niveau d'étanchéité à 20 ° C (68 ° F). Des corrections doivent être apportées au volume réel du compresseur pour tenir compte de la température, de l’altitude et de l’humidité relative.
Les marteaux DTH doivent recevoir un apport constant d'huile de forage appropriée afin de protéger les composants internes et d'assurer une bonne étanchéité à l'air entre les surfaces de roulement du marteau pour un forage efficace. Roschen recommande l'utilisation de l'huile de foret pour roche (RDO) Roschen Losonsafe® pour maintenir des performances optimales et prolonger la durée de vie des composants internes. La consommation correcte d'huile dépend du volume d'air et des conditions. Veuillez vous reporter au graphique de lubrification ci-dessous pour des recommandations. Lors du forage dans des conditions humides, la quantité normale doit être doublée. Lors du changement de tubes, il doit exister des traces visuelles d’huile autour de la tige du foret et dans les joints de tube.
Si vous utilisez des huiles de forage pour roches à base de pétrole, la qualité recommandée dépend de la température ambiante et de la pression de fonctionnement. En règle générale, l’huile de foret ISO320 doit être utilisée autant que possible car le marteau est un outil haute fréquence. Toutefois, lorsque la pompe ne peut pas pomper l’huile dans des conditions plus froides, une huile de qualité inférieure peut être utilisée conformément au graphique. au dessous de.
Forets
Diamètre | Type de visage | Numéro d'article | La description | No. x Bouton Diam. (Pouces) | Trous d'échantillonnage | Poids approx. | ||||
mm | pouce | Extérieur | Visage | Centre | Kgs. | Lb | ||||
137 | 5 3/8 | Concave | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
137 | 5 3/8 | Formation dure | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
140 | 5 1/2 | Concave | 5456140C10 | BIT 5 1 / 2CC MX5456 | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Centre de chute | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
140 | 5 1/2 | Formation dure | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Centre de chute | 5456143D10 | BIT MX5456 DE 5 5/8 " | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
143 | 5 5/8 | Formation dure | 5456143H10 | BIT MX5456 DE 5 5/8 " | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Concave | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
146 | 5 3/4 | Centre de chute | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
146 | 5 3/4 | Formation dure | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
152 | 6 | Formation dure | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
165 | 6 1/2 | Centre de chute | 5456165C01 | 6 1/2 mors MX5456 | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
190 | 7 1/2 | Centre de chute | 5456190C10 | 7 1/2 mors MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
200 | 8 | Centre de chute | 5456200C10 | Embout de colmatage MX5456 de 8 " | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
