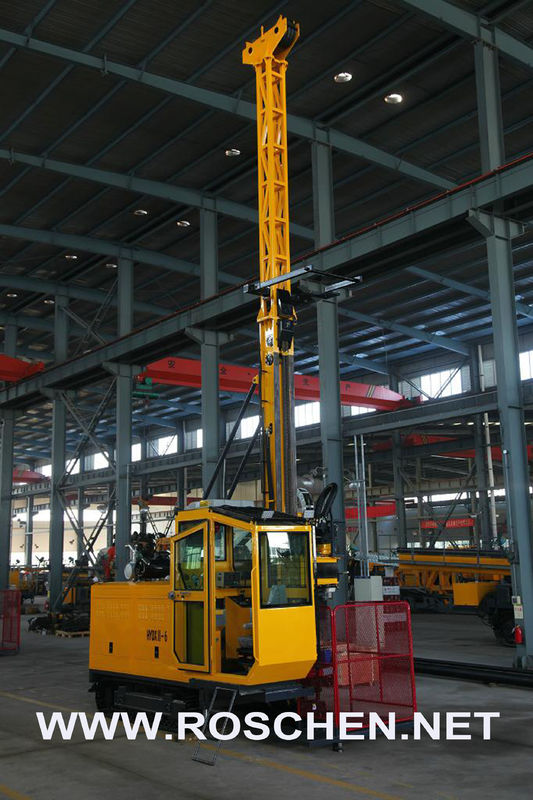

Plate-forme de forage portative de piston de Cummins Engine pour le perçage montagneux de région
Modèle : Pleine installation de perceuse RSDX-2 portative hydraulique
Plate-forme de forage RSDX-2 hydraulique
1. Panorama général
La pleine installation de perceuse RSDX-2 portative hydraulique est un genre d'installation légère conçu pour l'exploration géologique dans la contrée lointaine difficile à entrer. Cette installation de perceuse portative est principalement appropriée au perçage de diamant avec la technique de dénoyautage de câble. L'installation se compose de l'unité de puissance diesel, circuit hydraulique, panneau de commande, mât, et le treuil principal, ligne treuil, tête de fil de perceuse, alimentent le système, la bride de pied, etc. La plate-forme de forage RSDX-2 hydraulique est complètement hydraulique pour toute sa fonction de dénoyautage extérieure. La conception de style de fission fait l'installation dans le bon assimilability et le disassemblability, facilitant le transport à la plupart des secteurs inaccessibles. La structure robuste plus le système de contrôle précis assure le taux de pénétration élevé et la fiabilité exceptionnelle.
2. Caractéristiques techniques principales :
1. Plein modèle principal hydraulique et de perceuse. La rotation principale de perceuse est réalisée avec quatre pompes hydrauliques conduites par cinq moteurs diesel ; ceci fait également le système de alimentation de cylindre hydraulique réaliser sa pleine course alimentant dans plus haut et plus à vitesse réduite.
2. Avec le bon dismantlability. L'installation de perceuse portative est style adopté de fission dans la conception, y compris l'unité de puissance, le réservoir de stockage de pétrole hydraulique, la plate-forme de manipulation et le mécanisme d'opération, c.-à-d. la section de forage. Ainsi ils sont dedans légers et peuvent être portés par la main d'oeuvre ou la puissance animale. La plate-forme de forage hydraulique peut être appliquée et exécutée dans l'espace étroit pour le forage du trou à 45°-90° avec une adaptabilité plus forte.
3. Adaptabilité forte de techniques. Sans compter que le perçage de diamant avec la ligne technique de dénoyautage de fil, cette installation de perceuse portative est dans l'adaptabilité forte de techniques. La plate-forme de forage RSDX-2 hydraulique s'applique pour le perçage et le besoin en fourrage de n'importe quelle autre strate.
3. Spécifications techniques
| Modèle | Plate-forme de forage RSDX-2 hydraulique | |
| Capacité de perceuse (m) | Bq | 350 |
| Nq | 230 | |
| QG | 120 | |
| Puissance évaluée) (de kilowatt/ | Cinq ensembles de moteurs diesel à refroidissement par air de cylindre du duplex R2V870 | 11/2,500 |
| Vitesse de rotation (r/min) de système dynamique | Deux ensembles de moteurs diesel de Yuchai YC2108 | 33/2,400 |
| Un ensemble de moteur diesel de Cummins 4BTA3.9-C100 | 74/2,200 | |
| Chef d'unité | Chaîne de couple (nanomètre) | 334-930 |
| Gamme de vitesse (T/MN) | 0-900 | |
| Mécanisme d'alimentation | Alimentation de cylindre d'huile, course d'ascenseur (millimètres) | 1700 |
| Capacité de levage (KN) | 50 | |
| Capacité d'alimentation (KN) | 25 | |
| Treuil principal | Capacité de levage maximale (KN) | 18 |
| Vitesse de levage (m/min) | 84 | |
| Longueur de enroulement (m) | 30 | |
| Diamètre d'en fil de fer (millimètres) | φ12 | |
| Treuil de dénoyautage de corde | Capacité de levage (KN) | 8,4 |
| Vitesse de levage (m/min) | 90-240 | |
| Longueur de enroulement (m) | 500 | |
| Diamètre d'en fil de fer (millimètres) | φ6 | |
| Pompe de boue de BW-100A | Dimension : L×W×H (millimètre) | 3500×1500×1300 |
| Max. Weight des composants (système dynamique exclu) (kilogrammes) | 100 | |
