Accessoires de perçage et d'exploitation d'impact de perceuse de Downhole de perceuse de marteau de perceuse de Downhole de CIR110A
Nom | Vers le bas ils marteau de trou, marteau de DTH |
Marque | ROSCHEN |
Portée d'application | Ouvrez le forage de roche, ingénierie de tunnel |
Trouez la vitesse de perçage (mm/min) | 840 (mm/min) |
Classent (millimètres) | 110 |
Modèle | CIR110A |
Diamètre de forage (millimètres) | 110-120 (millimètre) (millimètres) |
Énergie d'impact (MPA) | 0.5-0.7 |
Profondeur de trou (m) | 200 M |
Fréquence d'impact | 840 (hertz) |
Diamètre de manteau | 98mm |

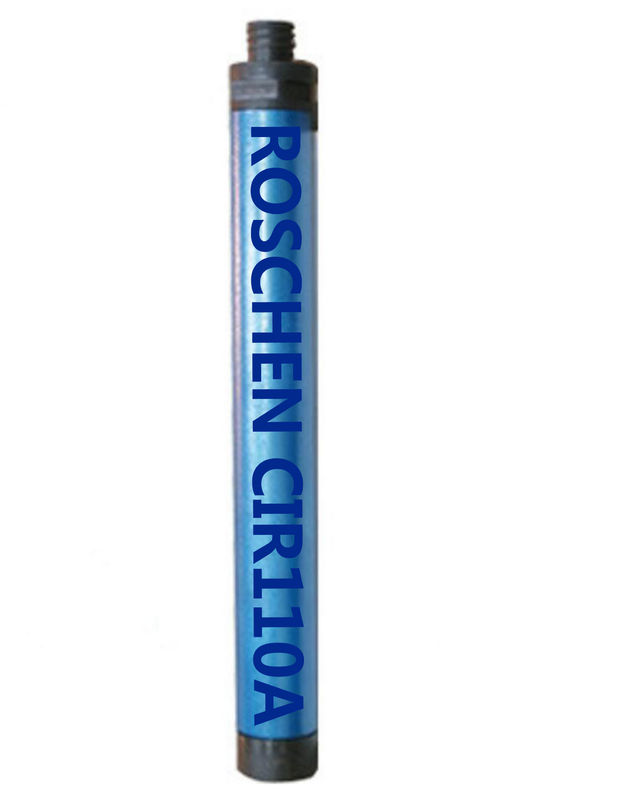

Détails de produit de marteau de Downhole de CIR110A :
Diamètre de perçage : Φ110--120mm
Diamètre de veste : Φ98mm
Longueur totale : 838mm
Poids : 36kg
Pression d'utilisation : 0.5-0.7Mpa
Consommation d'air : 11m3/min
Fréquence d'impact : 840 fois/minute
Dimensions de spécifications modèles de marteau de perceuse de DTH
Modèle | Diamètre de forage (millimètre) | Enveloppe OD (millimètre) | Longueur (millimètre) | Poids (kilogramme) | Pression de travail (MPA) | Consommation d'air (m3/min) | Fréquence d'impact (T/min) |
marteau de 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
marteau de 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
marteau de 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
Marteau de 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
marteau de 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
Marteau de 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
Marteau de 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
marteau de 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Marteau de DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Marteau de DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Marteau de DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Méthodes communes de dépannage de marteau de CIR110A DTH
Défaut de fonctionnement | raison | Méthode d'exclusion |
L'alimentation en air n'effectue pas | 1. Il y a les corps étrangers à la soupape à disque et le clapet anti-retour est coincé. | Démontez le compacteur pour le nettoyage et l'inspection. |
2. L'huile de graissage est trop visqueuse pour coller le piston. | Ouvrez le clapet anti-retour, ajoutez un peu de flux de kérosène ou d'essence, et puis remplacez le lubrifiant plus mince. | |
3. Après que le peu de perceuse colle, il se cassera au joint avant et ne peut pas être remis à zéro. | Enlevez la tête de perceuse pour l'entretien. | |
4. Morsure pauvre de lubrification, de piston et de cylindre. | Démantelez et révision, remplacez les pièces si nécessaire, et améliorez les états de lubrification. | |
5. Installez mal ou les pièces absentes. | Rassemblez selon le diagramme de structure | |
Shockless | 1. L'anneau en caoutchouc est endommagé, la protection de ajustement et la garniture ne sont pas pressées. | Remplacez le tablier, augmentez la garniture |
2. Usage grave des pistons, des cylindres, etc. | Remplacez les pièces |
Précautions d'opération de compacteur de perceuse de Downhole de CIR110A :
1. En états normaux de forage de roche, le compacteur est entretenu et nettoyé et rassemblé toutes les 200 heures d'opération. Des trous de perçage ou la scorification de boue est exécutés toutes les 100 heures.
2. La lubrification du compacteur est réalisée par le dispositif d'huilage sur le moteur principal. Par conséquent, il est nécessaire de s'assurer que le dispositif d'huilage est rempli de l'huile avant le début de chaque décalage, et il y a toujours un excédent avant que le prochain décalage commence. L'huile lubrifiante est no. mécanique 20 d'huile en été et huile mécanique de no. 5-10 en hiver. Avant que le compacteur soit installé sur la garniture de forage, la soupape d'échappement est actionnée pour enlever les débris dans la garniture de forage et pour vérifier s'il y a d'huile dans la garniture de forage. Vérifiez le dispositif d'impact après s'être relié.
3. Le compacteur et la tige de perceuse ne doivent pas être renversés dans le trou pour empêcher des accidents. En cours de forage en bas du trou, si vous voulez cesser le forage, vous ne devriez pas arrêter l'alimentation en air au compacteur immédiatement. Vous devriez soulever la perceuse et la souffler, et arrêtez l'approvisionnement en gaz quand il n'y a plus de roche et de poudre de roche dans le trou. , Cessez alors la rotation.
