Marteau standard 2" de voyage de SPT d'équipement de test de pénétration 63.5kg pour l'échantillonnage de sol

Marteau standard 2" de voyage de SPT d'équipement de test de pénétration 63.5kg

Marteau standard 2" de voyage de SPT d'équipement de test de pénétration 63.5kg pour l'échantillonnage de sol

Équipement de Spt, échantillonneur de sol, essai de pénétration standard

Description

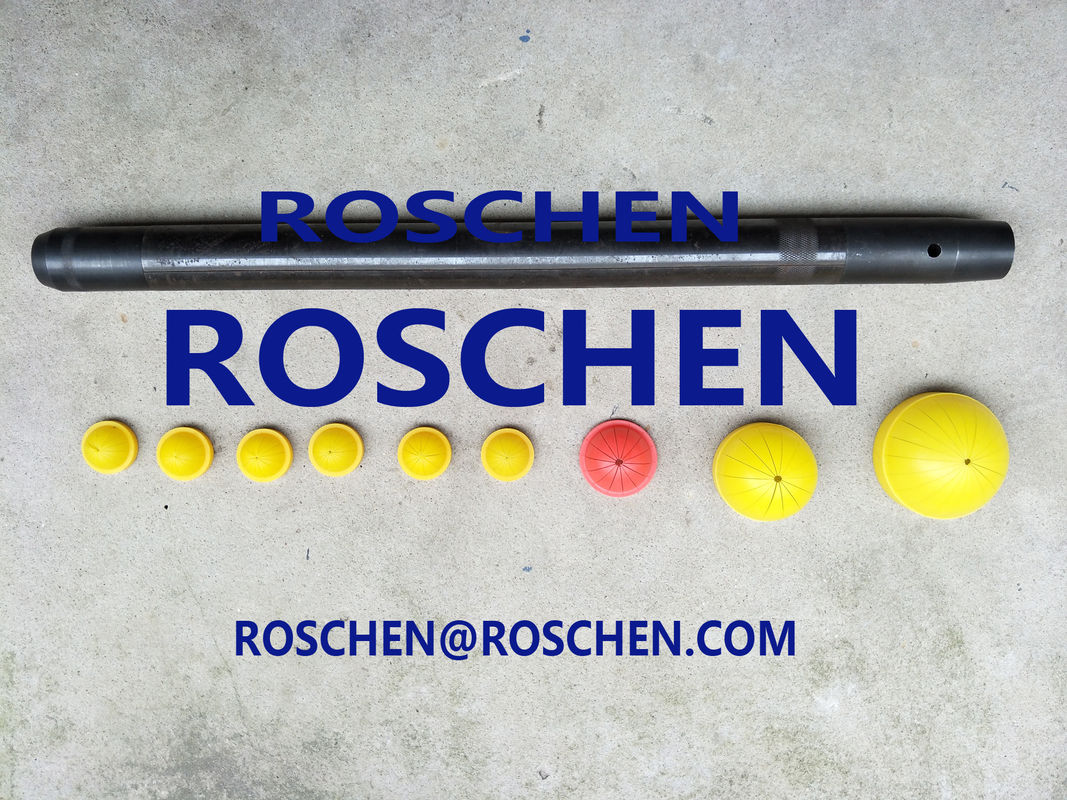

Composants fendus d'échantillonneur de tube de SPT comprenant l'adaptateur de robinet à tournant sphérique, tubes fendus, arrêtoir de panier et chaussure de SPT.

L'échantillonneur fendu de tube de SPT est conçu pour effectuer l'essai de pénétration standard (SPT) vers les BS 1377 : Partie 9 : 1990 et normes d'ASTM. L'adaptateur supérieur de robinet à tournant sphérique, les paires de cuillères de fente, et la chaussure ouverte de SPT composent un ensemble complet d'échantillonneur de tube de fente. Un arrêtoir de panier fait à partir de l'acier ou du plastique est également disponible comme option avec l'échantillonneur. L'adaptateur de robinet à tournant sphérique empêche des échantillons d'être lavé hors de l'échantillonneur quand il est retiré du forage. Une ogive de 60 degrés ou une longue tige solide avec le point de 60 degrés est disponible pour effectuer des essais de SPT (c) en gravier et matière non fixée. La connexion de vis sur l'adaptateur supérieur dépend du type de tiges de perceuse étant employées pour conduire l'échantillonneur. Le plus souvent les tiges utilisées sont 1-1/2 » B.S. Whitworth, NWY Rod, BW ou aw.

Standard fente tube échantillonneur est 2" (50,8 millimètres) OD X 1-3/8 » (34,9 millimètres) identification X 18" (457) de millimètre/24" (610 millimètres) longtemps. Pour des conditions de conduite lourdes, la conception résistante de « Tuflok » est disponible.

L'essai de pénétration standard (SPT) est une méthode très utilisée d'exploration de sol pour obtenir un indicateur relatif de force de sol ou de densité cohésive de sol granulaire. L'échantillonnage de SPT dans les sols cohérents implique de conduire un échantillonneur de baril fendu (cuillère) sur le fond d'une ficelle de perceuse pour récupérer un échantillon perturbé tandis que dans le sol granulaire un cône solide remplace la cuillère de fente. L'échantillonneur est conduit dans le sol par un poids standard du marteau 63.5kg/baisse tombant une distance de 760mm. Il est avancé dans six augmentations de 75mm et la somme des coups exigés pour pénétrer les quatre dernières augmentations sont employées pour calculer la “valeur de N”.

On l'a démontré que le type et les caractéristiques opérationnelles du marteau de SPT peuvent avoir une influence significative sur le SPT en résultant “N évalue”. OIN 22476-3 d'en des BS exige du contenu énergétique (Er) (énergie donnée par le marteau de SPT aux tiges comparées à l'énergie théorique du marteau) d'être enregistrée et un certificat de calibrage d'être fourni.



Le contenu énergétique (Er)

L'influence de différents types d'équipement sur des valeurs mesurées de SPT N est bien connue. Les raisons principales, comme observé dans OIN 22476-3 d'en des BS, sont que les déperditions d'énergie se produisent en raison du frottement du marteau comparé pour libérer la chute, et pendant l'impact entre le marteau et l'enclume. Clayton (1995) a rapporté des contenus énergétiques de entre 43% et 85% pour des essais de huit pays différents avec une valeur mesurée pour un marteau de voyage automatique BRITANNIQUE de 73%. OIN 22476-3 d'en des BS déclare que le contenu énergétique de l'équipement utilisé doit être connu « si les valeurs de N doivent être employées pour l'évaluation quantitative des bases ou les comparaisons des résultats ».

Intervalles de calibrage

Les normes britanniques fournissent une méthode recommandée pour mesurer l'énergie réelle, calculant le contenu énergétique et fournissent également des spécifications. Des mesures sont exigées sur une base annuelle à moins que l'équipement ait été modifié, endommagé ou comme en a été faite la demande par le client. Les concepteurs peuvent spécifier des calibrages plus fréquents et, en outre, des calibrages au commencement de grands contrats où des installations multiples et l'équipement de SPT doivent être utilisés seraient recommandés.
