Plate-forme de forage géologique de noyau d'exploration utilisée pour l'échantillonneur standard automatique d'essai de pénétration de marteau de voyage
Barils de noyau de systèmes de câble de Boart Longyear
Le baril de noyau de Roschen peut au lieu du baril de noyau longyear de série du boart Q.

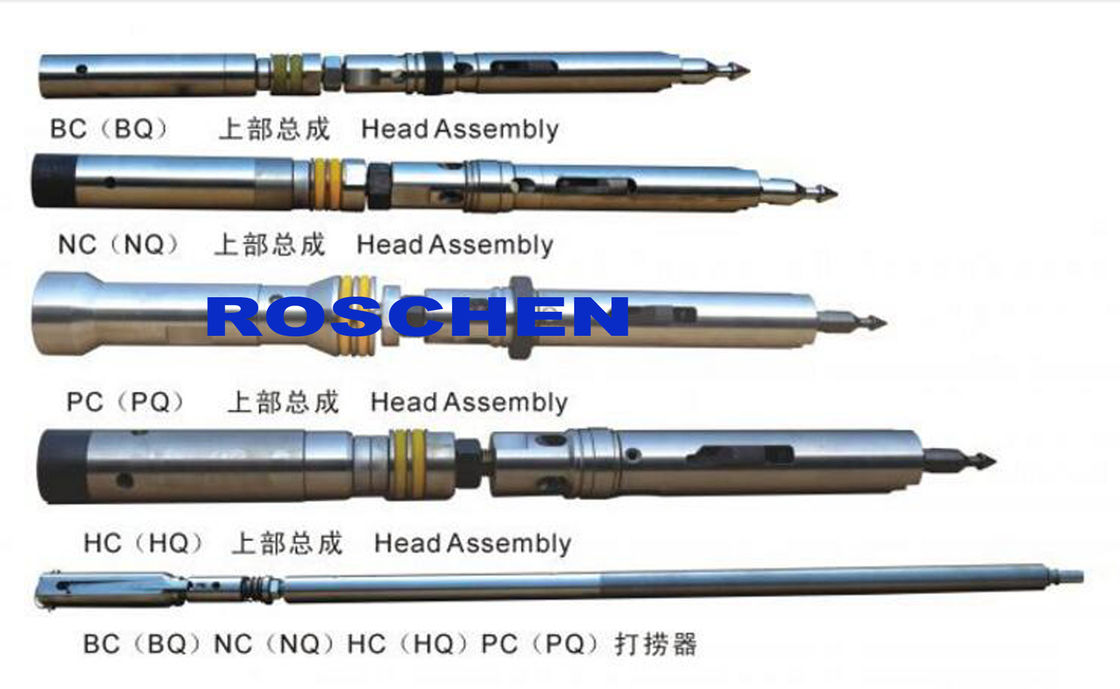

Les systèmes de câble de Roschen Q/QTK (représentés vers la gauche) comprennent l'ensemble de baril de noyau et l'assemblée dépassée. Les deux assemblées sont intégrales au système de câble.
L'ensemble de baril de noyau se compose de groupe de chambre à air et de groupe d'externe-tube. Le groupe de chambre à air se compose de : - L'Assemblée principale - chambre à air - caisse de poussoir de noyau - poussoir de noyau - anneau d'arrêt le groupe de chambre à air rassemble l'échantillon de noyau pendant le processus de perçage et est indépendant du groupe d'externe-tube. Le groupe d'externe-tube se compose de reste des composants de baril de noyau : - Fermant à clef l'accouplement - accouplement d'adaptateur - le tube externe le groupe d'externe-tube toujours reste au fond du trou et loge le groupe de chambre à air pendant le processus de perçage. Les systèmes du câble Q3 (représentés vers la droite) comprennent les mêmes groupes que le Q et le QTK mais utilisent un troisième tube appelé un revêtement de chambre à air ou un tube de fente. Le revêtement est placé à l'intérieur de la chambre à air.
Applications :
1. Les systèmes-Q de Roschen sont idéaux pour l'usage en la plupart des états de perçage et sont disponibles pour l'application dans les tailles standard de trou de DCDMA (A, B, N, H, P).
2. Des systèmes de Roschen QTK sont optimisés pour tenir compte d'un plus grand échantillon de noyau tout en maintenant le mêmes trou, basse pression du liquide, et tubes intérieurs et externes robustes. Des systèmes de QTK sont offerts dans les tailles d'A, de B et de N.
3. Les systèmes de Roschen Q3 permettent la récupération intégrale de noyau en forant les formations de charbon, argilifères ou fortement rompue. Le revêtement, ou le tube de fente, maintient l'échantillon de noyau dans son état reçu pour un chargement plus facile dans les plateaux récepteurs ou pour le stockage et la présentation suivante au géologue. Le système Q3 est seulement disponible dans les configurations extérieures et est disponible dans des tailles de N, de H et de P.
4. Le système de dénoyautage de productivité élevée est un système de dénoyautage extérieur qui économise qui inclut la tige d'assemblée principale de descente rapide, de noyau de V-mur et le peu de dénoyautage du diamant Stage3.
Offre de diamètre (capacité de mémoire réelle) | ||
TAILLE | NOYAU Ø | TROU Ø |
AQTK | 35,5 millimètres (1-3/8 dedans) | 48 millimètres (1-7/8 dedans) |
Bq | 36,4 millimètres (1-7/16 dedans) | 60 millimètres (2-3/8 dedans) |
BQTK | 40,7 millimètres (1-5/8 dedans) | 60 millimètres (2-3/8 dedans) |
Nq | 47,6 millimètres (1-7/8 dedans) | 75,7 millimètres (3 dedans) |
NQTK (NQ2 ») | 50,6 millimètres (2 dedans) | 75,7 millimètres (3 dedans) |
NQ3 | 45 millimètres (1-3/8 dedans) | 75,7 millimètres (3 dedans) |
QG | 63,5 millimètres (2-1/2 dedans) | 96 millimètres (3-3/8 dedans) |
HQ3 | 61,1 millimètres (2-3/8 dedans) | 96 millimètres (3-3/8 dedans) |
PQ | 85 millimètres (3-3/8 dedans) | 122,6 millimètres (4-7/8 dedans) |
PQ3 | 83 millimètres (3-1/4 dedans) | 122,6 millimètres (4-7/8 dedans) |
